Technische Daten, Design, Effizienz des Kühlsystems
ASUS hat gleich zwei Versionen des ROG Strix GTX 1070. Grafikkarte — Zwillinge, aber einer von Ihnen arbeitet auf deutlich höheren Frequenzen. Schnellere Modell und kam zu mir in die Hände. Die wichtigsten Eigenschaften sind in der Tabelle angegeben. Wie Sie sehen können, für die mit werkseitiger übertaktung haben anständig bezahlen.
ASUS ROG Strix GTX 1070 (ROG STRIX-GTX1070-O8G-GAMING)
ASUS ROG Strix GTX 1070 (ROG STRIX-GTX1070-8G-GAMING)
NVIDIA GeForce GTX 1070 Founders Edition
Der name des Chips
GP104
GP104
GP104
Tehprotsess
16 Nm
16 Nm
16 Nm
Die Anzahl der Stream-Prozessoren
1920
1920
1920
Die Anzahl der textur-Einheiten
120
120
120
Die Anzahl der ROP
64
64
64
Frequenz Kernel
1657 (1860) MHz — OC Mode
1632 (1835) MHz — Gaming Mode
1531 (1721) MHz — OC Mode
1506 (1683) MHz — Gaming Mode
1506 (1683) MHz
Speicher
GDDR5
GDDR5
GDDR5
Die Speicherkapazität
8 GB
8 GB
8 GB
Das interface des gedchtnisses
256 bit
256 bit
256 bit
Speichertakt
2002 (8008) MHz
2002 (8008) MHz
2002 (8008) MHz
Speicherbandbreite
256 GB/s
256 GB/s
256 GB/s
Ebene TDP
150 Watt
150 Watt
150 Watt
Ernährung
8 Pin
8 Pin
8 Pin
Schnittstellen
1x DVI
2x DisplayPort
2x HDMI
1x DVI
2x DisplayPort
2x HDMI
1x DVI
3x DisplayPort
1x HDMI
Preis (in den USA)
~40 000 Rubel ($470)
~36 000 Rubel ($430)
35 000 Rubel. ($450)
Kaufen
Herausforderung вертелки:ASUS GTX1070-8G59033inline
Herausforderung вертелки:ASUS GTX1070-8G59033inline
Herausforderung вертелки:ASUS GTX1070-8G59033inline

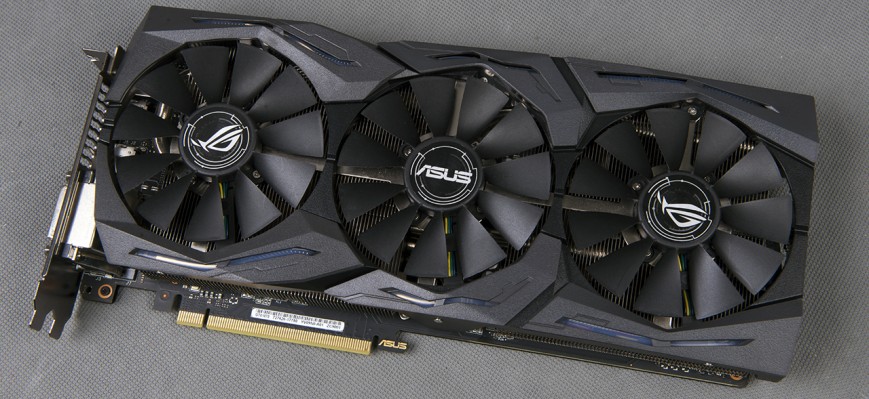

Нереференс bei ASUS war groß. Seine Länge beträgt 300 mm. In der Zusammensetzung des Kühlsystems umfasst gleich drei Lüfter.
ASUS ROG Strix GTX 1070 (ROG STRIX-GTX1070-8G-GAMING)

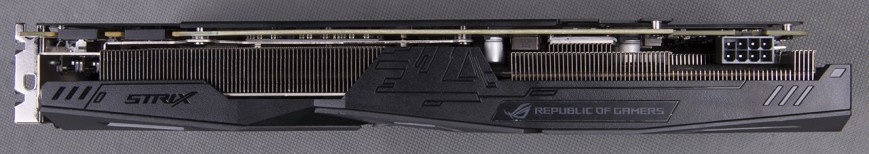

Aber ROG Strix GTX 1070 Standard nimmt zwei Erweiterungssteckplätze. Die Elemente auf der Stirnseite beleuchtet, aber die Kunststoff-Abdeckung nicht vollständig geschlossen Kühlrippen. Für den normalen Betrieb mit der Grafikkarte verbinden, müssen Sie ein 8-Pin-Anschluss. Genau wie bei референса.
ASUS ROG Strix GTX 1070. Ansicht von oben

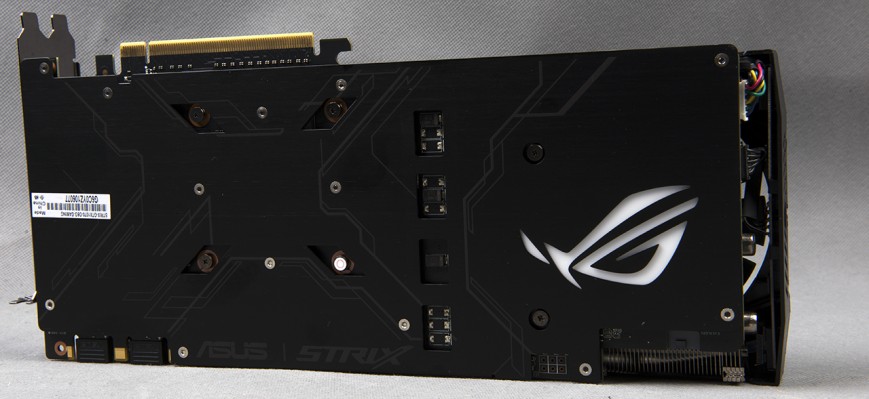

Die Kehrseite ist ausgestattet mit einem metallischen бекплейтом. Sie ist ein Kennzeichen der modernen «Gewalt» Grafikkarten. Logo ROG während der Arbeit hervorgehoben. Sieht ziemlich bedrohlich, aber schön.
ASUS ROG Strix GTX 1070. Die Kehrseite
Die Beleuchtung ist anpassbar in der Firma NACH. Ab sofort mehrere Modi. Ein Video besser als alle Worte zeigt, wie funktioniert die Beleuchtung in der brandneuen Grafikkarten. Ich nehme zur Kenntnis, dass Designer in Bezug auf die 3D-Beschleuniger der Serie sind voll kompatibel mit dem Motherboard ROG Strix. Die idylle.

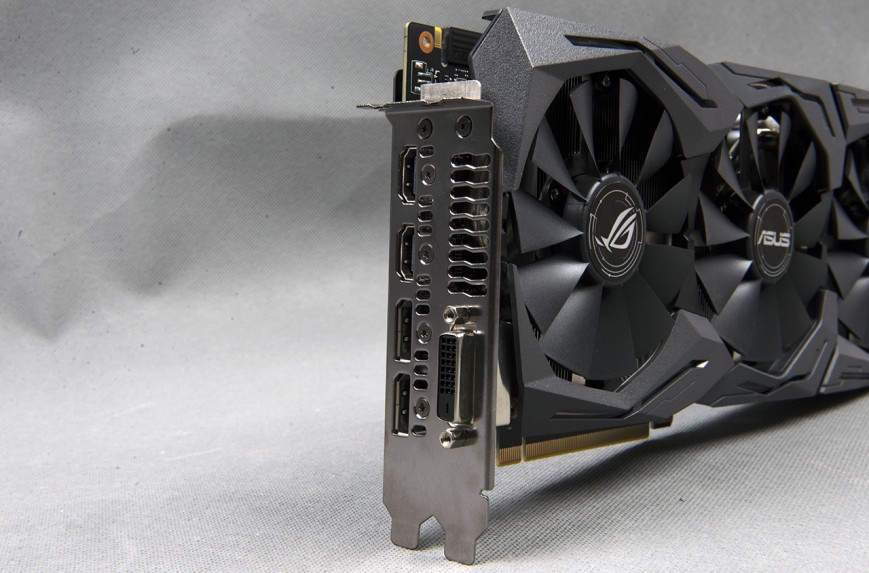

Die Anzahl der Video-Ausgänge bei ROG Strix GTX 1070 anderes, wenn man es mit den Founders Edition. Bei референса DisplayPort mehr, aber weniger HDMI. Der restliche Platz auf der I/O-Panel nimmt ein kleiner Grill. Zwei HDMI geschieden nicht einfach so. Sie benötigen für die gleichzeitige Verbindung Helm der virtuellen Realität und des Monitors/Fernsehers.
ASUS ROG Strix GTX 1070. Video-Ausgänge

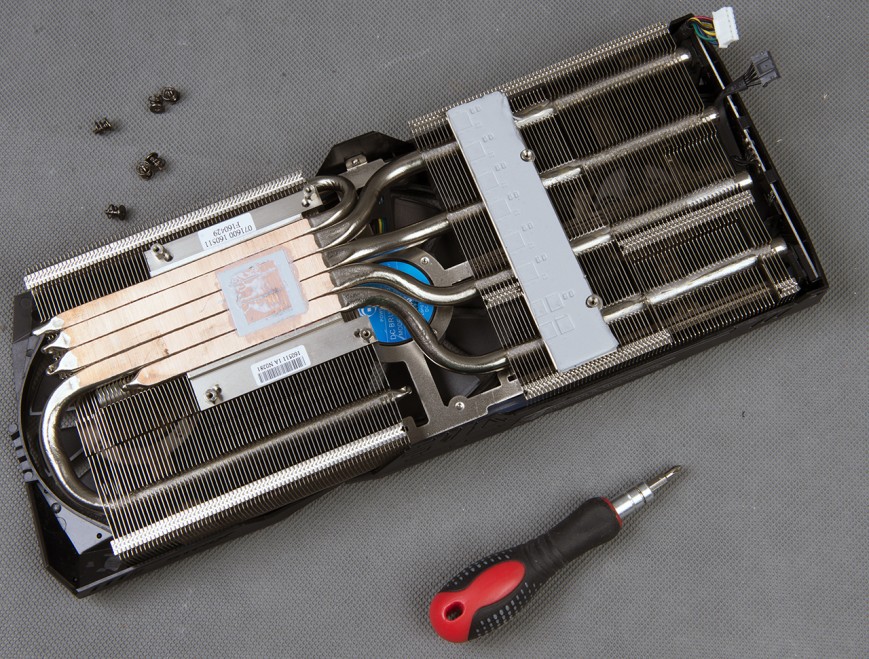

Kühlsystem Massiv. Heizkörper gliedert sich in zwei Abschnitte und umfasst ein fünf Kupfer-теплотрубок unterschiedlicher Länge und Durchmesser, aber nur zwei mit der Hälfte davon direkt in Kontakt mit dem Grafikprozessor. Also Kühler und heißt DirectCU III (Wortspiel: «Direct Copper Kontakt») — ist eine logische Evolution Kühlsysteme Grafikkarten ASUS vorherigen Generation. Bereits предвосхищаю Unzufriedenheit über die Tatsache, dass der Heizkörper ist ineffizient, da ein Teil der теплотрубок «im Leerlauf». Aber lassen Sie uns, wie Sie sagen, wir schätzen das Endergebnis. Jede Custom ist verpflichtet, sein leiser und Kühler референса.
Batterien auch in Kontakt mit dem Heizkörper. Für Sie auf dem Kühler предусмтрена privat Sohle.
ASUS ROG Strix GTX 1070. Kühlsystem

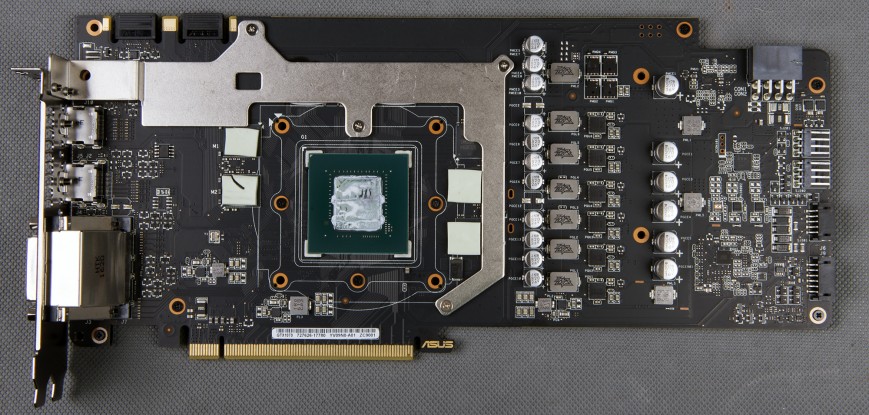

Die platine ROG Strix GTX 1070 erwarb eine Reihe von Besonderheiten. Vielleicht das ungewöhnlichste ist das Vorhandensein von zwei 4-Pin Anschlüsse für den Anschluss von Gehäuselüftern. Der Benutzer kann nun binden die Drehzahl der Laufräder Fall an der Temperatur der GPU. Nun einfach zusätzliche Pins für den Anschluss der Ventilatoren nicht verhindern, dass genau. Funktion auf jeden Fall nützlich sein.
Subsystem Stromversorgung verbessert. Bei референса fünf Phasen (GPU, Speicher und PLL), bei ROG Strix GTX 1070 oder sieben. Im ASUS weisen darauf hin, dass bei der Montage ROG Strix GTX 1070 Vollautomatische Produktion verwendet. Das heißt, der Faktor menschliches Versagen minimiert.
Der Besondere Rahmen wurde entwickelt für die Kühlung von Speicher, obwohl wir sehen, dass Sie Kontakt nicht mit allen Chips.
ASUS ROG Strix GTX 1070. Platine

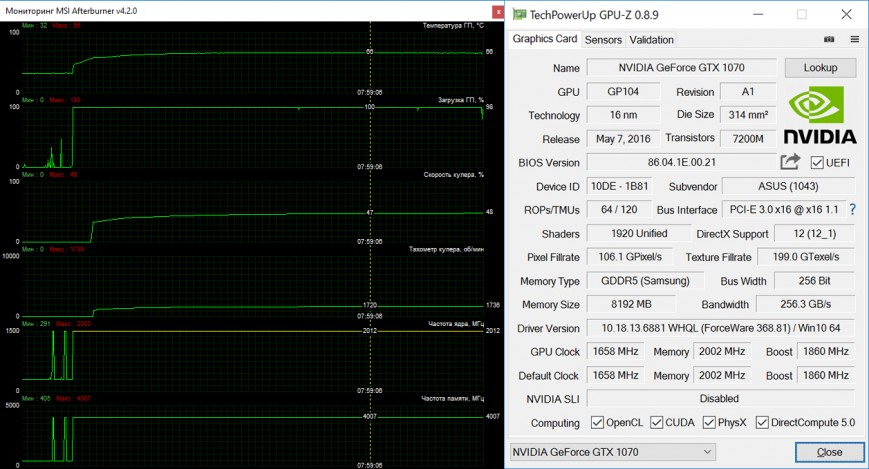

Unter Last wird die GPU nur aufgewärmt bis zu 66 Grad Celsius. Die Lüfter beginnen sich zu drehen erst nach dem erreichen der Marke von 60 Grad Celsius für die GPU. Dann entspannen Sie irgendwo bis 1700 U/min auf 48% vom möglichen Maximum. Ich erinnere Sie daran, Chip референса erwärmt bis zu 78 Grad Celsius. DirectCU effizienter III auf 12 Grad Celsius!
Der Kühler DirectCU III hervorragend meistert seine Aufgabe
Natürlich, ROG Strix GTX 1070 leiser Version Founders Edition. Die akustische Ebene, Hals ist in einem Abstand von einem Meter von der Test-Stand, war unter den Hintergrundgeräuschen der Redaktion. Unten 36 dB. Es ist sehr ruhig. In einem geschlossenen Gehäuse nicht hören ROG Strix GTX 1070 auch nach stundenlangen virtuellen Schlachten. Karte Founders Edition unter den gleichen Bedingungen lärmen, laut Aussage des Messgerätes, auf alle 39,8 dB.
Überwachung der ASUS ROG Strix GTX 1070

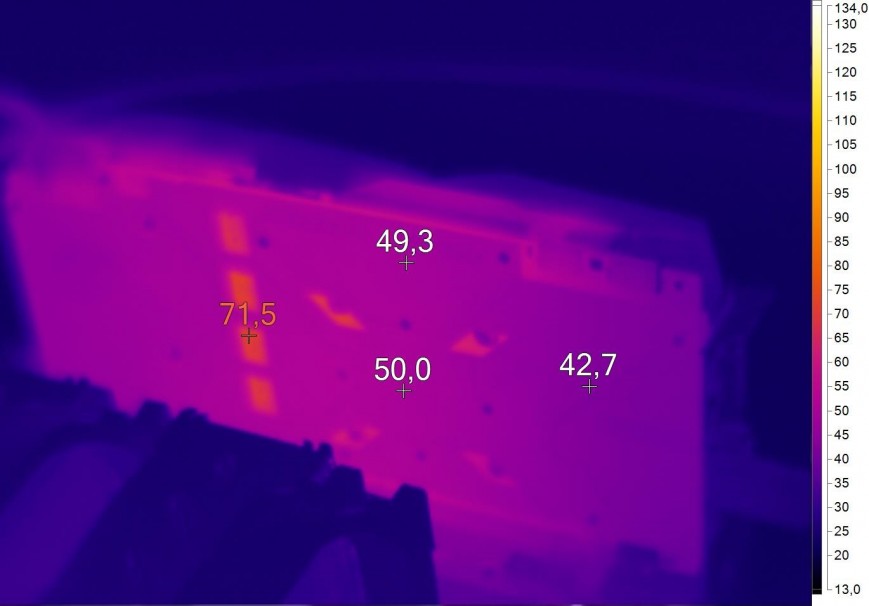

Die Kehrseite der Karte ist kalt. Бекплейт nicht erwärmt über der Marke von 50 Grad Celsius. Subsystem Stromversorgung seitens Schlussfolgerungen — über 72 Grad Celsius.
Fazit banal: ROG Strix GTX 1070 — dies ist eine sehr kühle und leise Grafikkarte.
Die Erwärmung ASUS ROG Strix GTX 1070
Leistung und Beschleunigung
Prüfstand:
- Prozessor: Intel Core i7-4790K @4,5 GHz
- CPU-Kühler: Corsair H75
- Motherboard: MSI Z97 MPOWER
- Festplatte: SSD Patriot Blast 480 GB
- RAM: DDR3-2133, 2x 8 GB
- Netzteil: Corsair HX850i, 850 Watt
- Betriebssystem: Windows 10 x64
- Treiber: AMD — 16.6.2; NVIDIA — 369.64

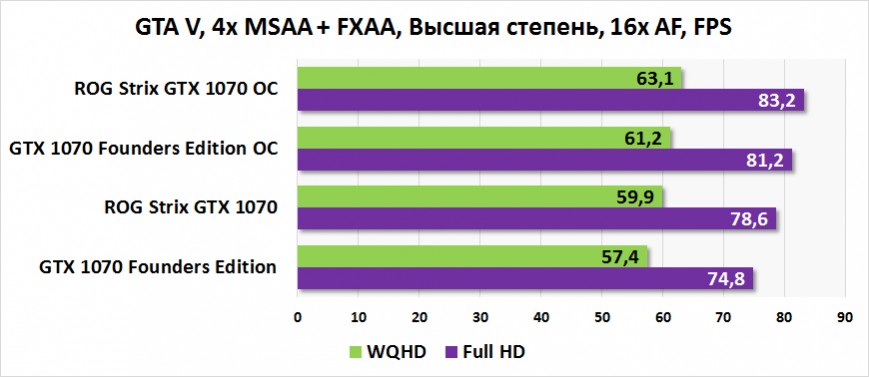

Mit detaillierten Tests GeForce GTX 1070 finden Sie hier. Es ist offensichtlich, dass der Unterschied in der Leistung zwischen der Master-Version und ROG Strix GTX 1070 bestimmen die Frequenzen der GPU und des Speichers. Z. B. in GTA V Custom ASUS stellte Founders Edition auf 5,1% in WQHD-Auflösung. Ein vertrauter Anblick für Pascal-Grafikkarten, zugegeben.
Die Leistung des ASUS ROG Strix GTX 1070 in GTA V
Dabei wird die GPU-gehalten im Bereich von 2012-2050 MHz. Referens funktioniert nicht so «klar». Und doch ist der Unterschied zwischen den Grafikkarten ist gering.
Der Hersteller drückt aus ROG Strix GTX 1070 nahezu die gesamte Maximum
ROG Strix GTX 1070 dispersed fast bis an die Grenze. 2000 MHz ist die Standard-Größe ist praktisch für alle Pascal-Grafikkarten. Es ist daher nicht verwunderlich die Tatsache, dass mit der weiteren übertaktung ASUS Custom Bikes ohne den Einsatz von Hardware-Modifikationen irgendwie nicht sofort eingestellt. Ja, MSI AfterBurner gibt Power Limit auf 120%, aber auf Chip выдавились, wie eine Paste aus der gewordenen leeren der Tube, nur weitere 44 MHz (2,7%). Der Speicher übertaktet 2293 (9172) MHz. Nach einer solch echte Streuung der Häufigkeit etwas zugenommen und schwankte im Bereich von 2050-2100 MHz.
ASUS ROG Strix GTX 1070
NVIDIA GeForce GTX 1070 Founders Edition
Eine echte Core-Frequenz/Speicher unter Last
2012-2050/2002 MHz
1583-1835/2002 MHz
Eine echte Core-Frequenz/Speicher unter Last übertakten
2050-2100/2293 MHz
1911-2050/2238 MHz

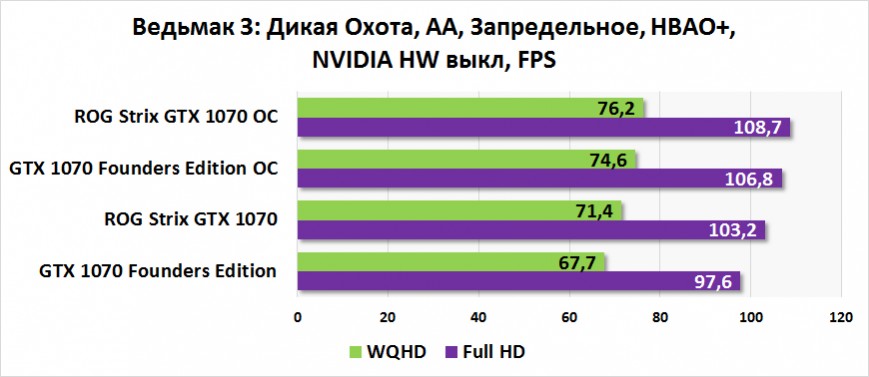

Ähnliche оверклок ließ addieren, zum Beispiel, in der Dritten «Wanderer» 5 FPS oder 6,7% in WQHD-Auflösung. Referens übertaktet ein wenig schlimmer, dass bestätigt nur meine Worte.
Die Leistung des ASUS ROG Strix GTX 1070 in «the Witcher 3: wilde Jagd»
Konkurrenten und Analoga
Wählen Sie Konkurrenz für die ASUS Strix GTX 1070. Coole Karten im Verkauf sehr viel, weil alle Partner von NVIDIA veröffentlicht mehrere Versionen der GeForce GTX 1070. Ich mochte Modifikation G1 Gaming von GIGABYTE und GAMING 8G von MSI. Ritt «Gaming» durch «Gaming»…
Monstrsen Mainboard, mehrere Lüfter, Beleuchtung, niemand wollte nachgeben
Karten haben eine ähnliche Preisschilder. Die höchsten Frequenzen bei нерефа von GIGABYTE. Faktor wenig berauschend, da alle drei Gaspedal ruhig Beschleunigung für 2000 MHz auf Chip. Wichtiger ist zu wissen, dass der Adapter mit der Leistungsfähigkeit der Kühlsysteme und Geräuschentwicklung unter Last. Bei ROG Strix GTX 1070, wie wir herausgefunden haben, ist alles in Ordnung. Vor kurzem getestet habe ich die Custom MSI GeForce GTX 1080 GAMING 8G X. Bei ihm ist auch alles in Ordnung. Da die GeForce GTX 1070 GAMING 8G verwendet den gleichen Kühler, und diese Grafikkarte wird sicher kalt und ruhig. Ich hoffe, nicht enttäuschen und нереф von GIGABYTE.
ASUS ROG Strix GTX 1070 (ROG STRIX-GTX1070-8G-GAMING)
GIGABYTE GeForce GTX 1070 G1 Gaming (GV-N1070G1 GAMING-8GD)
MSI GeForce GTX 1070 GAMING 8G
Frequenz Kernel
1531 (1721) MHz — OC Mode
1506 (1683) MHz — Gaming Mode
1620 (1822) MHz — OC Mode
1594 (1784) MHz — Gaming Mode
1531 (1721) MHz — OC Mode
1518 (1708) MHz — Gaming Mode
1506 (1683) MHz —Silent Mode
Speicher
GDDR5, 8 GB, 2002 (8008) MHz
GDDR5, 8 GB, 2002 (8008) MHz
GDDR5, 8 GB, 2002 (8008) MHz
Ernährung
8 Pin
8 Pin
8 Pin + 6 Pin
Preis
$430
$430
$440
Kaufen
Herausforderung вертелки:ASUS GTX1070-8G59033inline
Herausforderung вертелки:GIGABYTE GV-N1070G1 GAMING-8GD59033inline
Herausforderung вертелки:MSI GeForce GTX 1070 GAMING 8G59033inline

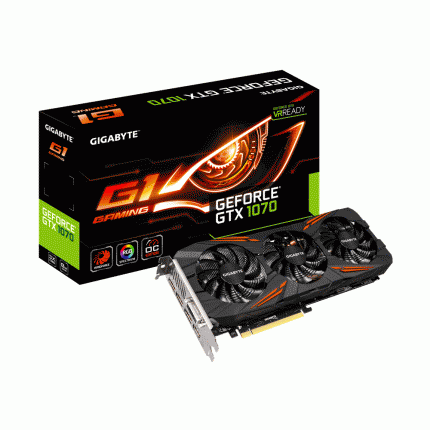

GIGABYTE GV-N1070G1 GAMING-8GD

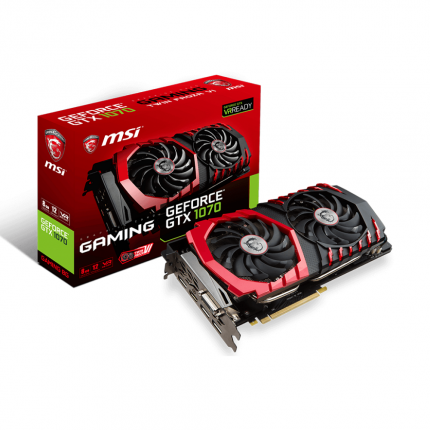

MSI GeForce GTX 1070 GAMING 8G
Abschließend
Also, für diesen Sommer testete ich bereits mit zehn Grafikkarten der GeForce-Architektur Pascal. Es entsteht der Eindruck, dass NVIDIA выжала von eigenen Chips hoch, denn alle samples, egal ob Referenz oder Custom, ohne irgendwelche Modifikationen übertakten auf ungefähr derselben Ebene — 2000 bis 2100-MHz-Chip. Daher beim Kauf einer GeForce GTX 1070, GeForce GTX 1080 oder GeForce GTX 1060 nicht jagen Frequenzen. Die Zunahme von Werks-Overclocking ist klein — nur ein paar Prozent. Falls gewünscht, dieselben stabile zahlen, Megahertz wirklich selbst zu bekommen, in zwei Klicks. Also wenn die Wahl zwischen zwei Versionen des ROG Strix GTX 1070, dann würde ich die billigste.
Serie ROG Strix ist gelungen. Das Design der Karte entspricht allen neuen Modetrends, aber die Hauptsache — Kühlsystem effektiv kühlt den Grafikprozessor und arbeitet sehr leise. Es ist zu erwarten, dass Sie von jedem нереференса.
Übertakteten Modifikation ROG STRIX-GTX1070-O8G-GAMING nicht einfach so Verbinde ich mit einer Kanone BFG-9000 aus der Kult-DOOM. ASUS-Ingenieure bereits losschrauben alle Einstellungen auf Maximum. Karte ist kein Upgrade, da es ohne irgendwelche Hilfe von außen stabil «Pflug» auf der Frequenz 2000+ MHz auf Chip. Dabei arbeitet sehr leise und die GPU nicht warm im Stress-Tests sogar bis zu 70 Grad Celsius. In einem Satz: hier ist eine der besten Custom Bikes GeForce GTX 1070 auf den heutigen Tag. Deshalb ROG Strix GTX 1070 erhält die Auszeichnung «Empfehlung der Redaktion».
ASUS ROG Strix GTX 1070
Vorteile:
Nachteile:
- Effiziente Kühlung;
- Leiser Betrieb;
- Die Hintergrundbeleuchtung und alles, was (wenn ein).
- Viel Sinn jagen die Frequenzen nicht.
