In der Tat, obwohl diese Tests und konzentriert sich auf die nächste (Dritte) Pascal-Grafikkarte, aber der Artikel kann wäre es anders zu nennen: «Überblick über die Grafikkarte AMD Radeon RX 480: eine neue Runde des Wettbewerbs». Alles sehr einfach. Im review auf дебютному Polaris’bei der Rolle des Rivalen erfüllten Booster, die sind schon lange im Verkauf. Demselben GeForce GTX 970/980 im September werden nicht weniger als zwei Jahre. Jetzt die Radeon RX 480 erschien eine vollwertige Konkurrenz. Oder Umgekehrt.

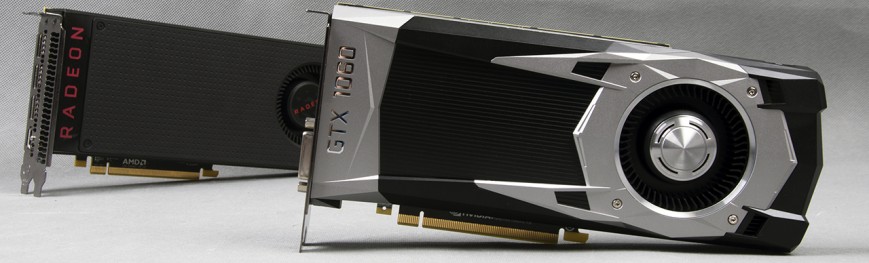

Überblick NVIDIA GeForce GTX 1060: eine neue Welle des Wettbewerbs
Technische Daten und Konstruktionsmerkmale
Zu uns ins Testlabor kam Version Founders Edition. Wie üblich. Sofort werde ich sagen: offiziell in Russland referens nicht verkauft wird, so wie das Master-Modifikation GeForce GTX 1060 NVIDIA implementiert, die ausschließlich auf die Kräfte des eigenen Geschäftes. In Russland gibt es keine solche. Allerdings ist der empfohlene Preis für Custom Modelle — von 19 000 Euro. Ungefähr ebenso viele Fragen für die 8-Gigabyte-референсную Version der Radeon RX 480.
NVIDIA GeForce GTX 1060 Founders Edition
AMD Radeon RX 480
Der name des Chips
GP106
Polaris 10 (Ellesmere)
Tehprotsess
16 Nm
14 Nm
Die Anzahl der Stream-Prozessoren / CUDA-Kerne
1280
2304
Die Anzahl der textur-Einheiten
80
144
Die Anzahl der ROP
48
32
Second-Level-Cache
1,5 MB
2 MB
Frequenz Kernel
1506 (1708) MHz
1120 (1266) MHz
Speicher
GDDR5, 6 GB, 2000 (8000) MHz
GDDR5, 8 GB, 2000 (8000) MHz
Das interface des gedchtnisses
192 bit
256 bit
Speicherbandbreite
192 GB/s
240 GB/s
Ebene TDP
120 Watt
150 Watt
Ernährung
6 Pin
6 Pin
Unverbindliche Preisempfehlung in Russland (Vereinigte Staaten)
von 19 000 Rubel. ($250 — UVP; $300 — Founders Edition)
19 000 Rubel. ($240)
Detailliert über die Architektur Pascal und neuen Technologien von NVIDIA habe ich schon schrieb in einer rezension über die GeForce GTX 1080. Ich werde nicht wiederholen. Wenn субфлагманы «grünen» basieren auf dem Grafik-Prozessor GP104, GeForce GTX 1060 erhielt eine völlig neue Chip — GP106. Mach doch mal zwei Vergleiche.
Erstens, GP106 in Cluster verwendet zwei Prozessor-Grafik (GPC). «Stein» erhielt zehn Streaming-Multiprozessoren (SM), 1280 CUDA-Cores, 80 textur-Einheiten und 48 ROPS. Es ist auf 640, 40 und 16 Einheiten weniger als bei GP104 verwendeten GeForce GTX 1070, aber auf 256, 16 und 16 Blöcke mehr, als bei den GM206 und GeForce GTX 960 bzw. Auf den Wechsel dem zweiten Adapter, gemessen an der Kennzeichnung, und kam mit der GeForce GTX 1060. Bereits jetzt, ohne Tests, ist es offensichtlich, dass der Leistungsunterschied zwischen der Dritten und der zweiten Pascal ‘ ihm in die Kontrolltafeln wird spürbar.
GP106 und GP104 funktionieren auf die gleiche Taktfrequenz 1506 MHz. Die Speichergeschwindigkeit bei der GeForce GTX 1060 und GeForce GTX 1070 gleiche, aber in der jüngeren Version verwendet nur 6 GB zusammen mit einem 192-bit-Bus. Daher eine kleine Bandbreite von 192 GB/S.

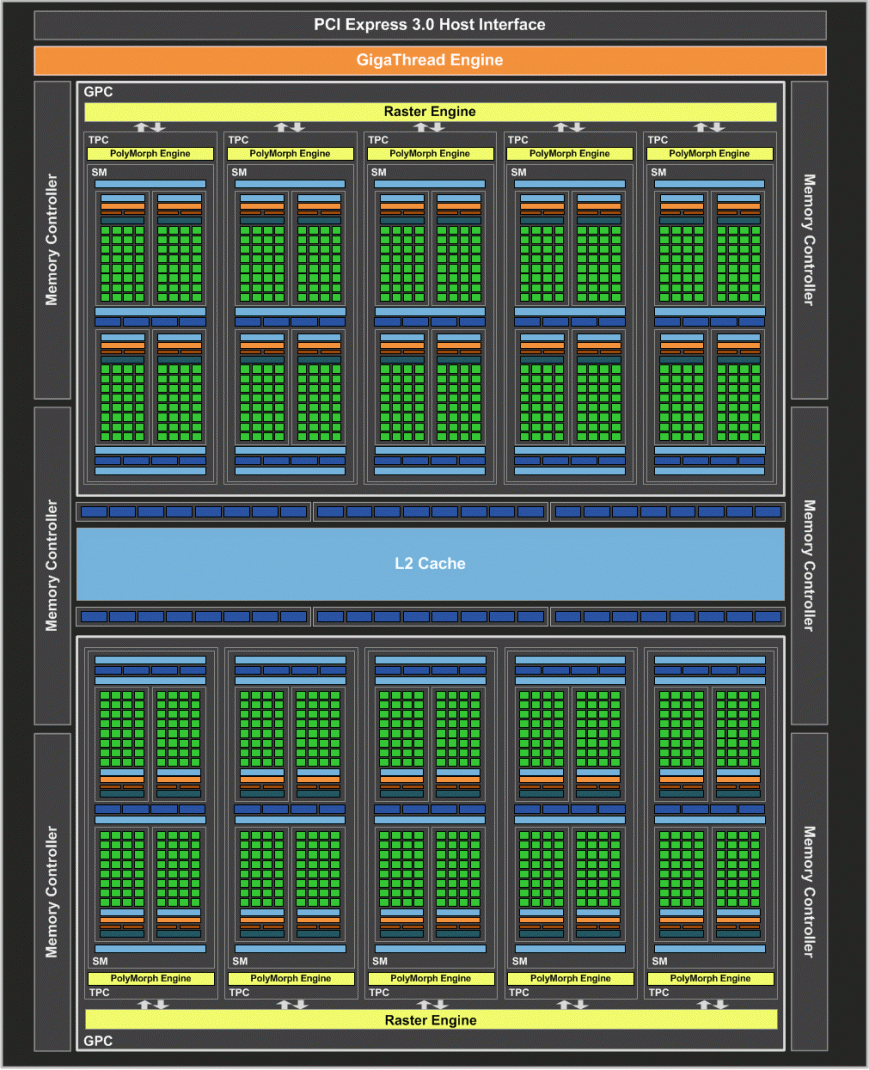

Blockschaltbild der GPU-GP106
Zweitens, AMD produziert seine Chips (nur Chip) auf mehr als dünnem 14-Nm-Prozess. Aber was sehen wir tatsächlich? Kristall Polaris 10 verwendete Radeon RX 480, verfügt über eine Nutzfläche von 232 mm2 und Transistor-Budget in Höhe von 5 Milliarden Siliziumzellen. Bei GP106 nur 4,4 Milliarden Paddel, уместившиеся auf 200 mm2. Vergleichen Sie die Dichte und erhalten wir eine sehr amüsante Figuren: 21,55 Millionen von transistoren auf einem Quadratmillimeter bei Polaris gegen 22 Millionen transistoren auf einem Quadratmillimeter bei Pascal. Hier haben Sie die 16-Nanometer Verfahrenstechnik! Dabei ist die GeForce GTX 1060 verbraucht 30 Watt weniger Radeon RX 480.
Bei Pascal größer die Dichte der transistoren
Референсный Probe im Stil von Benchmark-Versionen von GeForce GTX und GeForce GTX 1070 1080. Gefällt mir. Einige Unterschiede gibt es noch. Wenn wir über die Konstruktion, hier ist alles gleich geblieben. Nutzen Sie das bewährte Kompressor tangentialen Typ. Er vertreibt die kalte Luft durch den Kühler ohne wärmerohren. Bereits die erwärmten Ströme werden durch das spezielle Gitter auf I/O-Panel der Grafikkarte. Wenn wir über Design sprechen, dann Founders-Version der GeForce GTX 1060 verloren Glasfenster. Seinen Platz eingenommen Kunststoffabdeckung. Also billiger, aber das Recht, und брутальнее!

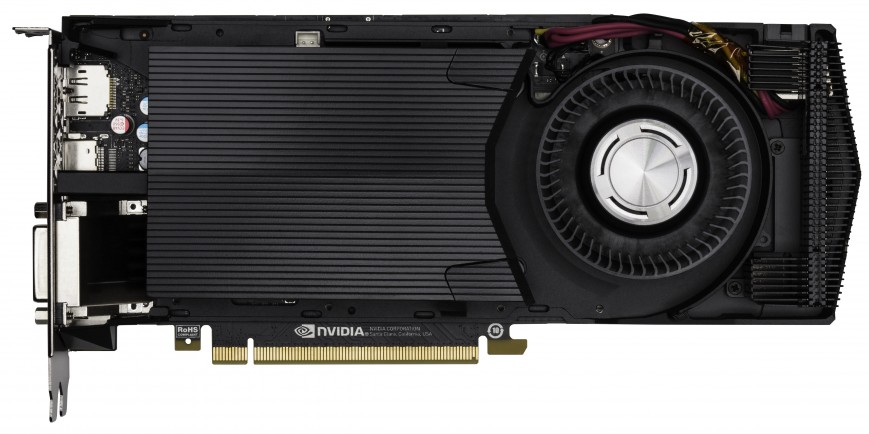

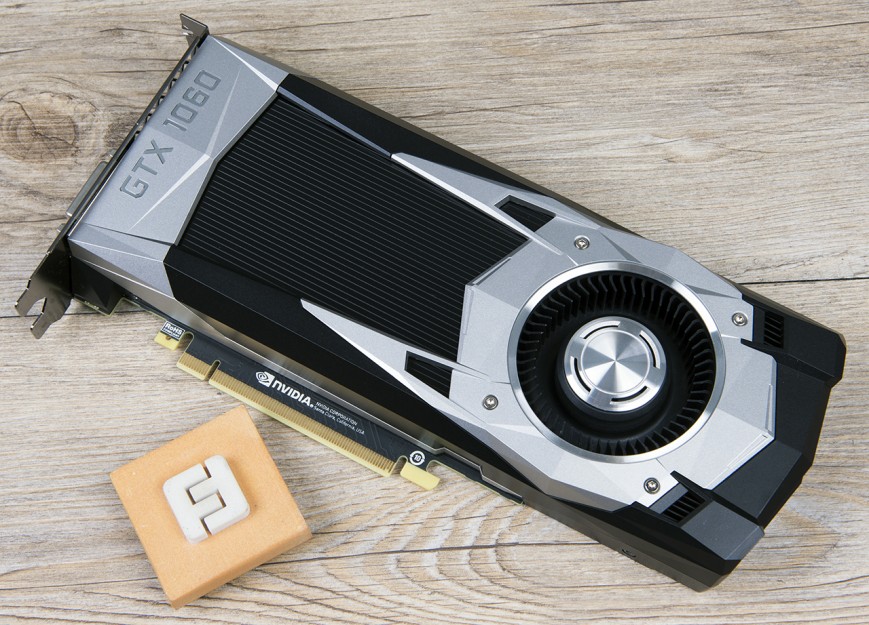

NVIDIA GeForce GTX 1060 Founders Edition
Foto Rückseite gibt mehr Stoff zum nachdenken. Бекплейта nicht, wie bei den selben референсов GeForce GTX und GeForce GTX 1070 1080. Die platine verkürzte. In dieser Hinsicht sind die Benchmarks der GeForce GTX 1060 und Radeon RX 480 ähnlich sind. Aber am interessantesten ist die Lage des 6-poligen Power Connector.

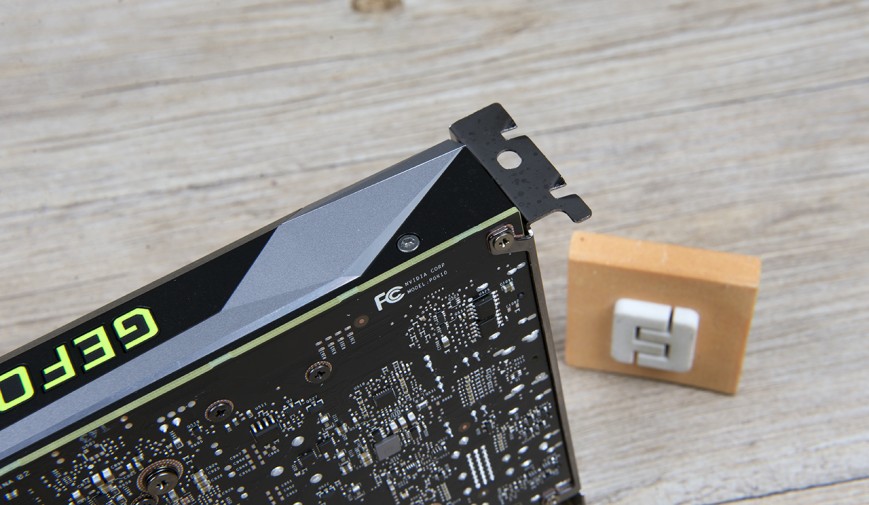

NVIDIA GeForce GTX 1060 Founders Edition, die Kehrseite
In der Regel Kunststoff-Anschluss распаивают direkt auf der platine. In der GeForce GTX 1060 Founders Edition er schließt sich direkt an das Gehäuse Kühler. Ich unterstütze eine solche technische Idee. Connector, gefunden in der Mitte der Grafikkarte, verdirbt das ganze Bild beim verlegen von Kabeln im inneren des Gehäuses. Es ist offensichtlich, dass auf der Basis von pcb, die in der GeForce GTX 1060, kommt noch eine (zwei, drei?) Grafikkarte, die wahrscheinlich nicht brauchen zusätzliche Nahrung.

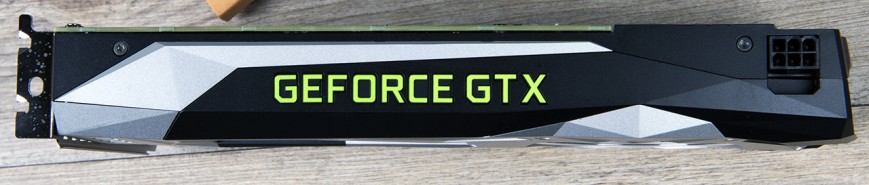

NVIDIA GeForce GTX 1060 Founders Edition, Ansicht von oben
Ein weiterer Punkt. GeForce GTX 1060 verloren Anschlüsse für den Anschluss von flexiblen (und nicht sehr) Brücken. Das heißt, SLI wird nicht unterstützt. Das Motiv ist klar: NVIDIA will nicht, um zwei solche Grafikkarten bewarben sich mit einer GeForce GTX 1080, denn das Flaggschiff der «grünen» steht auf 100-200 Dollar teurer. Ich persönlich habe die mangelnde Unterstützung der SLI kein Problem sehen, denn schon lange bin gegen Bänder aus нетоповых Beschleuniger. Spiel nicht der Mühe Wert.
NVIDIA GeForce GTX 1060 Founders Edition, Ansicht von oben

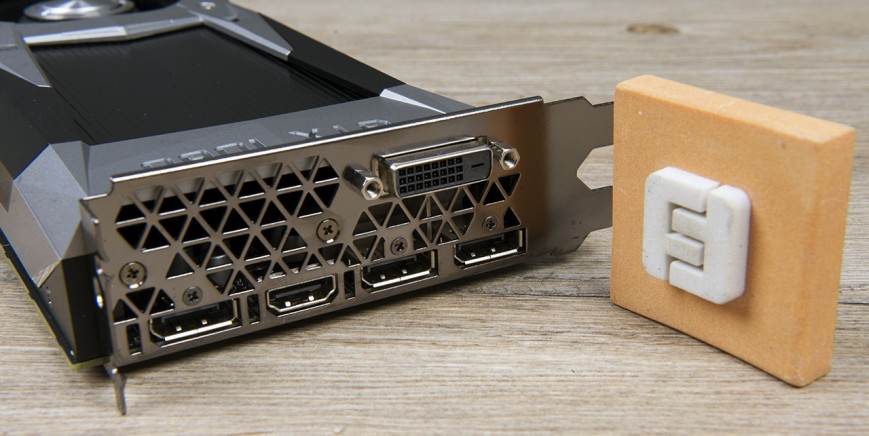

Set Videoausgänge bei der GeForce GTX 1060 Founders Edition Standard. Der Inhaber von «stark gebrauchte» Monitore begeistern DVI-Anschluss. Bei референсной Radeon RX 480 solcher ist nicht da. Es ist mir angenehm, dass die neuen Grafikkarten nun befreundet mit HDR. Energieeffiziente GeForce GTX 1060 — eine gute Option für die Montage des kompakten HTPC, der ohne Probleme zu bewältigen, mit allen spielen in Full HD.
I/O-Panel NVIDIA GeForce GTX 1060 Founders Edition
So sieht der Kühler ohne Metall-Gehäuse. Die Basis ist Aluminium-Kühlkörper mit zwei Heatpipe. In älteren Pascal bekannt sind, verwendet werden verdampfungskammern.
Kühlsystem der NVIDIA GeForce GTX 1060 Founders Edition
Foto der Leiterplatte bestätigt nur meine Vermutung: auf der Basis dieser gleichen PWB wir demnächst eine neue (neue) Produkt (Produkte). Zwei Plätze unter Pinbelegung Speicherchips nicht beschäftigt. Das Subsystem Power-GPU-GP106 besteht aus drei Phasen.

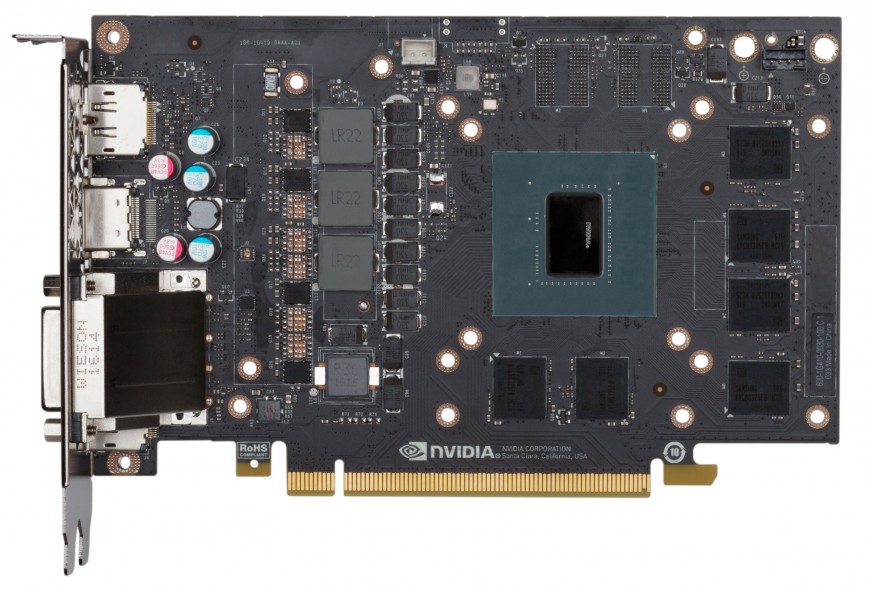

Die platine der NVIDIA GeForce GTX 1060 Founders Edition
Offiziell Boost-Frequenz für die GPU GeForce GTX 1060 beträgt 1708 MHz, aber in FurMark Geschwindigkeit des Chips stieg bis 1823 MHz. Bei spielen reicht es im Bereich 1823-1886 MHz. Unter Last GPU erwärmt bis 76 Grad Celsius. Einen Meter vor dem Test Stand Schallpegelmesser regelte 39,5 dB. Auffällig, aber durchaus angenehm. Ventilator abgewickelt bis 2000 U/min. das Erste Ergebnis der Konfrontation Radeon RX 480 und GeForce GTX 1060: referens NVIDIA ist besser.

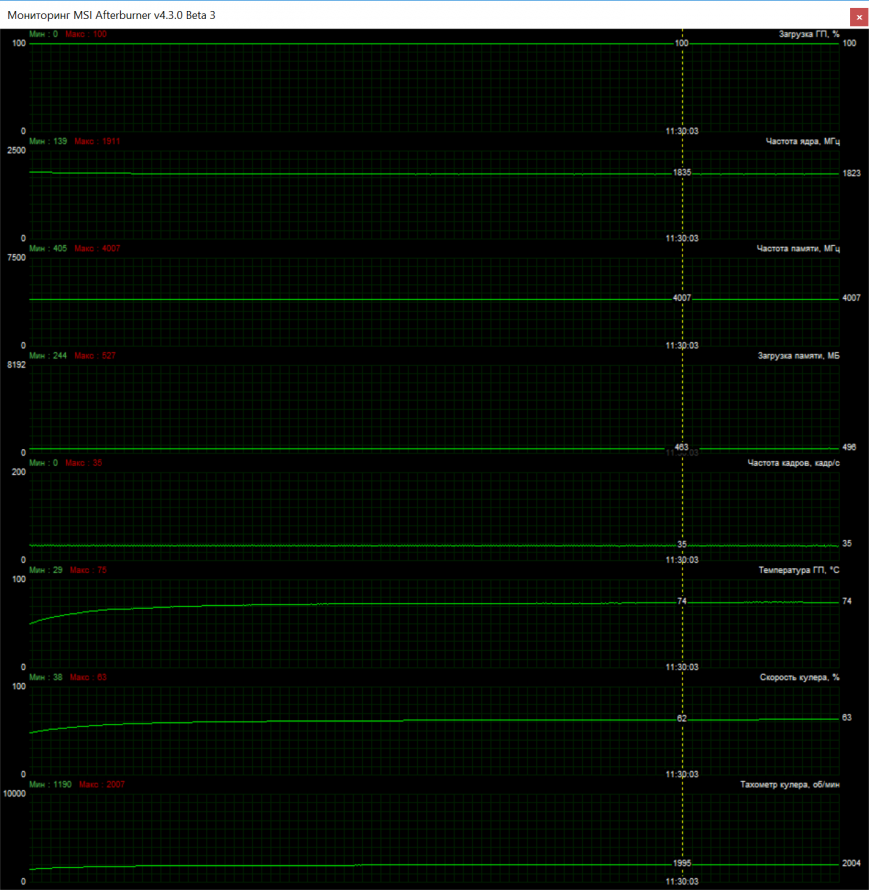

Überwachung der Leistung der NVIDIA GeForce GTX 1060 Founders Edition
Subsystem Netzteil kühlt sich nicht allzu effektiv. Elemente seitens Schlussfolgerungen прогрелись bis 90 Grad Celsius. Doch nichts schreckliches darin ist nicht da. Es ist noch schlimmer.

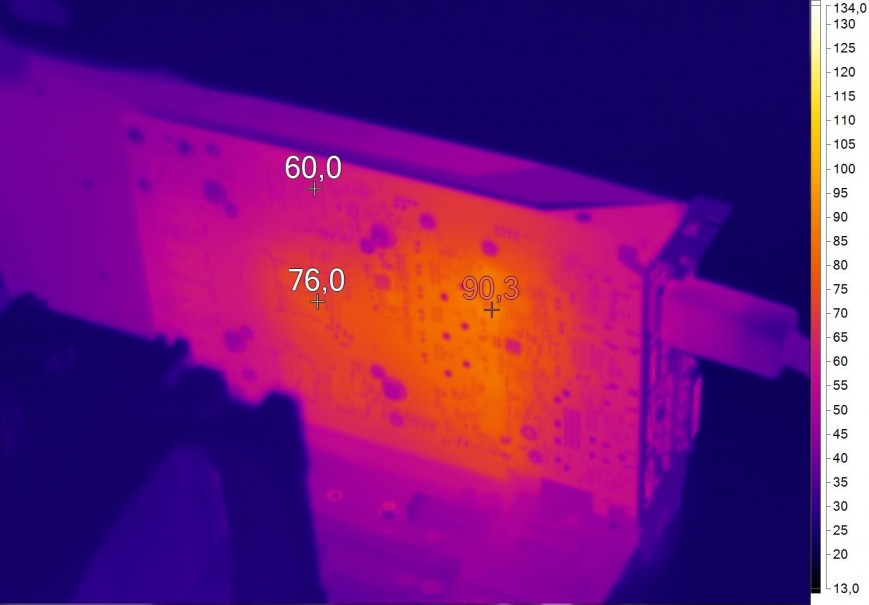

Die Erwärmung NVIDIA GeForce GTX 1060 Founders Edition
In Bezug auf die Energieeffizienz von GeForce GTX 1060 wieder besser aussieht Radeon RX 480. Ja und viele andere Gaming-Grafikkarten.
Maximale Leistungsaufnahme der NVIDIA GeForce GTX 1060 Founders Edition
Testen
Prüfstand:
- Prozessor: Intel Core i7-4790K @4,5 GHz
- CPU-Kühler: Corsair H75
- Motherboard: MSI Z97 MPOWER
- Festplatte: SSD Patriot Blast 480 GB
- RAM: DDR3-2133, 2x 8 GB
- Netzteil: Corsair HX850i, 850 Watt
- Betriebssystem: Windows 10 x64
- Treiber: AMD — 16.6.2; NVIDIA — 369.64
Fast alle Spiele laufen mit maximalen Einstellungen der Grafik-Qualität. Anti-Aliasing benutzt wurde, nur für die Auflösungen Full HD und WQHD. Erklärung zu den Einstellungen gibt es selbst auf Grafiken und Tabellen. Screenshots mit der vollständigen Liste der Optionen befinden sich in dieser Galerie.
Steam VR
Beginnen wir mit der zusammennehmend die Popularität VR-Gaming. Solange Zubehör teurer sind Grafikkarten selbst, sondern träumen, wie Sie sagen, nicht schädlich. Schädlich — nicht träumen. Beide Hersteller verwenden unterschiedliche Ansätze für die Optimierung Ihrer Entscheidungen unter Gaming in einer Umgebung der virtuellen Realität. AMD zum größten Teil hat alle Transaktionen auf dem asynchronen Berechnung. In Pascal von NVIDIA verwendet eine Hardware-Einheit Simultaneous Multi-Projection. In der Praxis integrierte Benchmark Steam zeigt, dass die GeForce GTX 1060 mit 8,6 Punkten besser aussieht Radeon RX 480 c sieben Punkten. Aber beide Grafikkarten bereit für VR.

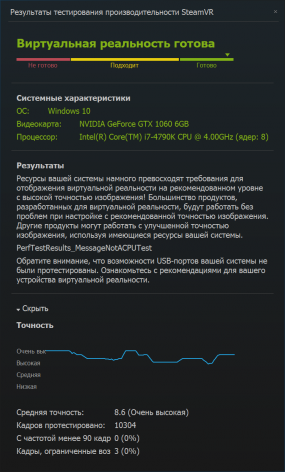

Die Leistung der NVIDIA GeForce GTX 1060 Founders Edition

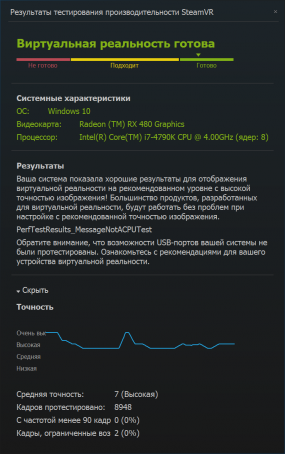

Die Leistung der AMD Radeon RX 480

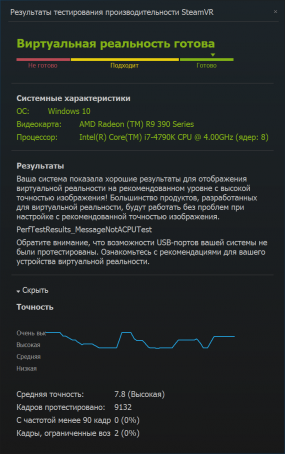

Die Leistung der AMD Radeon R9 390X
DirectX 11
Für bolschej der Anschaulichkeit brachte ich die Ergebnisse der Tests GeForce GTX 1060 und Radeon RX 480 auf default Frequenzen (ohne übertaktung) in zwei Tabellen. Betrachtet Auflösung Full HD und WQHD. Mit der Leistung der neuen Produkte in 4K können hier eingesehen werden. Alle die gleiche grundlegende Muster der Verwendung dieser Grafikkarten — 1080p. In dieser Auflösung und Radeon RX 480 und GeForce GTX 1060 starten Sie das Spiel auf maximalen Einstellungen der Grafik-Qualität.
Vergleich NVIDIA GeForce GTX 1060 mit AMD Radeon RX 480 in spielen (Full HD)

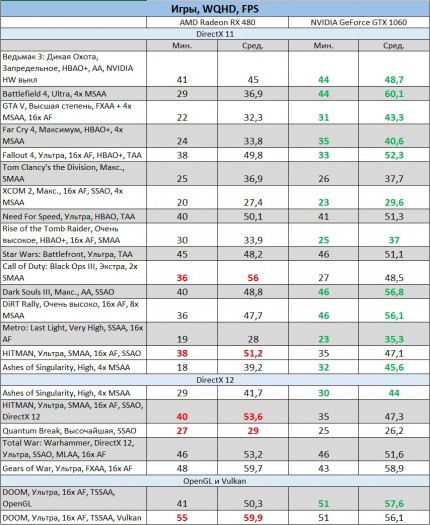

Vergleich NVIDIA GeForce GTX 1060 mit AMD Radeon RX 480 in spielen (WQHD)
Nun, die Opposition stellt sich sehr stur. In мегапопулярном unter «PC-Bojaren» The Witcher III: Wild Hunt «tausend Sechzigste» umgeht Radeon RX 480 9% in Full HD und auf 8% in WQHD.

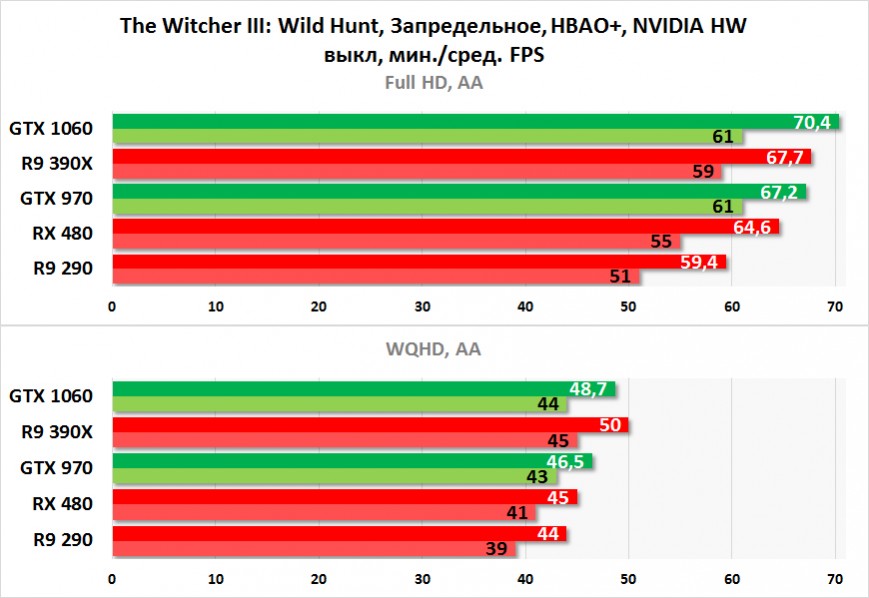

Testergebnisse zu NVIDIA GeForce GTX 1060 in «the Witcher 3: wilde Jagd»
In einigen spielen, die mit DirectX 11, GeForce GTX 1060 einfach деклассирует Radeon RX 480. Z. B. in GTA V Junior Pascal vor seinem Konkurrenten auf 37% in Full HD und auf 34% in WQHD. Doch die Liebe dieser Anwendung auf «grün» Grafikkarten seit langem bekannt. Ein weiteres Beispiel ist Battlefield 4.

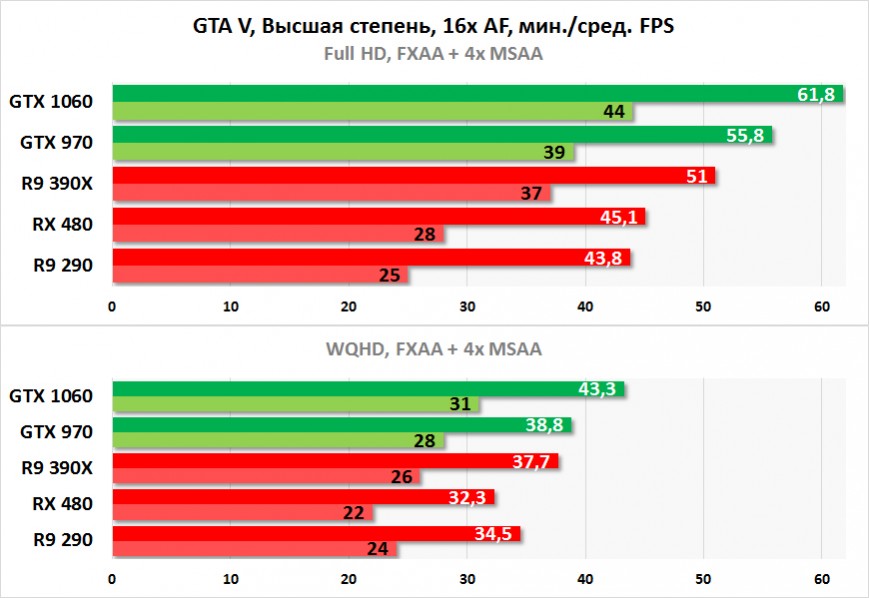

Testergebnisse zu NVIDIA GeForce GTX 1060 in GTA V

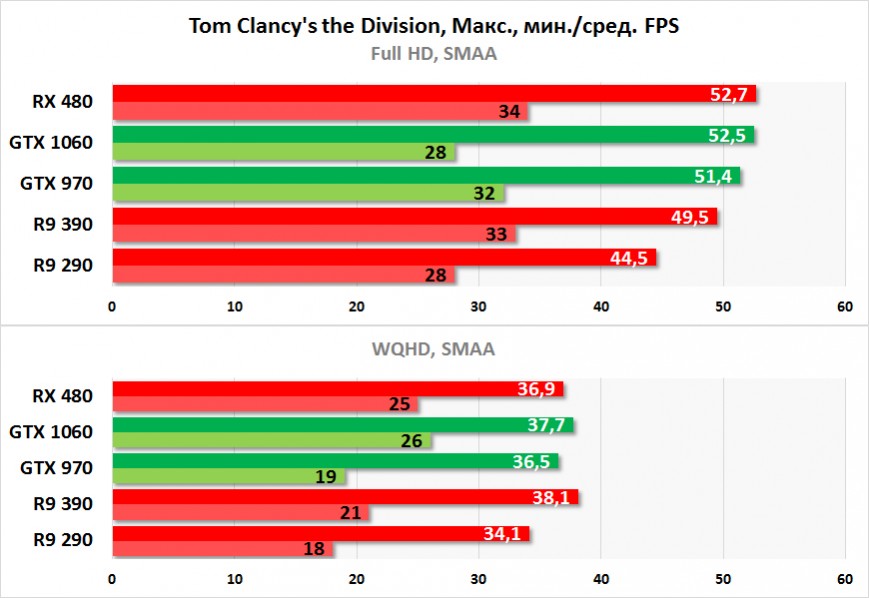

Aber in Tom Clancy ‘ s the Division zwischen GeForce GTX 1060 und Radeon RX 480 Gleichheit beobachtet.
Testergebnisse zu NVIDIA GeForce GTX 1060 in Tom Clancy ‘ s the Division
Interessant ist, dass in RotTR zwischen GeForce GTX 1060 und übertakteten GeForce GTX 970 gibt es praktisch keine Unterschiede, wenn wir vergleichen diese Adapter nach dem mittleren фреймрейту. Aber das Vorhandensein von zusätzlichen zwei Gigabyte Speicher können Pascal-Karte vermeiden Sie solche lästigen Setzungen FPS.

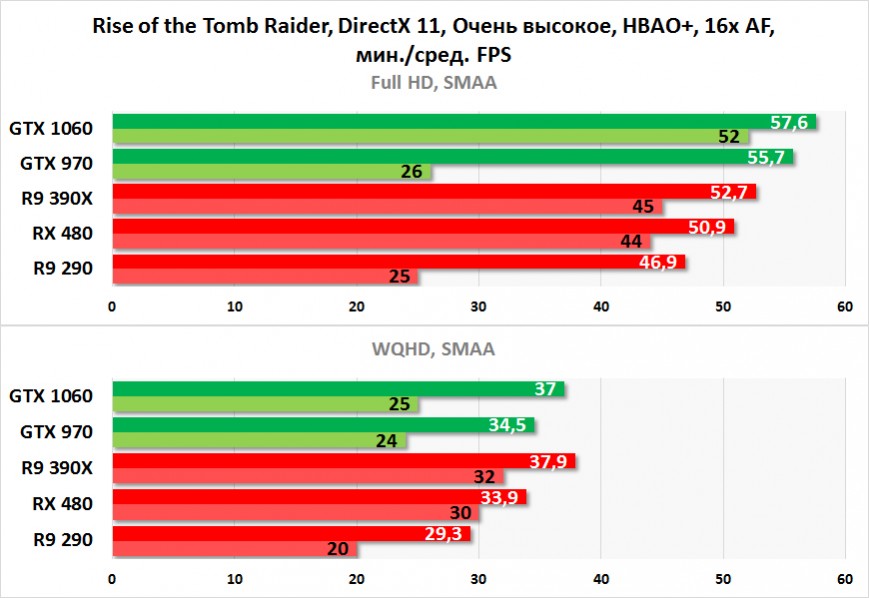

Testergebnisse zu NVIDIA GeForce GTX 1060 in Rise of the Tomb Raider
Im Allgemeinen ist die Konfrontation zwischen der GeForce GTX 1060 und Radeon RX 480 wirklich so beständig, aber in der überwiegenden Mehrzahl der Fälle, in spielen mit DirectX 11, der Sieger aus diesen Schlachten rein «grünes» 3D-Beschleuniger.
DirectX 12

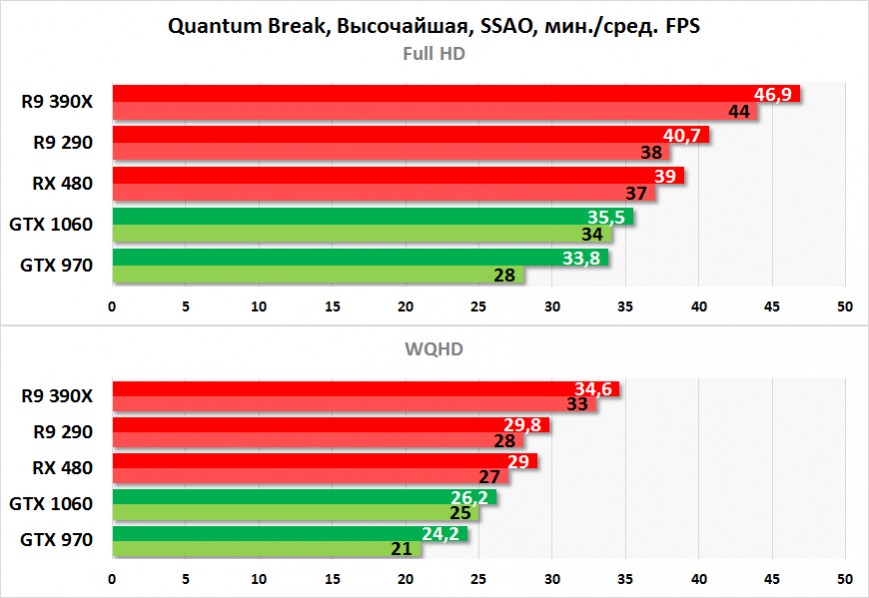

Bei spielen, die Low-Level-API, die Situation ändert sich mit der Genauigkeit bis zu im Gegenteil. Der Leader im Rennen Folk-Grafikkarten wird die Radeon RX 480. In einem persönlichen Gespräch mit Vertretern der AMD, der hat neulich auf einer Veranstaltung, widmet sich der Einführung der neuen Geräte, zu mir und sagten: ähnliche Situation — ein Trend, so wie «rot» Grafikbeschleuniger besser arbeiten mit asynchronen Datenverarbeitung als NVIDIA Produkte. Aber mir sind fürwahr in beunruhigendem Zweifel. Nach offiziellen Angaben, in der Pascal die Arbeit von asynchronen Berechnungen auch verbessert. Ja, in Quantum Break Radeon RX 480 überholt die GeForce GTX 1060 10% in Full HD und 11% in WQHD. Aber lassen Sie uns einen Blick auf die anderen Spiele.
Testergebnisse zu NVIDIA GeForce GTX 1060 in Quantum Break
Ashes of Singularity für eine lange Zeit verwendet haben Vermarkter die «roten» wie stopping Beweisstück, beweist die totale überlegenheit der Radeon Grafikkarten in DirectX 12. Aber zusammen mit der GeForce GTX 1060 Treiber ging unter der Nummer 369.64. Jetzt vor der GeForce. Das ist in Total War: Warhammer zwischen rivalisierenden Karten Parität. In DirectX 12. Auch der Trend.
NVIDIA holt AMD im DirectX 12
Es ist klar, dass DirectX-12-spielen die Zukunft. Vor Hits wie «Civilization 6» und Battlefield 1, die unterstützen auch diese Low-Level API. Vermasseln mit Hits wie der Tod. Das interessanteste in dieser ganzen Situation nicht vergessen, ob unter DirectX 12 und Vulkan optimieren nicht nur Pascal ‘ und, aber Maxwell’en? Über die Existenz von Kepler scheint bei NVIDIA schon lange nicht mehr erinnern.

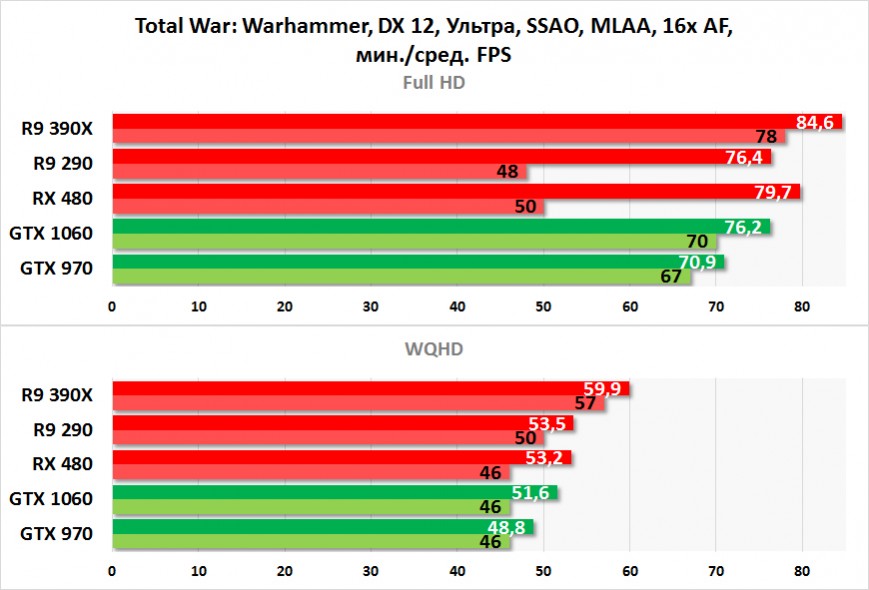

Testergebnisse zu NVIDIA GeForce GTX 1060 in Total War: Warhammer
3DMark Time Spy
Endlich Futuremark veröffentlicht подтест 3DMark DirectX 12. Hier die Ergebnisse der GeForce GTX 1060 und Radeon RX 480 Punkten. GeForce GTX 1060 hat sich ein wenig vor.

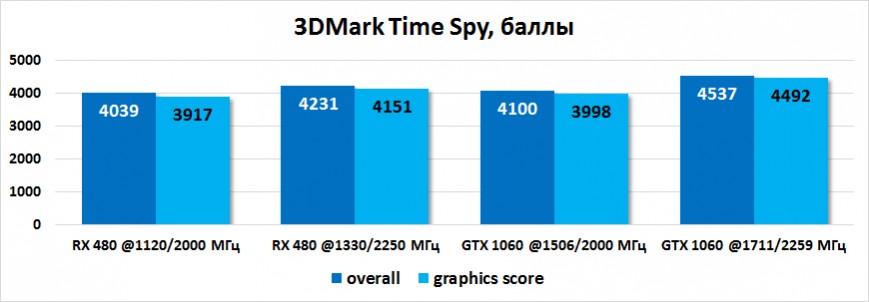

Testergebnisse zu NVIDIA GeForce GTX 1060 in 3DMark Time Spy
Und in FPS.
Test 1, FPS
Test 2, FPS
AMD Radeon RX 480
23
26,2
15
22
NVIDIA GeForce GTX 1060
23
26,4
16
22,7
OpenGL und Vulkan
Wie erwartet, ein neuer DOOM unterstützt jetzt nicht nur OpenGL, aber auch Low-Level-API Vulkan. Die Ergebnisse waren schockierend. «Rote» Karte anständig aufgenommen. In Full HD ist das gleiche Radeon RX 480 beim Wechsel der API aufgenommen 47,6%! Leider mit FRAPS Vulkan nicht funktioniert und das Programm Action! begrenzt die Bildrate des Monitors. WQHD-Display mit einer Frequenz-Sweep 120-144 Hz nicht zur Hand war.
GeForce GTX 1060 zuzulassen FPS-Wechsel von Software-interface in unserem Test-Strecke abgelehnt. Mal sehen, wird die Situation mit der Veröffentlichung der neuen Versionen der Treiber. Der zweite interessante Punkt: Vulkan merklich entlastet die CPU.

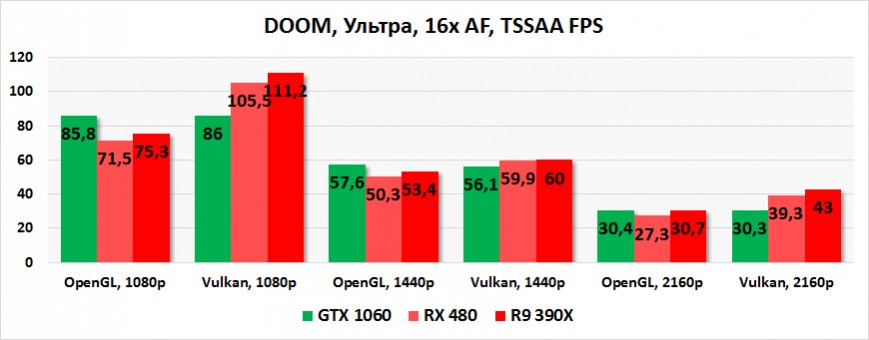

Testergebnisse zu NVIDIA GeForce GTX 1060 DOOM
Berechnung
Und hier sind die Ergebnisse der GeForce GTX 1060 in einer nicht-Spiele-Benchmarks und Anwendungen. Pascal ist ausschließlich Gaming-Lösungen, aber wenn jemand sich als nützlich.

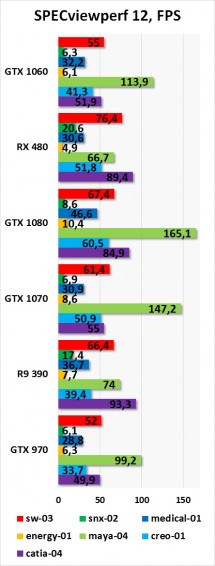

Die Ergebnisse der Tests GeForce GTX 1060 im SPECviewperf 12

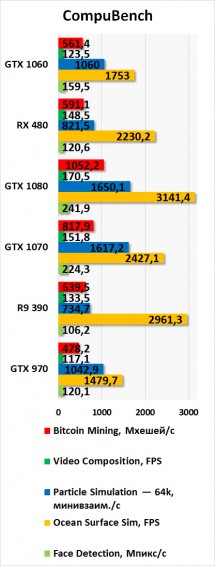

Die Ergebnisse der Tests GeForce GTX 1060 im CompuBench

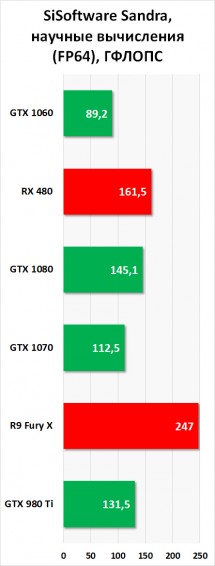

Die Ergebnisse der Tests GeForce GTX 1060 in SiSoftware Sandra

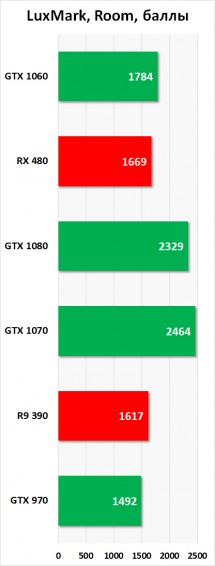

Die Ergebnisse der Tests GeForce GTX 1060 in LuxMark 2.0
Übertakten
Endlich, wir analysieren die Performance-Gewinne von übertakten der Grafikkarte. Übertaktungspotenzial bei der GeForce GTX 1060 anständig. Im MSI AfterBurner den regler für Power Limit выкручен bis zu 116%. Am Ende eine Taktrate von Chip und Speicher erhöhen konnte mit 1506 MHz und 2000 MHz bis absolut stabile 1711 MHz und 2259 MHz bzw. Bei spielen die Arbeitsgeschwindigkeit des Prozessors reichten im Bereich 2012-2088 MHz, D. H. durchweg höher als 2 GHz!
Die Streuung stieg um 10-13% FPS
Wie Sie sehen können, in den meisten spielen Zulage von 200 MHz (13%) im Chip nahezu proportional Auswirkungen auf die Steigerung der Produktivität. Kleinigkeit, aber schön.
Ich erinnere Sie daran, dass wegen der gedrngten Termine der Tests Testergebnisse übertakteten Radeon RX 480 habe ich (noch) nicht. Und so wäre es sehr interessant zu vergleichen, diese адапетры, wie Sie sagen, auf dem Höhepunkt seiner Möglichkeiten.
Testergebnisse zu NVIDIA GeForce GTX 1060 der Streuung
Abschließend
GeForce GTX 1060 zeigt die Entwicklung der Gaming-Grafikkarten. Am 9. September 2014 trat die GeForce GTX 980 kostet 500 Dollar. Nach fast zwei Jahre präsentierte NVIDIA-Adapter mit einem ähnlichen Niveau der Leistung, aber die Hälfte des Preises. Uns auf die Leistung der GeForce GTX 1060 für 125 US-Dollar in 2018-m? Wie Tests zeigen, die Neuheit meistert alle modernen Spiele in Full HD ja auf maximalen Einstellungen der Grafik-Qualität und ganz боеспособна in WQHD. Bei spielen, die DirectX 11, GeForce GTX 1060 in den meisten Fällen war schneller Radeon RX 480. In DirectX 12 und Vulkan häufiger Konkurrent schneller. Aber man darf nicht nicht bemerken, dass mit der Veröffentlichung der neuen Versionen der Treiber des Geschäfts mit der Leistung in Low-Level-API bei NVIDIA-Grafikkarten werden immer besser.
Vor-GeForce GTX 1060 liegen auf der Hand. Referens kälter und stiller. Karte Founders Edition verbraucht weniger Energie. Darüber hinaus hat eine gute Booster-Potenzial. Und das bedeutet, dass in kurzer Zeit Partner von NVIDIA erscheinen unzählige Custom Modifikationen, die noch schneller, noch leiser und noch Kühler. In der Regel wählen wird deutlich was aus. In alltäglichen Begriffen GeForce GTX 1060 sicherlich überlegen Radeon RX 480.
Interessante Frage: wie viel ist genug 6 GB Arbeitsspeicher? Ich denke, ein oder zwei Jahre genau, wenn wir sprechen über Full-HD-Auflösung.
Eigentlich, das ist vor-und Radeon RX 480. Sie liegen auf der Hand. Karte eindeutig nicht zu schlagen das Gesicht in den dreck in spielen mit Unterstützung von Low-Level-API. Darüber hinaus hat es eine 8 GB Arbeitsspeicher, sondern weil Sie in gewissem Maße zu Recht hängen «vierhundert восьмидесятую» – Label mehr «долгоиграющего» Gaspedal. Beunruhigend nur, dass bisher im Verkauf gibt es keine Custom Version der «Polarstern». Ist es wirklich so schlimm mit dem übertakten? Wir warten auf August. Nun, die Zeit hat gezeigt, dass die Geschichte über die 200-Dollar-Version der Radeon RX 480 — dies ist ein typisches Marketing. Eine Geschichte über die Entsperrung der Speicher, den Sie sicher schon gehört haben. Im Verkauf референсов mit 4 GB nicht, aber die Version mit 8 GB — auf Lager.
Mal sehen, wie viel am Ende Kosten wird und Custom Bikes GeForce GTX 1060 in Russland. Ich erinnere Sie daran, dass die Version Founders Edition offiziell in unserem Land nicht. Нерефы im Einzelhandel gehen von 19 000 Euro. Es ist klar, dass für den Preis es geht um die maximal einfachen Versionen von Firmen wie Palit und Zotac. Aber Coole Custom Bikes kostet mehr als ein hübsches Sümmchen. Zum Beispiel das Modell MSI GeForce GTX 1060 X GAMING 6G auf den Verkaufsstart kostet 24 000 Euro. Teuer. Besser подзатянуть-Gürtel, aber für 29 und 30 000 Rubel nehmen die billigste GeForce GTX 1070. Nachfolgend finden Sie eine Liste von US-Preise für einige нереференсы:
- EVGA GTX 1060 edition — $249;
- EVGA GTX 1060 Superclocked (SC) Edition — $259;
- ASUS STRIX-GTX1060-6G-GAMING — $329;
- ASUS Turbo Edition — $249;
- PNY GeForce GTX 1060 — $259;
- MSI GeForce GTX 1060 X GAMING 6G — $289;
- MSI GeForce GTX 1060 Gaming 6G — $279;
- MSI GeForce GTX 1060 Armor 6G OC — $259;
- MSI GeForce GTX 1060 6GT — $249;
- Gigabyte GV-N1060G1 GAMING-6GD — $289;
- Zotac GeForce GTX 1060 AMP 6GB — $279;
- Zotac ZT-P10600A-10L ZOTAC GTX 1060 Mini 6G — $249.
Da die Version Founders Edition offiziell in Russland nicht verkauft, dann bleibt das Gerät ohne jede Wertung. Schade, референсы bei NVIDIA ordentlich. Dieses ist keine Ausnahme.
NVIDIA GeForce GTX 1060 Founders Edition
Vorteile:
Nachteile:
- Ein hohes Leistungsniveau;
- Ein gutes Overclocking-Potenzial;
- Geringer Stromverbrauch.
- Merkliche Erwärmung VRM.
