Før, når det kom til kompakte datamaskiner, sikkert ment Mac Mini. I dag liten PC mye mer. For enhver smak og jevn farge. Deres mini-plattform for lenge siden utgitt Intel. Test lab har allerede innført leserne med serien NUC, inkludert svært liten Prosesserings-Stick. Det er en interessant utvikling fra GIGABYTE, Zotac og andre produsenter. Med advent av ny maskinvare i datamaskiner er ikke bare mer kompakt, men kraftigere. Og for teletechnical veldig kult når bare han selv er i stand innen visse grenser for å definere den endelige konfigurasjon av fremtiden mini-system. Kanskje dette vil hjelpe bolig DNK-H, som er utviklet av det russiske selskapet LUNA Design.
LUNA Design DNK-H PC-Saken
Tynne mini-ITX
Saken DNK-H interessant ved det faktum at det er bare kompatibel med hovedkort en relativt ny form-factor — Tynne mini-ITX. Forskjeller i sammenligning med konvensjonelle mini-ITX florerer. Den viktigste “lure” — evnen til å bygge datamaskinen i tilfelle av en liten tykkelse, fordi høyden på alle grensesnitt er begrenset. Derfor, hovedkort Tynne mini-ITX bruker SODIMM-spor for installering notebook RAM. Det er en stor 24-pin makt kontakt. Og totalt antall grensesnitt er betydelig redusert. Unødvendig.
ASRock H110TM-ITX
ASUS H110T
GIGABYTE GA-Q170TN
MSI H81TI
Produsenter av matplot villig støttet ny formfaktor. I slutten, det er enheter Tynne mini-ITX for Haswell og Skylake. Ovenfor har eksempler på kortene fra alle fire kjente Taiwanske fabrikker.

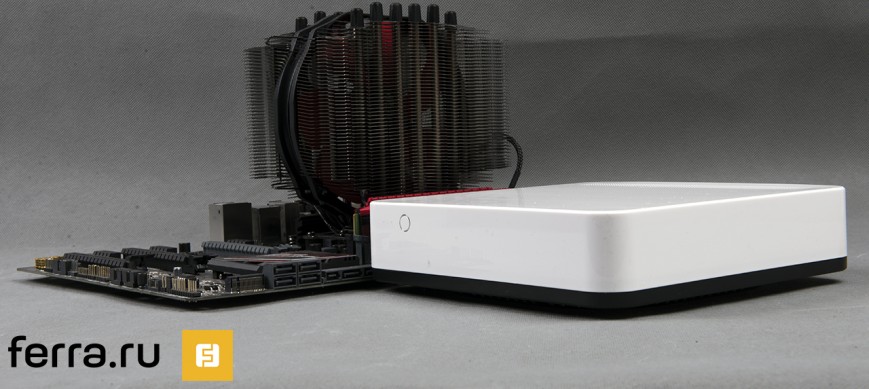

Tynne mini-ITX lar deg samle ultra-kompakte stasjonære pc-er
For DNK-H det er viktig at styrene formfaktor Tynne mini-ITX hovedkort pin kontakten strengt definert. Derfor, saken er kompatibel med ulike modeller. Blant annet presentert i denne gjennomgangen.

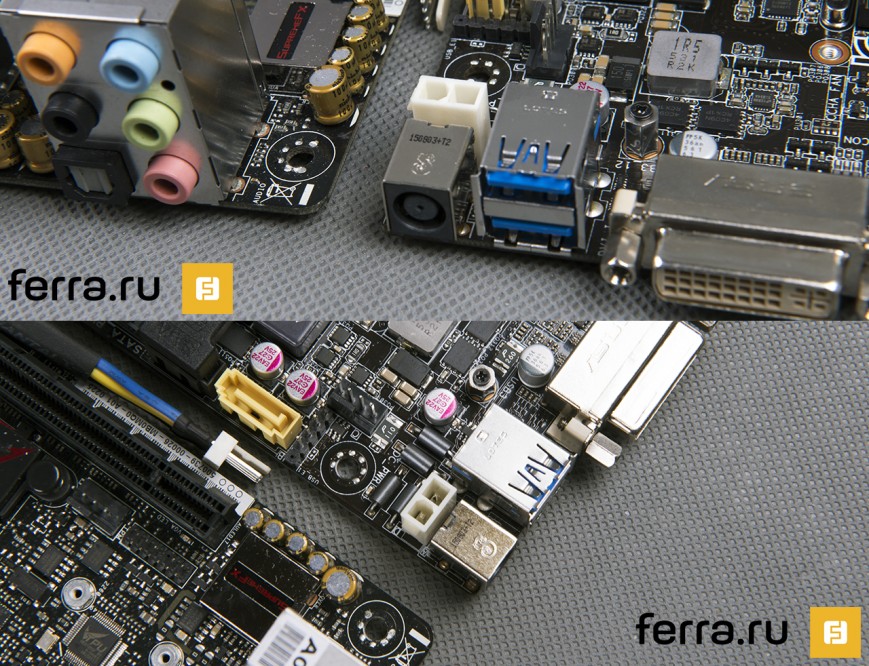

I/U-panelet, mini-ITX og Tynne mini-ITX
Høyden på I/U-panelet på hovedkortet Tynne mini-ITX er bare 25 mm. det Andre viktige punktet: sammen med de viktigste grensesnitt er loddet kontakt for ekstern strømforsyning. Interne kontakten, men er også til stede. Noen Tynne mini-ITX-det er implementert som en 2-pin kontakt, andre i form av en 4-pin.

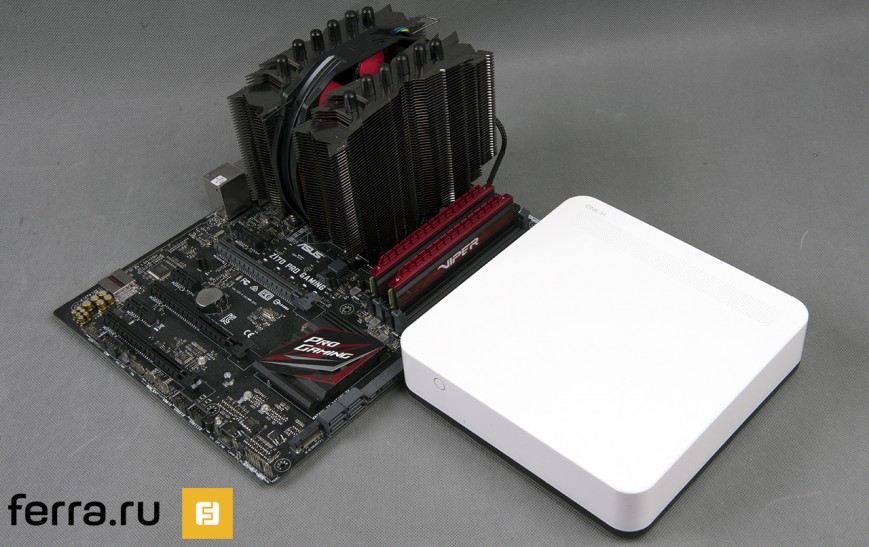

De mer vanlige hovedkort formfaktor mini-ITX egnet for å bygge en topp gaming systemer. PCB-området (mm 170х170 kan du unsolder alle viktige elementer, samt PCI Express x16-sporet for å koble til en grafikk-kort. Tynne mini-ITX er et format eksklusivt for små “barebones”, hvor produksjonen bilde oppfyller innebygd CPU-grafikk.
Gjennomføring av makt Tynne mini-ITX
Spesifikasjoner, tilbehør, utseende
Saken DNK-H til en viss grad unik, fordi den første som bruker en innebygd strømforsyning 150 watt. En slik sikkerhetsmargin, for eksempel, er nok til å sette sammen et system basert på en full åtte strand Core i7. Som du vet, Mac Mini bruker bærbare pc-varianter av Intel chips. I tillegg, sammen med sak inkludert er en petal-type kulere med en kobber kjerne. Brukeren trenger bare å kjøpe en CPU, RAM, Wi-Fi-adapter og stasjonen.
LUNA Design DNK-H PC-Saken
Formfaktor av macplay
Tynne mini-ITX
Strømforsyning
150 watt, innebygd
Cooling system
Aktiv 900-4200 rpm, 18-38 dB
Drive setup
1x 2.5′
Dimensjoner
200х200х53 mm
Vekt
890 g
Pris (kroppen) unntatt levering
$76
LUNA Design selger inkludert klar-basert Montering DNK-H. Linken til Configurator er angitt. Det kraftigste systemet basert på Intel Core i7-6700. Styret for Skylake (for eksempel ASUS H110T) lar deg montere SSD-formfaktor M. 2 2260 og den trådløse modulen (wifi + Bluetooth). Mitt råd: det er best å kjøpe kroppen separat og montere systemet selv. Så det vil være mye billigere. Eller for DNK-H-kun med mor Styret, så lenge Tynne mini-ITX i åpne, er uvanlig.
Enkelte ledninger til de to antennene har allerede blitt inkludert i design DNK-H. i Tillegg inkluderte, er strømledningen.

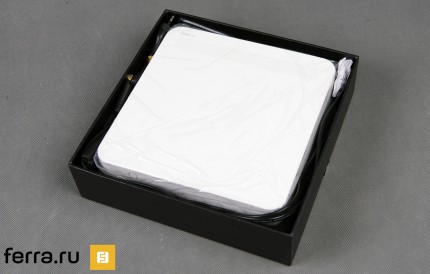

Emballasje Design LUNA DNK-H PC-Saken
Emballasje Design LUNA DNK-H PC-Saken
DNK-H kompakt. Dette er grunnen til at vi er her. Størrelsen på 200х200х53 mm skap volum er to liter. For sammenligning, Mac Mini 1,1 liter. Bolig helt laget av plast. Kom til oss versjon hvit. Overflaten er glatt og lett skitne og derfor tiltrekker seg støv. Det øverste panelet har bare navnet enheter, samt en enkel prikk mønster.
LUNA Design DNK-H PC-Saken

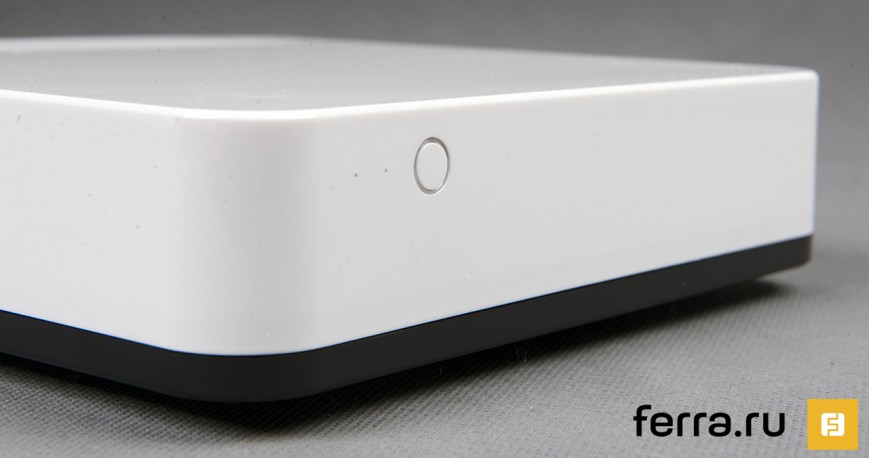

Grensesnitt på frontpanelet er ikke gitt. Bare en knapp og to lys.
Frontpanelet av LUNA Design DNK-H PC-Saken

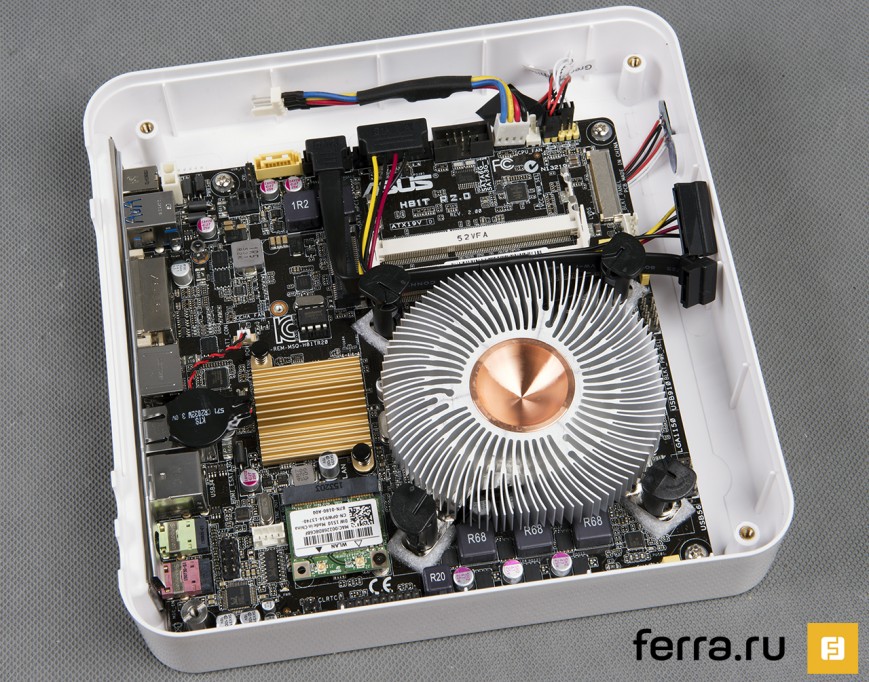

Rikdommen av grensesnitt på det bakre panelet bestemmer hovedkort. For testing av DNK-H jeg brukte modellen H81T R2.0 fra ASUS. Som du kan se, Styret støtter USB 3.0 og eSATA. Fra video-utganger HDMI og DVI. Bildet viser at Styret er installert i huset opp ned, som er festet ikke til bunnen.
DNK-H er kompatibel med alle hovedkort Tynne mini-ITX med interne strømkontakt

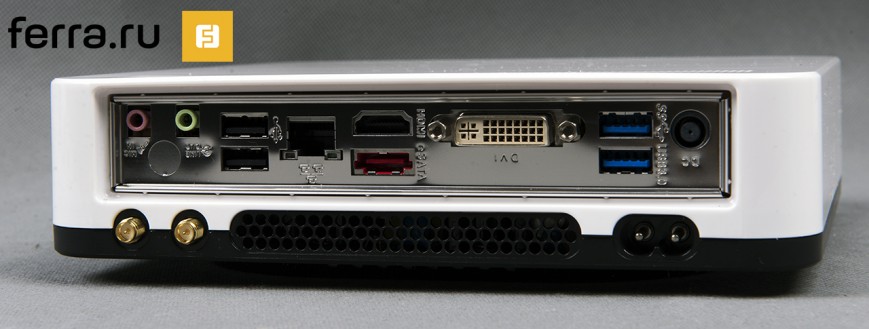

Kontakter for å koble wifi-antenner separat. Dukenuly strømkontakt også. Her, på det bakre panelet er luftinntaket. Med den avkjølte elementer av innebygd strømforsyning.
Bakre panel Design LUNA DNK-H PC-Saken

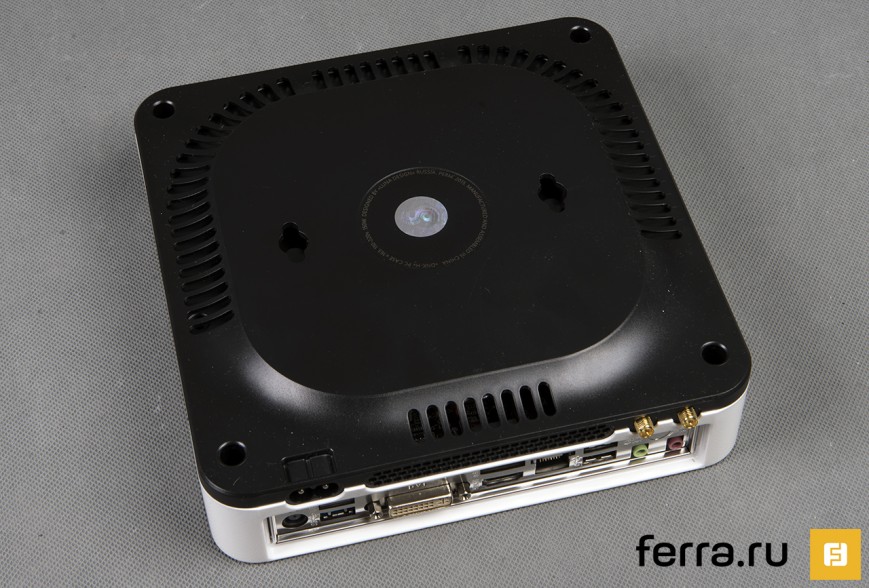

Bunnen av saken er støpt i matt svart plast. En spesiell “hill” er designet for bedre luft sirkulasjon. Vel, for å være inneholdt strømforsyning. Det viser seg at den kalde luften blir sugd inn i baksiden av kroppen, som allerede er oppvarmet og kastet ut gjennom perforeringen i fronten og sidevegger.
I tillegg medfølgende veggfestet. Gummiføtter på undersiden var det ikke. Bobble produsenten? Uten dem DNK-H glir over noen glatt overflate. Enten har “kolhozah” beina på egen hånd, eller sette kroppen på gummipute, for eksempel.
Bunnen av LUNA Design DNK-H PC-Saken
Design funksjoner
Forstår DNK-H er veldig enkelt. Dette krever at du Skru ut de fire skruene på undersiden av enheten. For å skille de to tilfelle halvdeler, må du koble 2-pinners-kontakten på STRØMFORSYNINGSENHETEN fra hovedkortet vifte kontakt og ledningene fra Wi-Fi-antenner.
Analysere LUNA Design DNK-H PC-Saken
Kjøligere på plass. SATA-kabler for tilkobling av en enkelt 2,5-tommers-harddisk der.
LUNA Design DNK-H PC Tilfelle med dekselet
“Myakotka” DNK-H er, selvfølgelig, innebygd strømforsyning 150 watt. Det er gjort på et lite kretskort. Formen av den PCB som er skreddersydd til “rundhet” av skroget. Ytre deksel nr. Så alle elementene er bedre avkjølt. Hot via fet er avkjølt, l-formet aluminium radiatorer. Kondensatorer produsert av Samxon. De er designet for å fungere i temperaturer opp til 105 grader Celsius.
Produsenten hevder at effektiviteten av strømforsyningen er minst 88%. Via 2-pinners kontakt til mor Styret er gitt en spenning i det 19. Århundre Med levering av energi Core i5-4670K (84w TDP) som brukes i stødno, klarte.
Strømforsyning Design LUNA DNK-H PC-Saken
Strømforsyning Design LUNA DNK-H PC-Saken
Strømforsyning Design LUNA DNK-H PC-Saken
Strømforsyning Design LUNA DNK-H PC-Saken

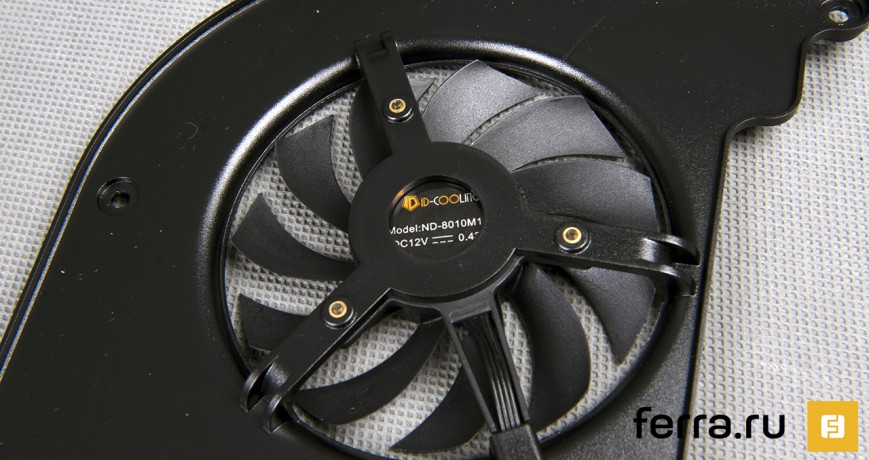

80 mm pumpehjulet arbeider i tilfelle på å blåse. Modellen ND-8010M1 fra ID-Kjøling er kjent over hele verden produsenten av CPU kjøling systemer, men ganske sjelden gjest i russisk detaljhandel. Prinsippet om drift av ventilasjon i tilfelle jeg har beskrevet. Viften roterer i frekvensområdet fra 900 rpm til 4200 rpm. Som du vet, under belastning DNK-H vil være støyende.
Vifte LUNA Design DNK-H PC-Saken

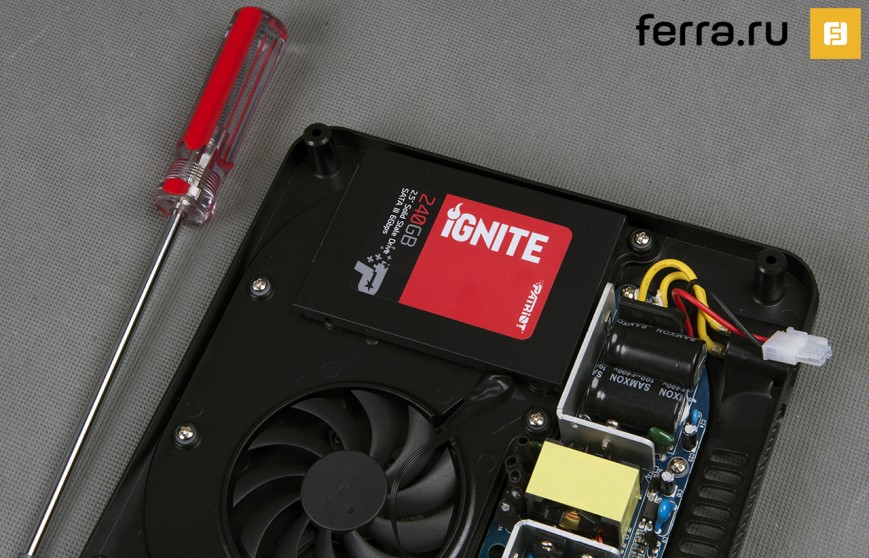

Harddisken er festet til bunnen. Du kan bruke hvilken som helst lagringsenhet 2,5-tommers formfaktor. Skruer er inkludert. Før installasjonen av HDD/SSD-er du nødt til å fjerne plate som bærer vifte.
Strømforsyningen har en kraft og kvalitet
Prosessen med å slå DNK-H i en fullt funksjonell “barebone” var knapt 5 minutter. På nettstedet til produsenten har detaljerte instruksjoner, men en avansert bruker vil finne ut av det.
Drive setup i LUNA Design DNK-H PC-Saken
Testing
Test stå:
- CPU: Intel Core i5-4670K, 3.4 GHz
- RAM: DDR3-1600 2x 4 GB
- Hovedkort: ASUS H81T R2.0
- Lagring: Patriot Tenne SSD PÅ 240 GB
- Operativsystem: Windows 10 x64
Av hovedkort formfaktor Tynne mini-ITX hadde bare ASUS H81T R2.0. Den støtter Haswell chips, men, dessverre, ikke fungerer med Broadwell. Dessverre — fordi det er hva denne prosessoren er, i min mening, helt ville passe inn i en så kompakt system. For eksempel, Core i5-5675C (gjennomgang). For den testen jeg tok Core i5-4670K. Hot chip, men det er bra. Det vil identifisere styrker og svakheter i saken.

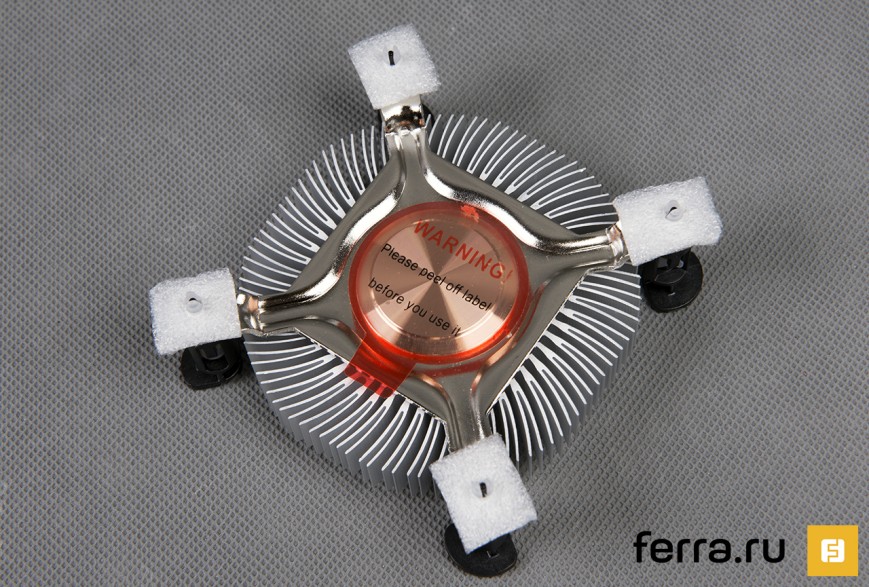

I DNK-H bruker en petal-type kulere med et stort kobber kjerne. Montering systemet er tungtveiende. Stykker av skumgummi til plast klipp, så å si, “funksjon”. Med deres hjelp, kjøligere er tett presset til prosessoren og ikke klø PCB på hovedkortet.
CPU kjøler LUNA Design DNK-H PC-Saken
Brukere med et våkent øre vil høre DNK-H Core i5-4670K på Bordet, selv på tomgang. Pumpehjulet med jevne mellomrom spinn opp til 1500 rpm. I slutten, knapt merkbart forskjellige hum. Personlig, jeg liker denne støyen er ikke irriterende. Sikkert med en kaldere chip “barebone” vil arbeide for en litt roligere, fordi det minimum viftehastighet er 900 rpm. Alternativet er å konfigurere frekvens av “Carlson” i BIOS eller via et datterselskap.
Under legg DNK-H merkbart støyende
Under belastning (gaming og CAD) DNK-H virkelig støyende. Kjøling holder frekvensen av Core i5-4670K på høy høyde, temperaturen er normal, men viften når den spinner opp nesten 3000 rpm. Men i LinX 0.6.5 chip varmet opp til størst mulig å markere 100 grader Celsius. Selvfølgelig er aktivert gass. Hastighet Core i5 umiddelbart falt til 2,7 GHz. Det er klart at noen program vil ikke legge så chip. Og likevel, tydeligvis, sammen med DNK-H det er bedre å samle en “barebone” for mer energibesparende prosessor. For eksempel, T-serien. Så systemet kan oppnås ganske behagelig akustikk.
Hovedkortet sensor rapportert en temperatur på 80 grader Celsius. SSD-er som varmes opp til 40 grader Celsius. Som du kan se, i de fleste tilfeller, DNK-H har gitt ganske komfortabelt miljø for jern, som jobbet i stå.
Enkel
Spillet
3Ds Max
LinX 0.6.5
CPU-temperatur
44 °C
74 °C
83 °C
100 °C
Prosessor frekvens
0.8 GHz
3.8 GHz
3.8 GHz
2,7 GHz
Støy
38 dB
45 dB
44 dB
50 dB
Viftehastigheten
1500 o / min
2900 rpm
2800 rpm
3400 rpm
I konklusjon
DNK-H ikke den eneste. En kompakt modell av skap for hovedkort formfaktor Tynne mini-ITX eksisterer. Blant annet fra anerkjente produsenter. Men jeg har ikke møtt i å selge analoger med en kraftig innebygd strømforsyning. Derfor er det nødvendig å ta den eksterne. Skrivebordet er kritisk. Spesielt i DNK-H brukes svært effektiv strømforsyning med en skikkelig power reserve. Det er et flott stort pluss. I henhold til testing, kjølesystemet bolig i en reell oppgave å takle, selv med en svært varm CPU. Kostnaden av svært høy støy, egentlig. Derfor, når du monterer den “barebone” på grunnlag av DNK-H bedre fokus på energieffektive prosessorer med en TDP på 35-65 watt.
LUNA Design DNK-H PC-Saken
Fordeler:
Ulemper:
- Evnen til å bygge en kompakt men produktivt system;
- Innebygd strømforsyning;
- Tatt i betraktning alle detaljene om å bygge en datamaskin;
- En hyggelig utseende.
- En svært kraftig Montering på grunnlag av denne saken fortsatt heve ikke verdt det. Gi gass, og det høye nivået av støy er gitt;
- Ingen bena i bunnen av saken.
