“Vi vil gå den andre veien,” tenkte AMD. Og så historien kort Polaris ikke begynne med erobringen av 4K-oppløsning, men med det faktum at det er nødvendig for den absolutte majoriteten av brukere. Radeon RX 480 er ikke laget av magnesium legering, men til en pris på bare $200 ikke mindre spennende topper NVIDIA. Men er det en god nyhet, som det kan virke ved første blikk?

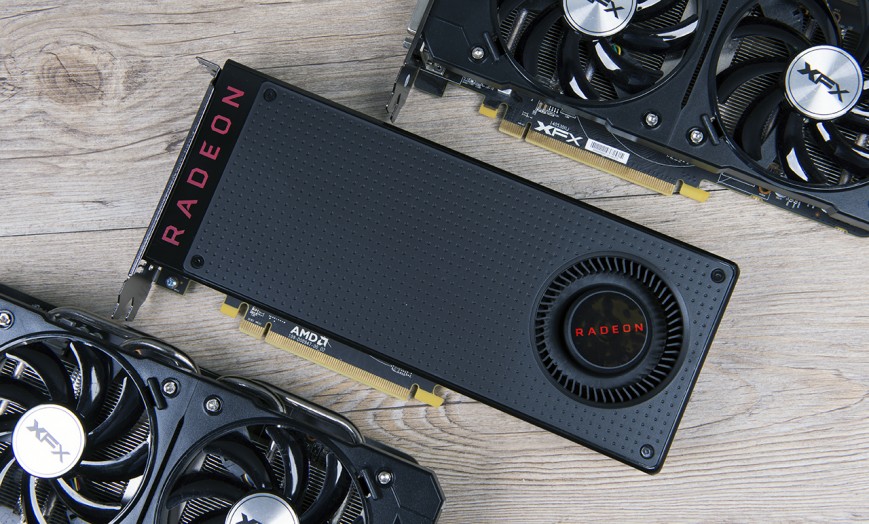

AMD Radeon RX 480
Radeon RX 480 først, men snart vil det være to entry-level grafikk kort: Radeon RX Radeon RX 470 og 460. Med advent av Polaris divisjon serien R7 og R9 forankret i fortiden.
Arkitektur, prosessor 10 Polaris, ny teknologi
AMD og NVIDIA dette året minne Intel med sin strategi “tick-tock”. Grafikk arkitektur Pascal og Polaris presenterer, men de nye bit. Den viktigste hendelsen i begge tilfeller var det fenomenet at folk prosessen ny”. For første gang siden 2011, forresten. Hendelser er viktige og velkomne.
Her, stier avviker evig rivaler. Løsning for NVIDIA Pascal produserer ved hjelp av TSMC 16-nanometer-standarder. AMD har tatt for å bidra til å GlobalFoundries og Samsung — de fremmer 14 nanometer. I begge tilfeller, teknologi FinFET, men vil være svært interessant å se hvor teknologi prosessen i slutten vil være bedre.
NVIDIA ga en begynnelse til en ny generasjon grafikk-kort med subliminal. AMD, tvert imot, begynnelsen av prosesjon fra entry-level-enheter. Basert på Radeon RX 480 er GPU Polaris 10 (Ellesmere). Dette er ikke et flaggskip. Med GeForce GTX GeForce GTX 1070 og 1080 i overskuelig fremtid “kjempe” chips Vega. Derfor, det er påstanden om at Radeon RX 480 kom til stedet av Radeon R9 380X med prosessoren Antigua XT.
Polaris 10 (Ellesmere -)
Antigua XT
Prosess-teknologi
14 nm
28 nm
Square krystall
232 mm2
374,7 mm2
Versjonen av GCN arkitekturen
1.3
1.2
Antall stream-prosessorer
2304
2048
Antall tekstur-enheter
144
128
Antall ROP
32
32
Core, klokkefrekvens
1120 (1266) MHz
970 MHz
Det andre nivået cache
2 MB
1 MB
Minne
GDDR5
GDDR5
Minne
4/8 GB
4 GB
Minnefrekvensen
2000 (8000) MHz
1425 (5700) MHz
Buss
256-bit
256-bit
Båndbredde
240 GB/s
185.6 GB/s
Nivået av energi forbruk
150 W
190 W
Overgangen fra 28 nanometer til 14 nanometer prosessen teknologi lov til å redusere brukbar område av krystall. På samme tid, Polaris fikk 10 flere elementer samtidig opprettholde GCN arkitekturen (Graphics Core next (Neste), men ble betydelig lavere effekt: 150 watt vs 190 watt på Antigua XT.
Grafikk prosessor 10 Polaris
Polaris 10 består av fire blokker med støtte for Shader Motor. I hver blokk består av ni moduler Beregne Enhet. Hver CU er lagret 64 stream-prosessorer og fire tekstur-enheter. Og så slår den tidligere annonsert 2304 stream-prosessorer, 144 TMU og 32 ROP. Standard matematikk for GCN arkitekturen. Radeon RX-prosessor 460, for eksempel, har alle de grunnleggende elementene dum halvparten av tiden. Følgelig, nå virkelig tenke seg hva slags ytelse får dette kortet.
Og her er den første innovasjon fra Polaris 10: felles for alle Shader Motor, andre nivå cache har doblet seg. Chip det 2 MB.
Blokk-diagram Polaris 10
Som jeg sa, arkitektoniske endringer i den nye 14 nanometer chips er ikke veldig mange. GCN 1.3 fjerde generasjon fikk en modifisert blokkere prefetch instruksjon pre-henting). Det reduserer tiden av resultater av enheten ved prefetch-koden. Den andre innovasjon er to Manager for utførelse av oppgaver HWS (Maskinvare Scheduler). De akselerere fordelingen av oppgaver mellom hardware-ressurser. Det er, asynkron beregninger vil bli enda mer effektiv. Forresten, blokk av Multimedia Hurtigvalg mistet kontrolleren TrueAudio. Nå teknologien fungerer ved å moduler Beregne Enhet og asynkron kommunikasjon, absolutt.

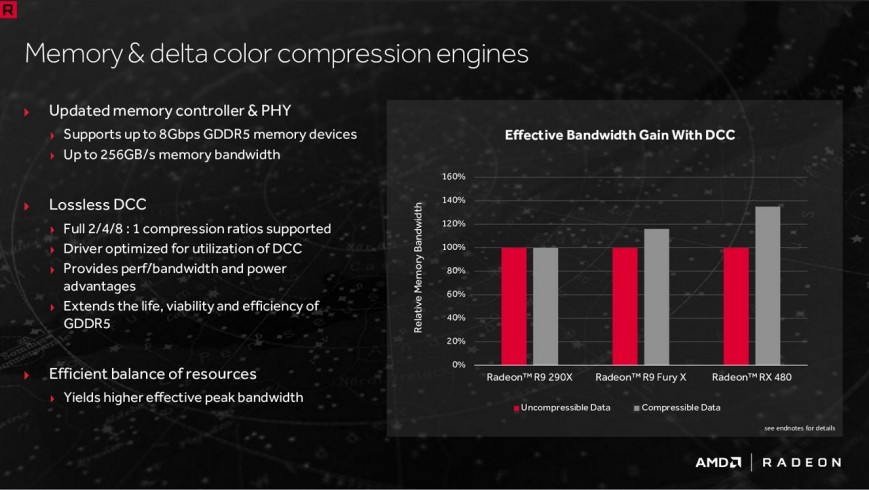

Av innovasjoner jeg merke til at Gpu-Polaris har en forbedret algoritme av slippe usynlig polygoner og komprimering funksjon innholdet i minne. Som i Pascal, implementert metoder for komprimering med forholdet 2:1, 4:1 og 8:1.
Minne AMD Radeon RX 480
I slutten, AMD hevder at på grunn av disse arkitektoniske forbedringer, ytelse per enhet Beregne Enhet har økt med 15%, sammenlignet med 480 Radeon RX Radeon R9 290.
Det er viktig at Polaritet” støtte for maskinvare dekoding av HEVC/H. 265 video med en Main profile 10. Det er et nytt grafikk-kort “pull” overføring av bilde til fargespekter av BT.2020 (10-bits fargedybde) og farge sub-sampling 4:4:4. Kortene er utstyrt med HDMI-2.0 b, DisplayPort 1.3 HBR3 og DisplayPort-1.4-utgaven av HDR. Det siste gir støtte for 8K oppløsning (opp til 7680х4320 punkter) ved 60 hz eller 4K, men når jeg søker på 120 Hz.

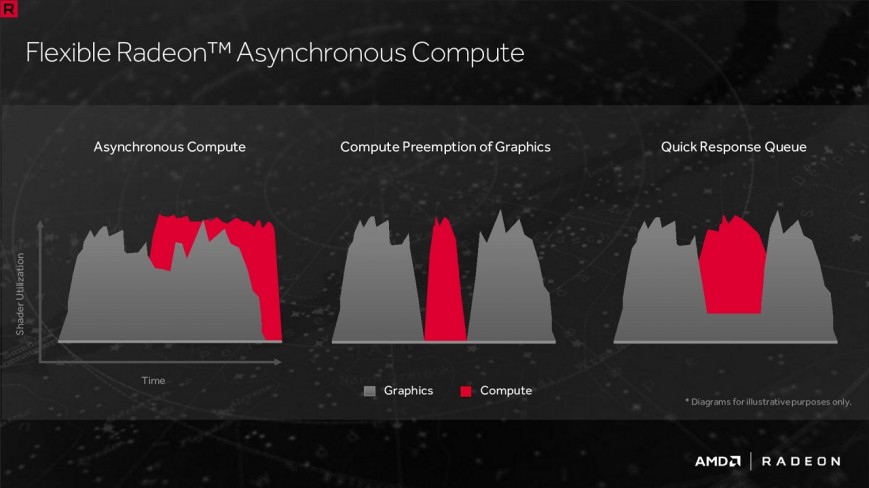

Asynkron computing, AMD Radeon RX 480
“Rød” sette på VR. Radeon RX 480 er posisjonert som den første rimelige skjermkort, ytelse, noe som er nok for spill med en virtual reality-hjelm. Ifølge statistikk, AMD, blant 1.43 milliarder personlige datamaskiner, bare 13 millioner systemer klar for VR revolusjon. Det er planlagt at neste år, disse Pc-er vil være mer — $ 100 millioner. Selvfølgelig, blant annet på bekostning av AMD.
For å være ærlig, jeg kan ikke dele alt dette oppstyret rundt virtuell virkelighet. For å spille prøvd, og ikke en gang, men jeg har inntrykk av at produsenten bare trenger noe å klamre seg til. Legge til en annen merket i listen over funksjoner som støttes av produktet. NVIDIA opererer på samme måte. Jeg tror husker du boom “brille” 3D? Bare late folk ikke annonsere TV-er og skjermer som støtter denne teknologien. Hvis du husker, du vet, enn hele endte. Så ikke utelukke at mote for VR vil forsvinne med tiden, vil du finne noe. I tillegg, i dag tilbehøret (hjelm) er dyrere Radeon RX 480. Oculus Rift — $ 600; HTC Vive — $ 800. Så ikke bli overrasket om blant de 100 millioner eiere som PC-er klar for virtual reality, innehaverne av hatter vil være minst en million mennesker.

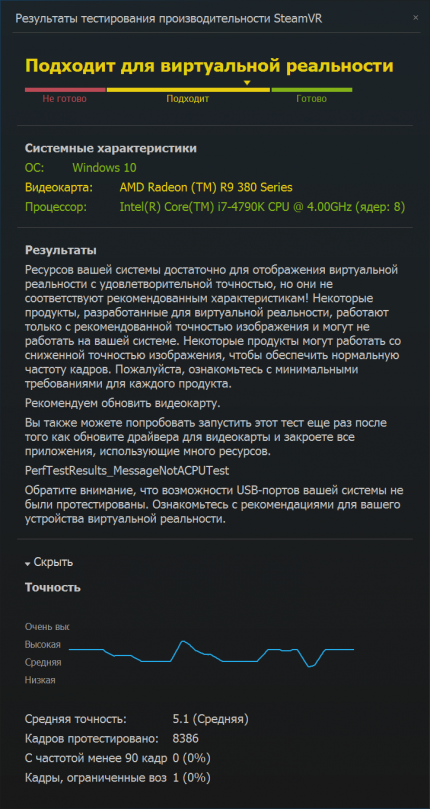

VR-ytelse Radeon R9 380X

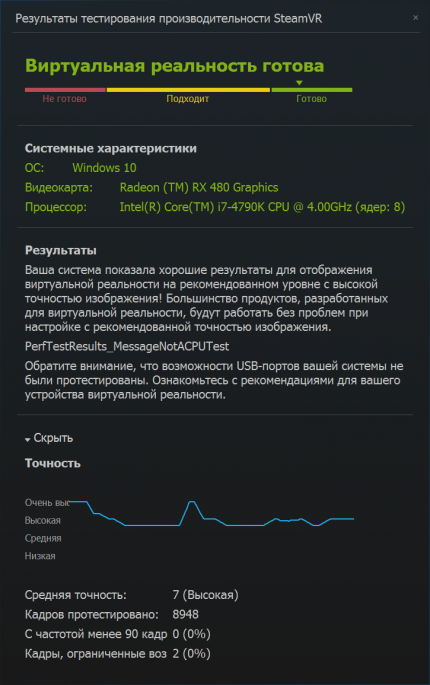

VR-ytelse Radeon RX 480
Men spill i Full HD med moderne spill er en viktig og mulig oppgave for Radeon RX 480.

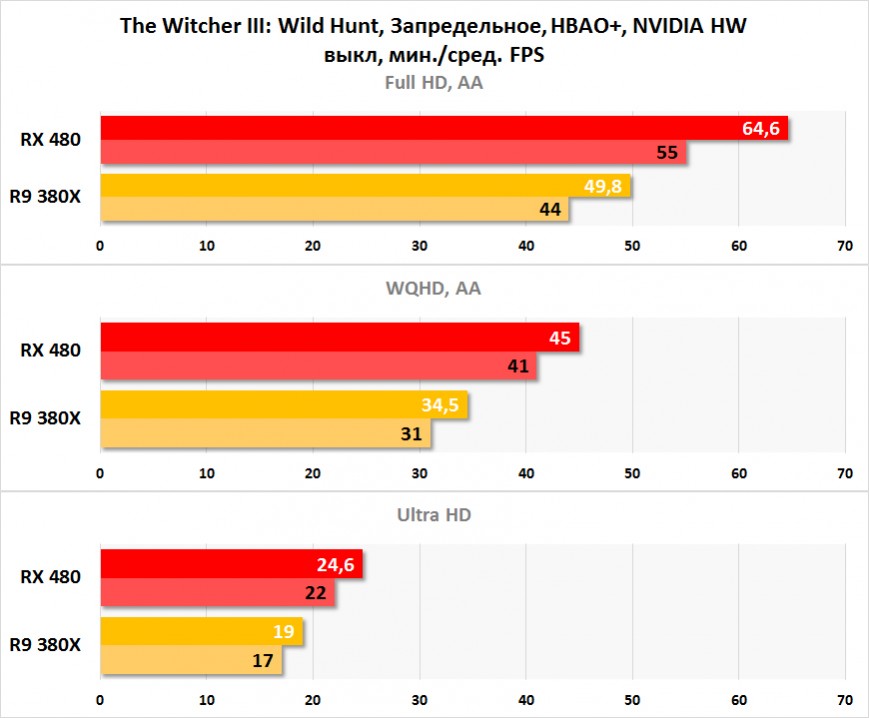

Ytelse sammenligning Radeon R9 380X og Radeon RX 480 i “the Witcher 3: wild Hunt
Referanse, akselerasjon, energibruk, oppvarming, støy
“De er så forskjellige, men fortsatt sammen.” Til NVIDIA gjør sin referanse til elite innovasjoner, rett Grunnleggerne Edition med en høy prislapp, AMD, tvert imot, bestreber seg på å redusere kostnadene i tråd med Radeon RX 400. Ikke overraskende, er at du kan forstå alt. I slutten, for å selge ut 4 Gigabyte-versjonen koster $ 200, og 8 Gb-versjonen for $ 240. Anbefalt russiske priser inkluderer skatt, og alt annet som er vist i tabellen.
AMD Radeon RX 480
AMD Radeon R9 390
Navnet på chip
Polaris 10 (Ellesmere -)
Grenada PRO
Prosess-teknologi
14 nm
28 nm
Antall CU-blokker
36
40
Antall stream-prosessorer
2304
2560
Antall tekstur-enheter
144
160
Antall ROP
32
64
Det andre nivået cache
2 MB
1 MB
Core frekvens
1120 (1266) MHz
1000 MHz
Minne
GDDR5, 4/8 GB, 2000 (8000) MHz
GDDR5, 8 GB, 1500 (6000) MHz
Minne grensesnitt
256-bit
512 bits
Minne båndbredde
240 GB/s
386 GB/s
TDP
150 W
275 W
Mat
6-pin
8+6-pin
Pris
Anbefales for versjonen med 4 GB — 16 310 rubler ($200)
Anbefales for versjonen med 8 GB 18 970 rubler ($240)
Faktisk — 25 000 GNI.
Meg til testen fikk versjonen med 8 GB minne. Det koster $ 40 mer kostbare enn 4 Gigabyte-modellen. I den russiske virkeligheten — 2000-3000 rubler mer. Og fortsatt tror det er et grafikkort med dobbelt antall “hoder” er det mest aktuelle alternativet i 2016. Tro meg, “the wizard of optimalisering ponadelat spill der 4 GB vil ikke være over.
Design referansegruppe gjenkjennelig. Lik deksel av kjøleanlegget er brukt, for eksempel, Radeon R9 X. Softech plast, alt. Og likevel trekker oppmerksomhet til det faktum at skriften av merkevaren Radeon endret. En annen liten re-branding.
Referanse for AMD er ekstremt viktig. Særlig referanse modeller vil gå på salg i anbefalt pris. Det er PR, og prisen er et viktig aspekt i linjen av Radeon RX 400. Partnere i “rød” vil sikkert bli tilbudt mye dyrere, men på samme tid, høyere kvalitet customi. Grunnlaget spesielt av referansen er kulere med pumpehjul av den tangentielle vifte.
AMD Radeon RX 480

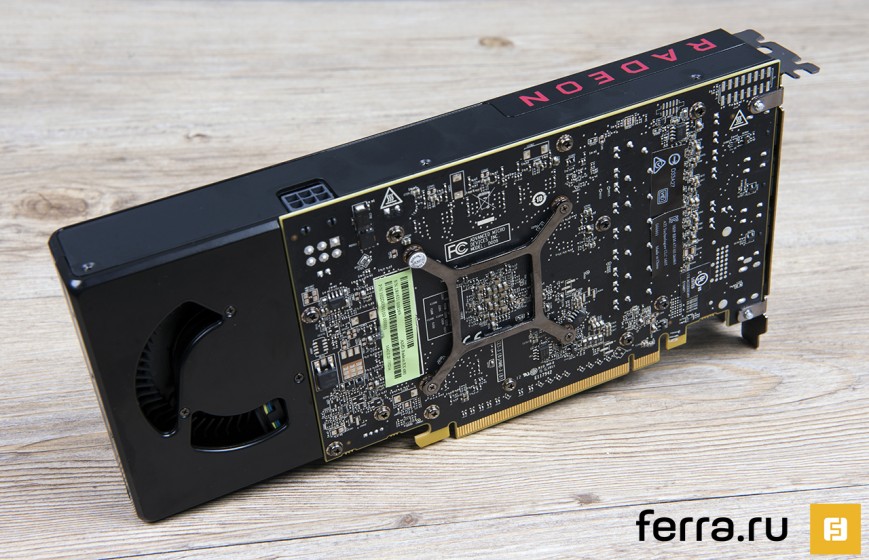

Bilde av baksiden, så det tyder på at PCB fra Radeon RX 480 et lite. Bare deksel for luftinntaket måtte bli noe forlenget. Det er kjent at henvisningen fra XFX vil få bukletom.
Ulempen med AMD Radeon RX 480
I sammenligning med samme Radeon R9 390 grafikk Polaris har gjort et stort skritt mot energieffektivisering. Selvfølgelig, “skyld” rundt 14 nanometer prosessen teknologi, men poenget er følgende: i rollen som ekstra fôring er bare en 6-pin strømkontakt. Bruk monster mnogovershinny kjølere er ikke nødvendig.
Kjølesystemet har to utvidelsesspor.

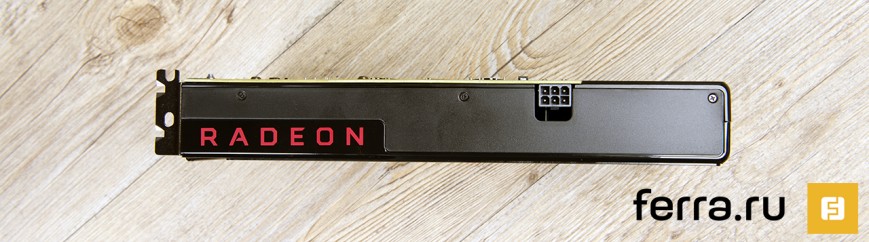

AMD Radeon RX 480, topp utsikt

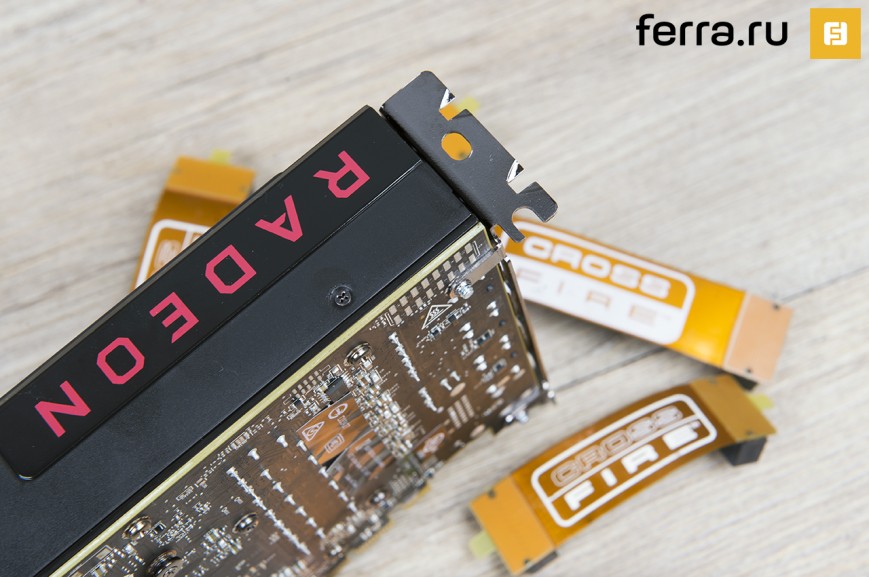

AMD har lang forlatt broer for å kombinere flere skjermkort i CrossFire-matrise. Og derfor PCB har mistet atavism i form av “kamskjell”.
Design, funksjoner av AMD Radeon RX 480

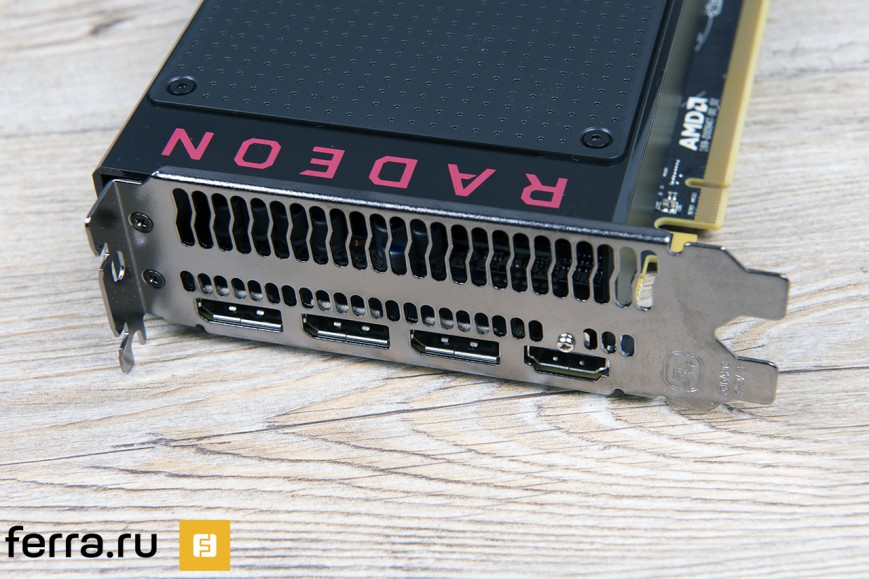

I favør av mer effektiv drift av kjølesystemet utviklerne av Radeon RX 480 nektet å DVI. Ingeniørene har redusert risten innløp. Opprørt er ikke nødvendig. Sammen med kortet produsenter legger fleksibel HDMI til DVI.
Video-utganger AMD Radeon RX 480

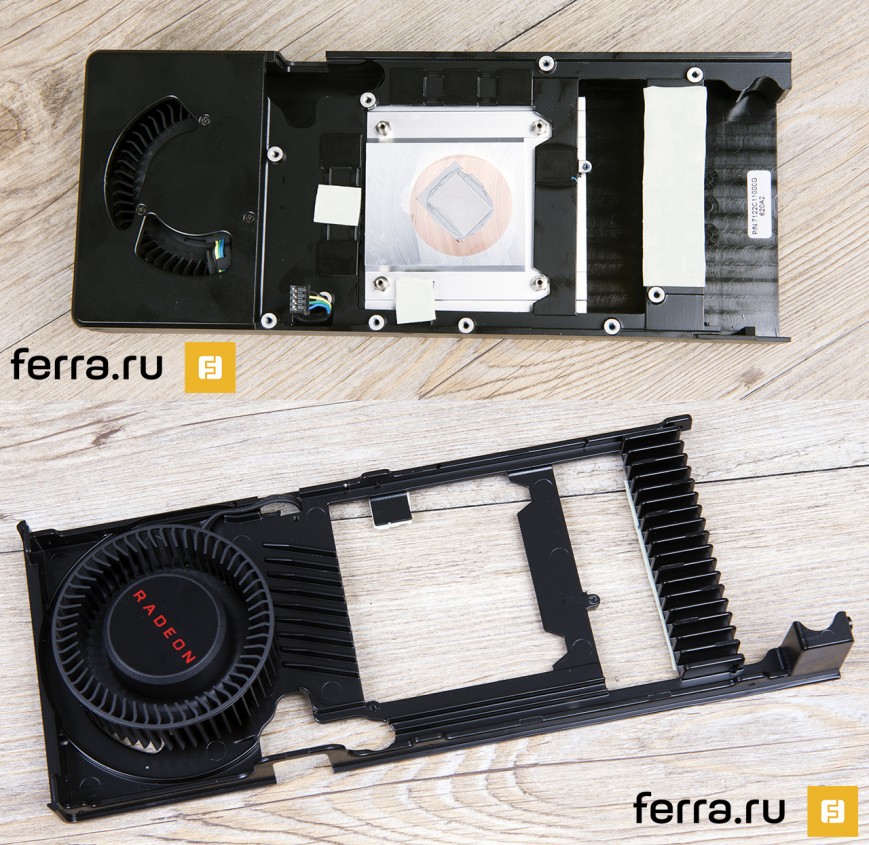

Kjøligere av Radeon RX 480 er fjernet rett og slett. For minnebrikker og strømforsyning delsystem har en separat metallplaten. Med elementer på PCB-kontakter på grunn av boksene. Direkte med chip “snakker” liten kobber-av aluminium radiator.
Cooling system, AMD Radeon RX 480

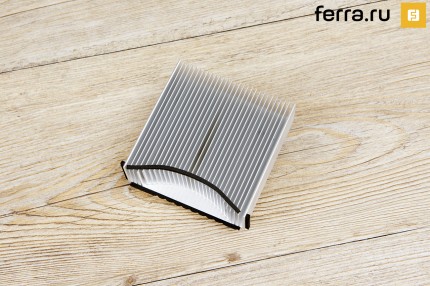

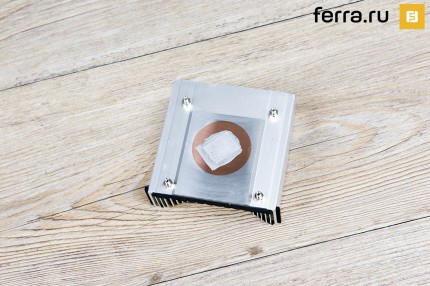

Jeg vil selv si små, kobber-av aluminium radiator. På den annen side, vi forstår alle at mirakler ikke skje. Hvis du oppretter et kart for $ 200, vil du nødt til å ofre noe. “Rød” bestemte seg for å gjøre det.
Radiator AMD Radeon RX 480
Radiator AMD Radeon RX 480

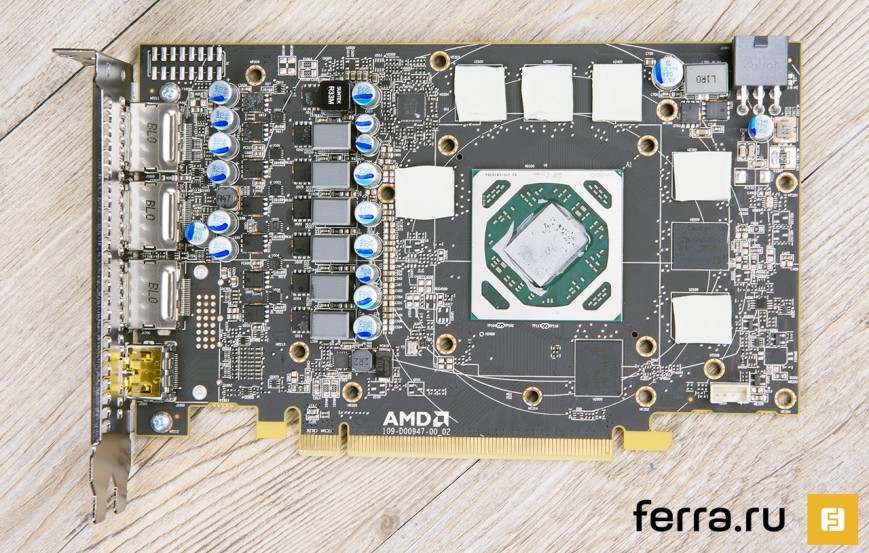

Og her er trykt kretskort. Ikke noe spesielt i det. Strømmen delsystem av GPU består av seks faser.
Kretskort, AMD Radeon RX 480
Under legg kortet varmet opp til 83 grader Celsius. Det er mye for en 150-watts strømadapter. Men GPU frekvens holder stabil 1266 MHz. Viften spinner opp 2200 rpm i en avstand På en meter fra måleinstrumentet er festet til 45 dB. Støyende. Slik fungerer innrømme for kjøligere ineffektiv. Maksimal hastighet for RX 480 Radeon, forresten, er 90 grader Celsius. Videre chip strupes. Under testing i laboratoriet var veldig varmt, 28 grader Celsius. Ikke utelukke at det i et godt ventilert område, grafikk prosessor vil være oppvarmet mindre.
Overvåking av ytelse av AMD Radeon RX 480

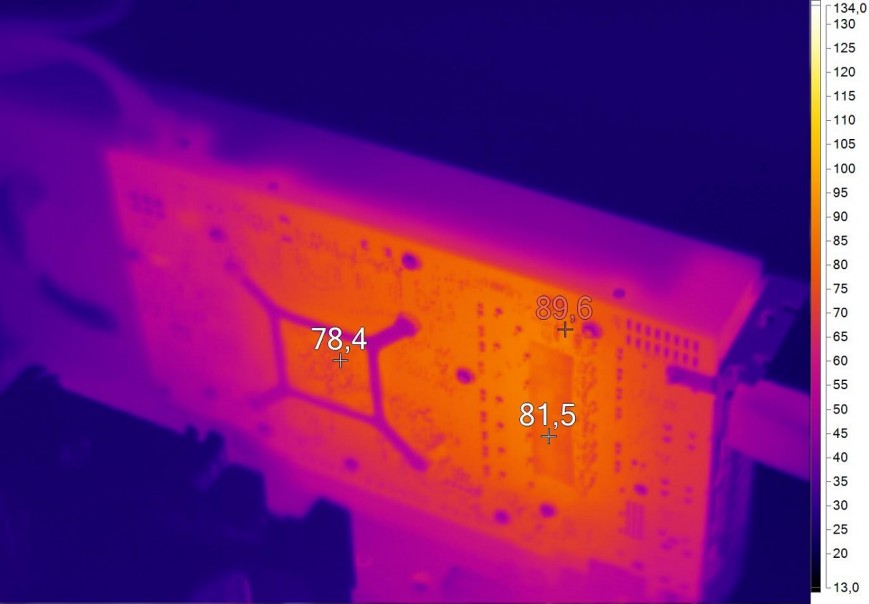

Den vanskeligste varmer opp motoren strøm, noen ganger opp til 90 grader Celsius. Hadde det verre, for å være ærlig. Så på alle ønske om å kaldt ringer Radeon RX 480 er umulig. Lagre på kjøligere gave er ikke bestått.
Klimaanlegg, AMD Radeon RX 480

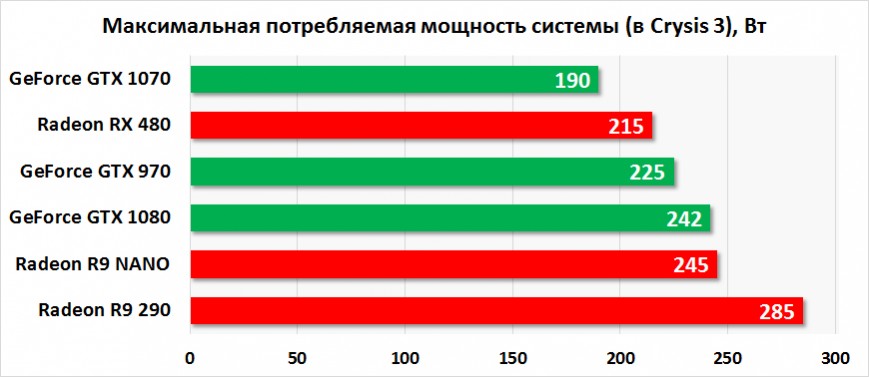

Forbruker nye veldig lite. I forhold til effektiviteten av Radeon RX GeForce GTX 480 er dårligere til 1070, men forbigår GeForce GTX 970.
Energiforbruket av AMD Radeon RX 480
I drivere 16.6.2 integrert system WattMan. Dette er en veldig praktisk terminal for å administrere grafikk-kort, samt overvåking av nøkkeltall. Kontrollpanelet i form av visuell grafikk rapporter GPU temperatur, frekvens og hastighet av arbeidet minne og vifte. Her er akselerasjonen.
Frekvensen av GPU endres i trinn på 5%, men ikke mer enn 20%. Hastigheten på minnet til 2250 MHz. Det er en mulighet for å justere spenningen. Den høyeste innstillingen for GPU og GDDR5 — 1150 mV. Begrense makten til 50%.

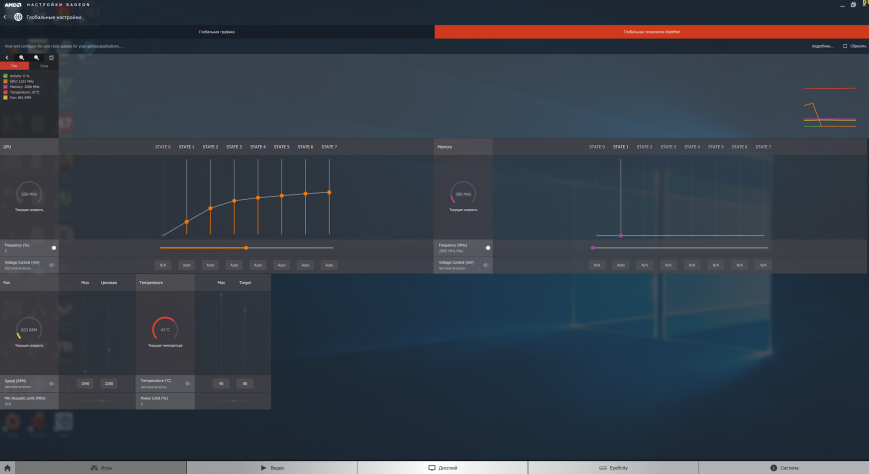

Arbeide med WattMan
Med overklokke spesielt utstedt meg et eksempel på når det ikke er angitt. Minnet overklokket opp til en angitt grense. Takk for det. Men frekvensen av chip var i stand til å heve bare 5% til 1330 MHz. I denne modusen, for å unngå gass, bør også fjerne glidebryteren for hastigheten på viften til 2600 rpm Blir veldig støyende.
Konklusjonen er skuffende. Referanse for akselerasjon er ikke veldig egnet. Jeg håper den tilpassede versjonen vil bli mer kvikk i denne sammenheng.
Overklokking, AMD Radeon RX 480
Side 2: spillytelse, beregninger, konklusjon
