Über den Einfluss der Wärmeleitpaste
Natürlich, in der Lage! Auftragen der Wärmeleitpaste auf die CPU ist sehr einfach. Diese triviale Prozess leicht zu beschreiben mit einem kurzen Satz: du nimmst und du trgst. Jedoch fragte ich mich: beeinflusst die Weise des Auftragens термоинтерфейса auf die Effizienz der Kühlung des Chips. Wie immer, ein Experiment.
Iron Experiment: wie man richtig Wärmeleitpaste aufgetragen werden
Bei einigen Benutzern gibt es Zweifel an der Tatsache, dass zwischen dem Prozessor (Körper, выделящим Wärme) und die Basis des Kühlsystems (Körper, забирающим Wärme) überhaupt benötigt wird eine leitende Schicht. Wir wissen, dass die Wärmeleitfähigkeit von Kupfer — meistens die Grundlage jeder Kühler erfüllt genau aus ihm heraus — beträgt 401 w/m*K. ein Hoher Wert, so dass die meisten Kühlsysteme und sind aus diesem ne-Metall. Wärmeleitfähigkeit die billigste Wärmeleitpaste KPT-8, die wiederum gleich 1 w/m*K. Es ist was passiert? Die Entstehung einer solchen Schicht nur verschlechtern die Kühlleistung? In der Praxis geschieht aller mit der Genauigkeit bis zu im Gegenteil. In der Welt gibt es mit den Prozessoren und CPU-Kühler mit perfekt glatten Oberflächen. Risse, Hohlräume und Ehe Frank bei der Produktion — alle diese defekte «glättet» Wärmeleitpaste. Andernfalls wird die Luft dort ankommt, dessen Wärmeleitfähigkeit bei einer Temperatur von 25 Grad Celsius beträgt 0,0262 w/m*K, und bei einer Temperatur von 70 Grad Celsius — 0,0292 w/m*K.
Wärmeleitpaste in ein paar hundert mal schlechter als Kupfer leitet die Wärme. Aber ohne Sie überall.
Der Basis CPU-Kühler haben oft eine andere Form. Manchmal ist es ein Bug, manchmal — Funktion. Zum Beispiel, Sohle Noctua-Kühler haben eine spezielle wellige Oberfläche. Oder hier водоблоки referensnych «vodyanok» Firma ASETEK haben eine ausgeprägte konische Form. Endlich, ich bin sicher, viele wissen über die Firma Thermalright, und zur gleichen Zeit über die Tatsache, wie seinerzeit преображались seine Kühler nach einer manuellen Läppen und Polieren der Basis. In der Regel, Beispiele — Masse.

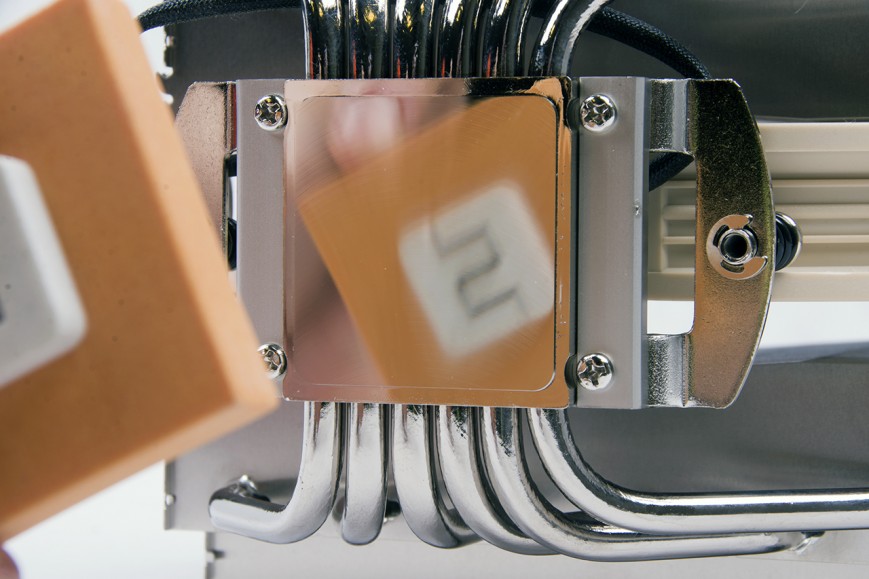

Basis Noctua NH-D15S
Mit Armen auftragen der Wärmeleitpaste im Dienst begegne ich ständig. Zum Beispiel, bei der Studie «Innereien» Notebooks hin und wieder begegnest du offen пофигистское Beziehung auf diese einfache Prozess. Es ist klar, dass das Förderband Zusammenbau, und niemand war wirklich nicht die Mühe machen, über diesen Prozess. Es ist jedoch kein Geheimnis, dass die meisten Laptops sind anfällig für überhitzung. Oft Wechsel/Update термоинтерфейса, gepaart mit Respekt dem auftragen der Paste reduziert die Temperatur des Prozessors und der Grafikkarte. Sie sind nicht троттлят, erhöht sich die Leistung des Notebooks.

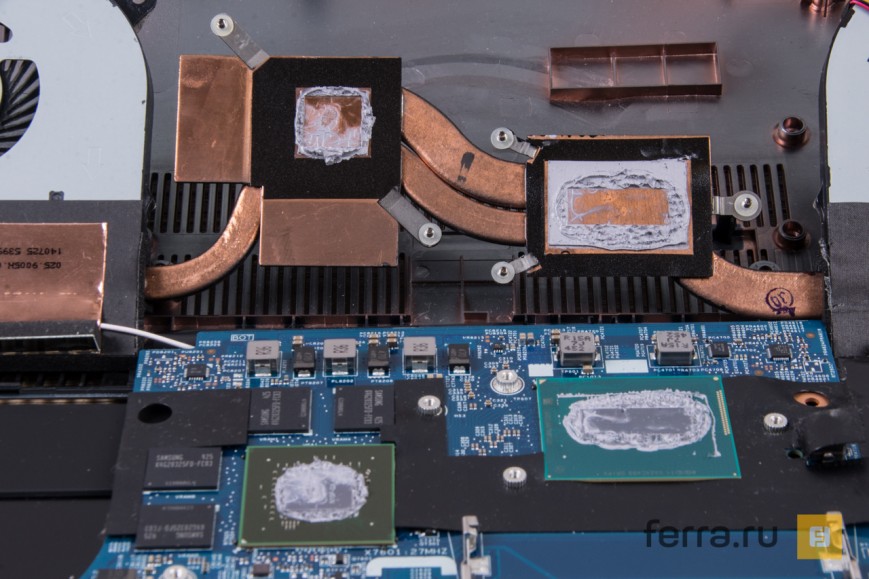

Fahrlässige auftragen der Wärmeleitpaste vom Hersteller des Notebooks
Minderwertigen Wärmeleitpaste Real treffen auch unter der Abdeckung der CPU. Dort, wo die unerfahrenen Benutzer ist es besser, nicht zu klettern. Am deutlichsten tritt der Fehler in Intel-Chips. Mit der Veröffentlichung der Ivy-Bridge-Generation im Jahr 2012 statt Lötmittel-Hersteller begann die Billig Wärmeleitpaste von zweifelhafter Qualität. Am Ende Prozessoren Sonnen stärker geworden, aber schlechter beschleunigen. Traurig ist die Sache in der Familie Haswell Chips. In Ihnen wird offen mittelmäßig термоинтерфейс TIM (Thermal Interface Material). Er schnell vertrocknet. Im Endeffekt ein Top-End-Chips wie dem Core i7-4770K, brauchen Sie richtig starke Kühlung, und für оверклока — ausschließlich суперкулер oder NWO.

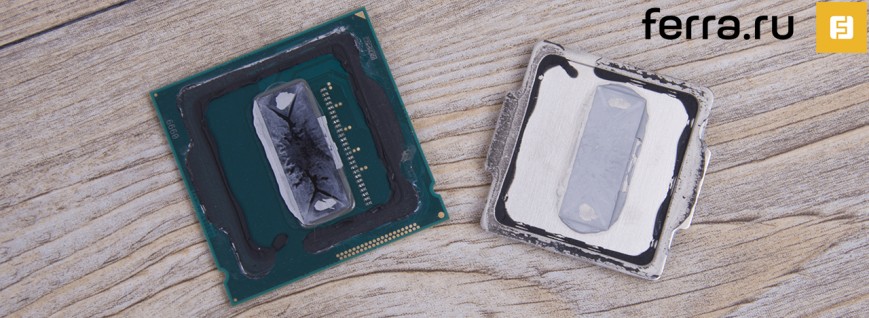

Minderwertiger Wärmeleitpaste unter dem Deckel Intel Core i7-4770K
Befreien Sie sich von TIM in den Prozessoren Intel wirklich nur auf eine Weise — mit Hilfe des Scalping. Ich warne Sie: diese Aktion ist gefährlich, da der Chip sonst zu Funktionsstörungen kommen kann. Darüber hinaus Gerät das ganze komplett ausgebaut garantieren. Und doch ist die Entfernung des getrockneten Wärmeleitpaste mit dem nachfolgenden auftragen des flüssigen Metalls radikal verbessert die Situation. Core i7-4770K nach Scalping Geburt annahm, er wurde kälter, auf (!) 22 Grad Celsius. Plus der Streuung zeigte sich als wahrer owerklokerski Prozessor. Informationen zum скальпировании Prozessoren Haswell und Skylake habe ich bereits geschrieben.

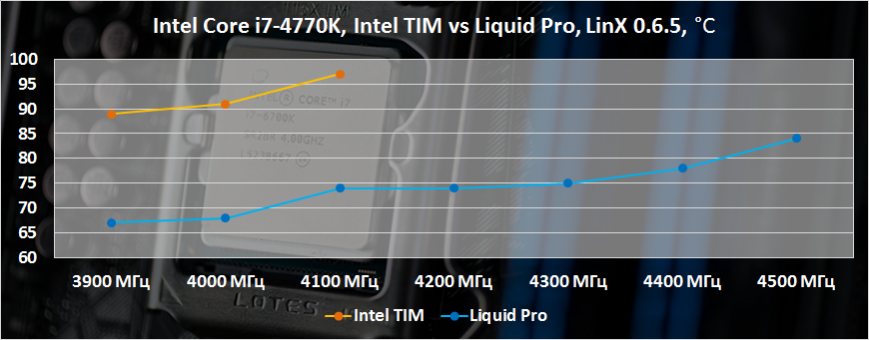

Die Ergebnisse von Scalping-CPU
Wie Sie sehen können, unterschätzen die Bedeutung der Wärmeleitpaste im System nicht. Vielleicht gerade deshalb im Handel sind eine große Anzahl von verschiedenen Pasten. Vor allem Sie geben die gleichen Firmen, die produzieren Kühler. Natürlich, die Qualität und die Kühlleistung bei dieser oder jener Produktion unterschieden. Ich schrieb, dass die Wärmeleitfähigkeit KPT-8 (Silikon Paste теплопроводная) gleich 1 w/m*K. Effizienz «Алсил-3», basierend auf der Basis von Aluminiumoxid, beträgt etwa 1,6-1,8 w/m*K. es Gibt noch die Wärmeleitpaste, die auf die Silber-OXID verwendet. Sie besitzen eine Wärmeleitfähigkeit auf Ebene 7-8 w/m*K. Bei meinem Lieblings-Liquid Metal — 70-80 w/m*K, aber nicht verwendet werden, beim Anschluss von zwei Metalloberflächen. Reaktionen hervorrufen wird, mit irreversiblen Folgen.
Bei термопаст unterschiedliche Zusammensetzung unterschiedlicher Kosten und unterschiedlicher Wärmeleitfähigkeit. Aber erwarten Sie nicht die grundsätzlichen Unterschiede in der Effizienz der Kühlung
Unten ist ein Vergleich der Effizienz der Kühlung Billigen KPT-8 mit teuren Noctua NT-H1. Im Stand wurde der Prozessor Intel Core i7-5960X (rezension), arbeitet auf der Frequenz von 3,5 GHz. Teurer Schnittstelle effizienter zu erwarten war billiger. Etwa sieben Grad Celsius. Einerseits macht keinen großen Unterschied. Vor allem in Anbetracht der Kosten für ein Gramm Substanz. Andererseits, manchmal ist es gerade diese sechs oder sieben Grad genug, um die stabilen Betrieb des Computers. Also auf термопасте besser nicht sparen.
Vergleich der Effizienz der Kühlung KPT-8 und Noctua NT-H1
Unten ist der Nominalwert Gramm der einen oder anderen Wärmeleitpaste. In der Regel auf der Tube 3-4 Gramm reicht für 4-5 mal. Wenn das Produkt effizient nutzen, natürlich. Doch, genau dafür sind wir da und versammelten sich.
Der Preis für ein Gramm Wärmeleitpaste
Titan TTC-G30015
186,6 Rbl.
GELID GC-Extreme
159 Rbl.
Noctua NT-H1
140 Rbl.
Zalman ZM-STG2
137,1 RUB.
Deepcool Z5
130 Rbl.
Arctic Silver 5
126,6 Rbl.
Thermalright Chill Factor 3
117,5 Rbl.
Алсил-3
70 Rubel.
Arctic Cooling MX-4
68,5 Rubel.
Алсил-5
50 Rubel.
Arctic Cooling MX-2
44,6 Rubel.
KPT-8
4,4 Rubel.
Testen
Für das Experiment benutzte ich eine leistungsstarke CPU Core i7-5960X mit einer TDP von 140 Watt. Die Frequenz für alle acht Kerne fixiert auf eine stabile Frequenz von 3,5 GHz bei einer VCore-Spannung von 1,05 V. Охлаждала Chip wartungsfreie System Wasserkühlung Corsair H110i GT (review). Die Drehzahl der Lüfter ebenso streng fixiert auf der Frequenz von 550 U/min. die Raumtemperatur lag bei 24,5 Grad Celsius.
Haswell-E ist die größte (in der Größe) Desktop-Prozessor von Intel
Der Hauptheld des Experiments wurde ein 125-Gramm-Tube Volkes (sprich — selbst billige) Wärmeleitpaste KPT-8. Nach jedem auftragen Schnittstelle der CPU-Oberfläche und Kühler обезжиривались. Dann die Prozedur wiederholt. Нагружал Prüfstand-Software-Paket LinX 0.6.5. Jeder Test dauerte 15 Minuten.
Eine Tube Wärmeleitpaste KPT-8
So wie man Wärmeleitpaste auftragen? Am Beispiel von den gleichen Sammlern Notebooks sehen wir, dass diesem Moment nicht keine Bedeutung beigemessen wird. Kann und nicht muss? Es existiert die Meinung, dass die einzig richtige Methode ist die gleichmäßige auftragen der Wärmeleitpaste auf der gesamten Fläche теплораспределительной Abdeckung der CPU. Ein solches Verfahren wird sichergestellt, dass die interface-Schicht ist in allen Bereichen zwischen der Sohle Kühler und Chip. Ich persönlich halte mich an genau dieser Methode. Ich nenne ihn «Klassiker».
Die zweite verbreitete Methode ist das auftragen der Tropfen der Paste auf die Mitte der Abdeckung des Chips. In der Theorie Kühler macht die ganze restliche Arbeit für Sie, nämlich während der Schleiffläche gleichmäßig verteilt термоинтерфейс zwischen der Basis und теплораспределительной Deckel «Stein».
Klassiker ist, wenn die Wärmeleitpaste aufgetragen und gleichmäßig in einer dünnen Schicht über die gesamte Oberfläche der Abdeckung CPU
Was ist mit den anderen Möglichkeiten? Prozessor äußerlich hat eine quadratische oder rechteckige Form, sondern direkt den Kristall, der sich unter теплораспределительной Deckel, kann unterschiedlich sein. Ich habe als Beispiel скальпированный Core i7-4770K. Bei ihm Silizium-Chip hat eine ausgeprägte rechteckige Form. In der Tat, so ein «Stein» ist sehr schwer abkühlen, und was die Praxis zeigt. Kristalle Skylake eher versuchen, an eine quadratische Form. Haswell-E, die in diesem Artikel verwendeten — auch. Also zu den «Klassikern» und «Tropfen» noch sechs Hinzugefügt Verarbeitungsmethoden. Die meisten aus Spaß.
«Tropfen»

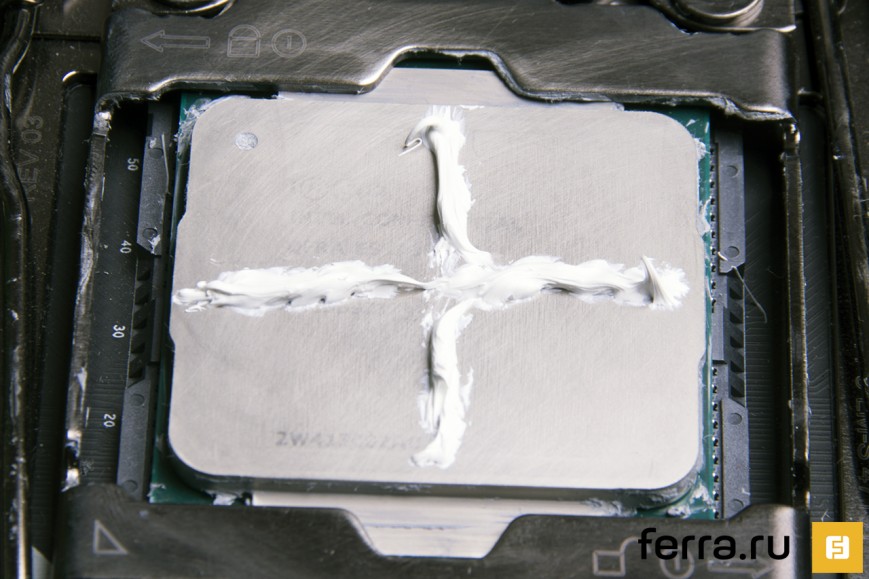

«Plus»
«Kreuz»
«Vertikale Linie»
«Horizontale Linie»
«Spirale»
«Ziel»
«Klassiker»
Doch die Ergebnisse waren durchaus ernst. Am stärksten Prozessor heiß gelaufen bei dem Verfahren namens «Horizontale Streifen». Mit dieser Methode fixiert die maximale показаетль Erwärmung von einem der Kerne — 79 Grad Celsius. Die wenigsten Chip wärmte sich bei der Regelung unter dem bedingten Namen «Plus». Allerdings ist der Unterschied zwischen dem schlechtesten und dem besten Ergebnissen belief sich auf nur 2,5 Grad Celsius. Ein solches Ergebnis deutet auf die einzig mögliche Schlussfolgerung: besonders über die Mühe dem auftragen der Paste auf die Abdeckung des Prozessors keinen Sinn. Die gängigsten Methoden — von «Klassik» und «Tropfen» — den Dritten und vierten Platz jeweils.

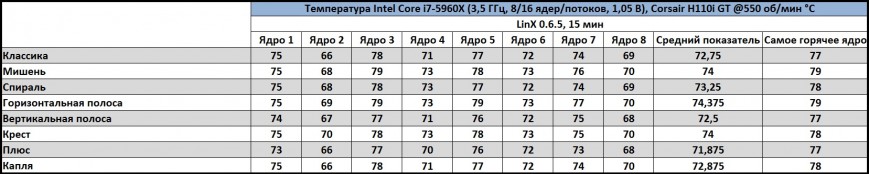

Die Testergebnisse

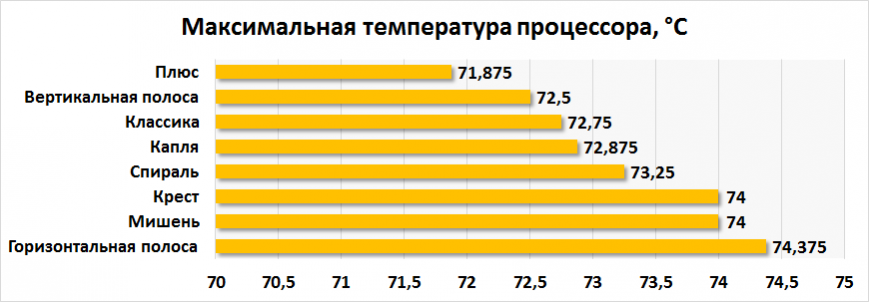

Eine visuelle Darstellung der Testergebnisse zeigt die nachstehende Grafik.
Die Testergebnisse
Abschließend
Und der Gewinner ist…
Das ist, was «heilig-Kreuz» macht! Er ist «Plus». Artikel — Comic, aber wie Sie wissen, in jedem Witz steckt auch ein Körnchen Wahrheit. Wärmeleitpaste für den Computer ist wichtig. Das Experiment zeigte, dass nicht nur die Qualität der Oberfläche wirkt sich auf die Effizienz der Kühlung, sondern auch die Methode des Auftragens. Doch seien wir einmal ehrlich: den Unterschied in 2,5 Grad Celsius zwischen dem besten und dem schlechtesten Wege beim ganzen Wunsch nicht nennen wesentliche. Deshalb tragen Sie die Paste so, wie Sie es wollen. Die Hauptsache — nicht übertreiben mit der Menge.
Wie Sie sehen, vieles in dieser Frage hängt von der Qualität der Kühler. Traeger Corsair H110i GT bietet eine zuverlässige und starke Einspannung der Basis an die CPU. Glatte Sohle. Deshalb bei einer beliebigen Weise der Auftragung der Wärmeleitpaste mehr oder weniger gleichmäßig über die Oberfläche verteilt теплораспределительной Abdeckung des Prozessors. Und auf die Effizienz der Kühlung die eine oder andere Methode praktisch keinen Einfluss.
