Alt vi venter på prosessorene på arkitekturen av Zen. Sammen med AM4 plattform. Imidlertid, full-skala produksjon av de nyeste produktene på AMD vil begynne med det mest optimistiske overslag bare ved slutten av dette året. Selvfølgelig, før den skjebnesvangre kunngjøring av “red” er nødvendig for å opprettholde relevansen av eksisterende løsninger. Til dags dato, prosessor fikk et par eldre linjer 32 og 28 nanometer chips. Den mest produktive er fortsatt ansett som den FX-serien av prosessorer. For AM3-plattformen+ AMD partnere har utgitt flere interessante modeller. En slik falt i mine hender.
ASUS 970 PRO Gaming/Aura
Tekniske egenskaper og design

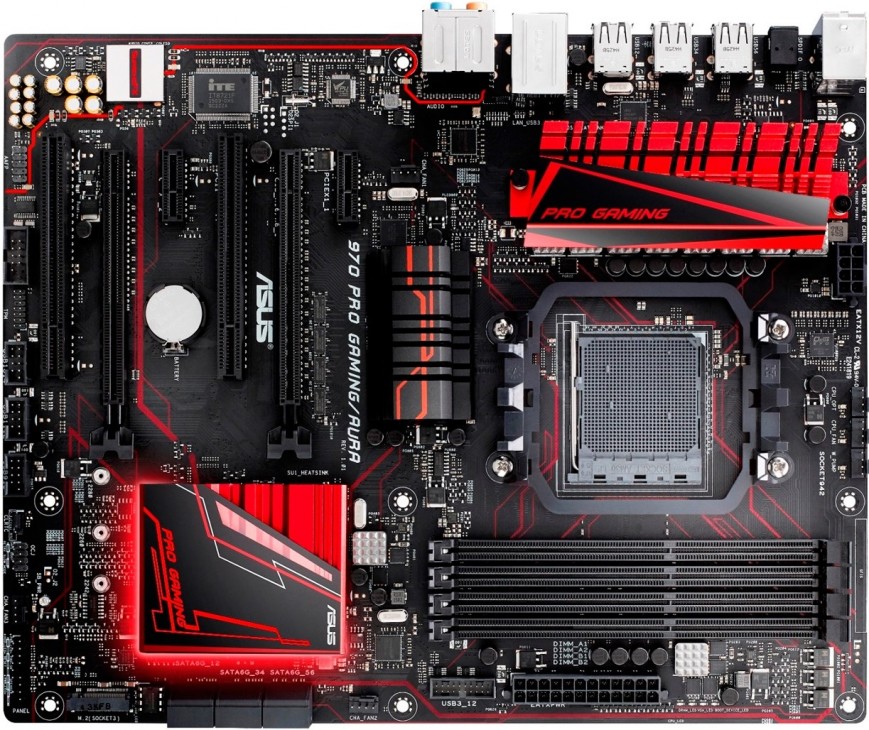

Hovedkortet 970 PRO Gaming/Aura basert på en gammel brikkesett 970. Dette betyr at vi har å gjøre med en dual-chip utformingen av den logikk som North bridge er ansvarlig for ruting PCI Express-og Sør — for et sett av slike grensesnitt, for eksempel SATA og USB. Plattform AM3+ på bakgrunn av LGA1151 (for Intel-prosessorer varen har blitt lagt til) er alvorlig utdatert. Og likevel gjennom arbeidet i selskaper som ASUS en eller annen måte klarer å utligne forskjellen mellom dem i funksjonalitet. 970 PRO Gaming/Aura — bevis på det. Avgift fikk en moderne USB-3.1-porter og M. 2.
ASUS 970 PRO Gaming/Aura
Kontakt
AM3+
Brikkesett
AMD 970
Minne støtte
4x DIMM-spor, DDR3-1066-2133, opp til 32 GB
Utvidelse spor
2x PCI Express x16
2x PCI Express x1
2x PCI
Disk subsystem
6x SATA 3.0
1x M. 2 (PCI Express 2.0 x4)
Lyden
SupremeFX (Realtek ALC1150)
Nettverk
Intel I211-PÅ, 10/100/1000 Mbps
Grensesnitt på baksiden
1x PS/2
8 x USB 2.0
2x USB-3.1
1x S/PDIF
1x-RJ-45
6 x 3,5 mm jack
Formfaktor
ATX
Pris
$110
Kjøp
Ring vertelki:ASUS 970 PRO Gaming/Aura3inline

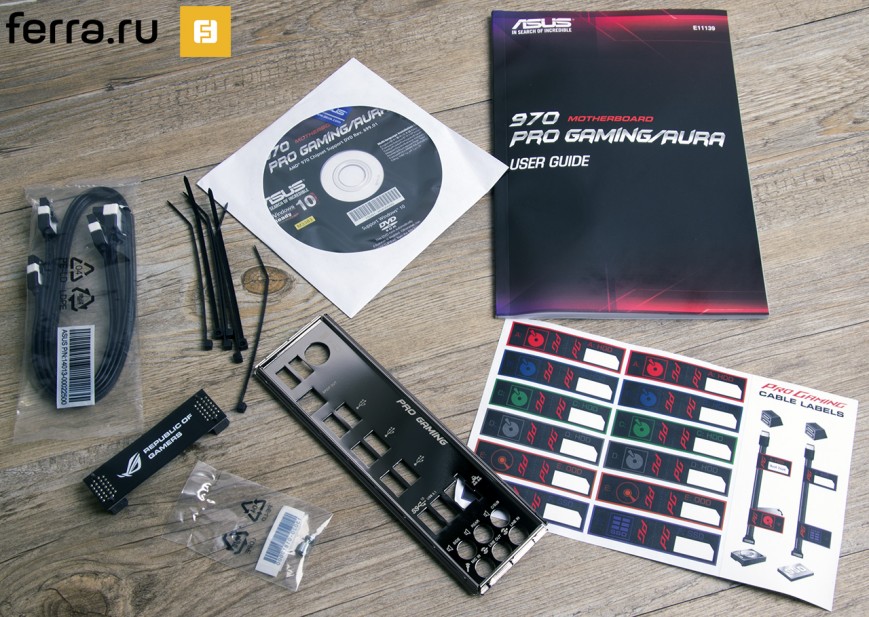

I boksen som hviler 970 PRO Gaming/Aura, ikke har noen eksklusiv trekk til henne i det hele tatt var verdt å nevne. Vi har avtale med enheten i middels prisklasse, men levering av macplay Kuts. I nærvær av en nyttig håndbok, CD med drivere og programvare knyttet til, samt plugg for hull I/O-panelet. Et standard sett. I tillegg har satt i en boks spesiell identifikasjon klistremerker for SATA-kabler, men ledningene seg bare to stykker. Ikke nok! Til slutt, jeg oppmerksom på tilstedeværelsen av en SLI-broen, med inskripsjonen Republikken Spillere og syv nylon kabel-bånd.
Den medfølgende ASUS 970 PRO Gaming/Aura

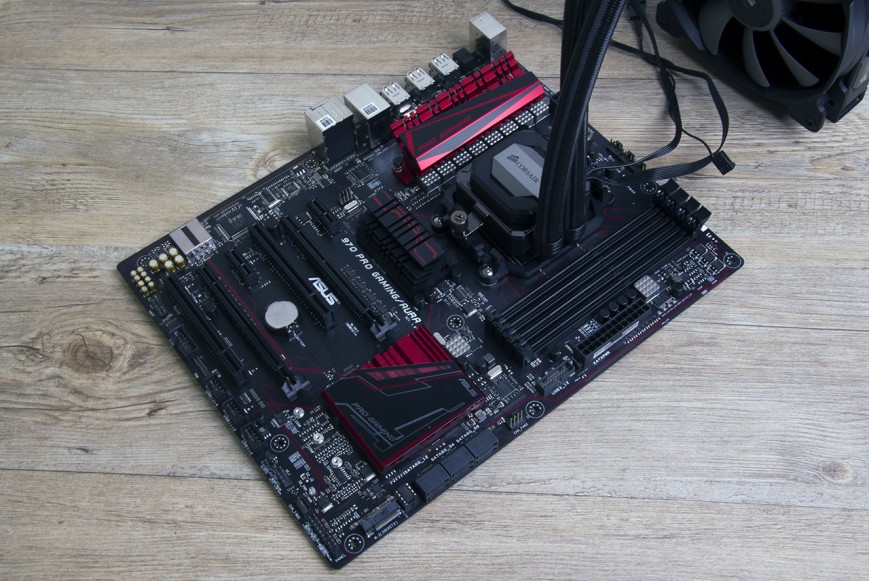

Hovedkort basert på ATX formfaktor. Det tillater deg å unsolder syv utvidelsesspor, men I 970 PRO Gaming/Aura har bare seks. Anstendig størrelse “er spist av” kjøling på North bridge. Som et resultat, er enheten i butikker “alle N av RR”, unsoldered med to PCI Express x16 PCI Express x1-og PCI, henholdsvis. Ledningene er god. For eksempel, den første prosessoren fra kontakten er PCI Express x1, og allerede bak PCI Express x16-spor. Alle PEG designet for montering grafikk-kort loddet på forhistoriske PCI. Hva gir denne ordningen? Først, kan du installere alle CPU kjøler, så det vil ikke blokkere i nærheten PCI Express x16-spor. For det andre, den diskrete grafikkort (og det vil i alle fall fordi FX chips ikke har innebygd video) vil begrense tilgangen til PCI brukt mindre og mindre. 970 PRO Gaming/Aura støtter AMD CrossFire og SLI-modus x8+x8.
ASUS 970 PRO Gaming/Aura
Styret å kople til opptil seks fans. Alle kontaktene — 4-pin. Drift av PWM-“carlsons” er konfigurert i BIOS, eller ved hjelp av spesiell programvare.

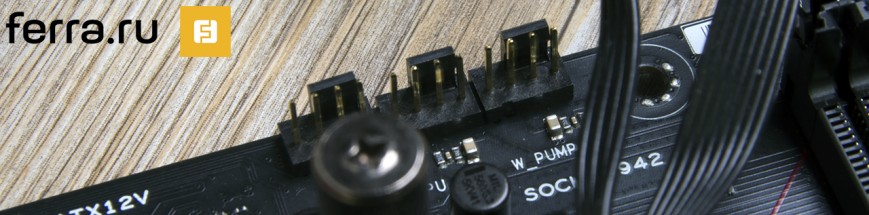

Kontakter for fans ASUS 970 PRO Gaming/Aura

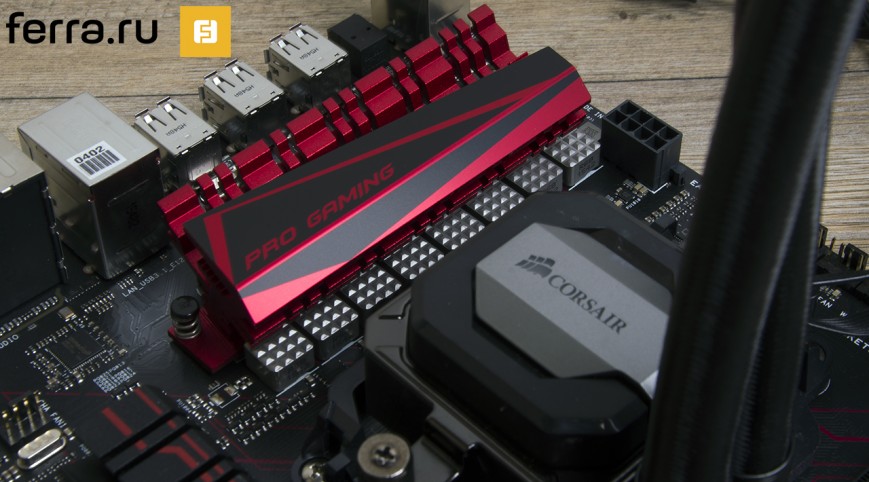

Strømforsyningen delsystem 970 PRO Gaming/Aura består av åtte faser. En mellomløsning, som de dyrere matplot er brukt i to faser mer. Elementer av den elektriske kretsen av CPU avkjølt av en liten aluminium radiator. Produsenten Sier at de brukes utelukkende komponenter i høy kvalitet som kan operere selv ved en temperatur på 125 grader Celsius. Jeg håper at dette ikke vil skje.
Strømforsyningen delsystemet er oppmuntrende. Med spredning av hot 8-core avgift har til å takle.

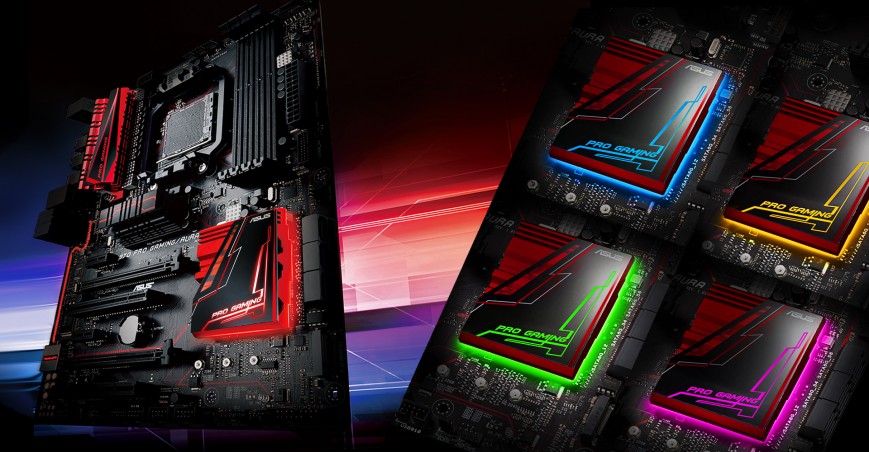

North bridge er avkjølt av en annen liten aluminium. Sør annen. Det er utstyrt med en led-lys som har flere moduser av drift. Tilpass farger og visuelle effekter ved hjelp av spesielle verktøy Aura.

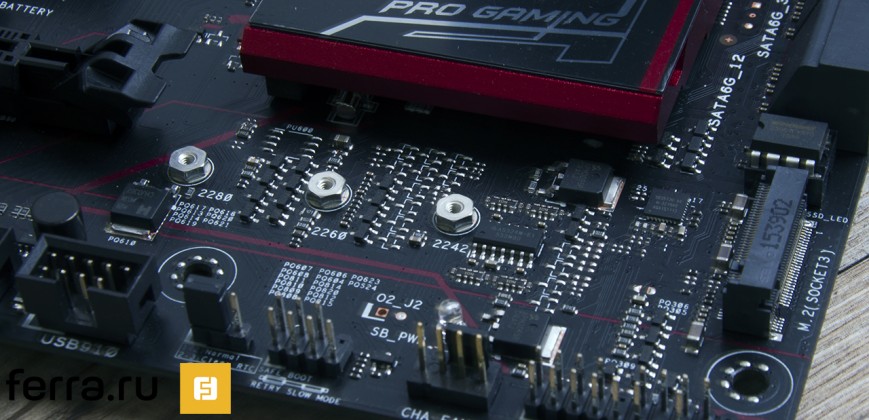

Strøm delsystem ASUS 970 PRO Gaming/Aura
Avgift utstyrt med seks SATA 3.0-porter og en M. 2 tast M-type (Socket 3). Grensesnittet oppsummert fire linjer PCI Express 2.0. Det vil si at det er mulig å sette, for eksempel, veldig fort Kingston HyperX Predator (gjennomgang). “Landing” plattformen støtter SSD formater 2242, 2260 og 2280, henholdsvis.
SATA-kontakter ASUS 970 PRO Gaming/Aura

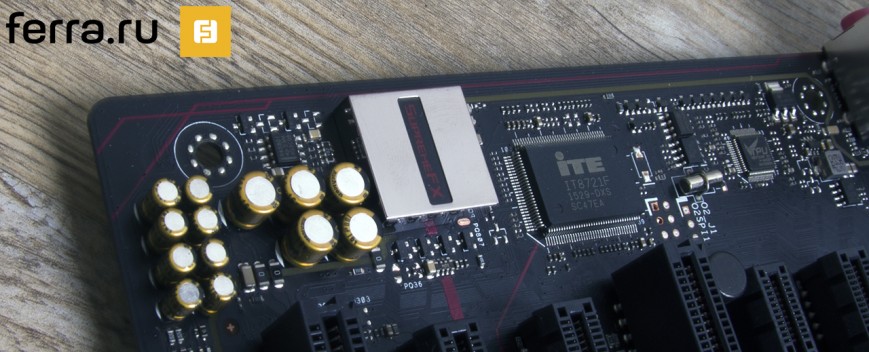

Lyden av 970 PRO Gaming/Aura tyver. Alle i henhold til siste mote trender datamaskinen. Chip skjermet aluminium deksel, og området som er definert av PCB stripe uten ledende laget, men med bakgrunnsbelysning. Audiofile på denne “øya” var ikke noe sted for en 300 Ohms av operasjonell forsterker for hodetelefoner og spesielle kondensatorer fra det Japanske selskapet Nichicon.
Nettverket er en svært effektiv kontrolleren I211-PÅ. Kontroller fra Intel for å AMD — det er underholdende!
Lyd-delsystem ASUS 970 PRO Gaming/Aura
Det bakre panelet har to USB-porter 3.1 Og type. Alt annet er standard. ASUS ikke nøl med og umiddelbart raspal åtte USB 2.0-porter. Et slikt beløp vil være nok til alle anledninger. Dette er forutsatt at Styret er i tillegg utstyrt med tre interne USB 2.0-porter og én intern USB 3.0.

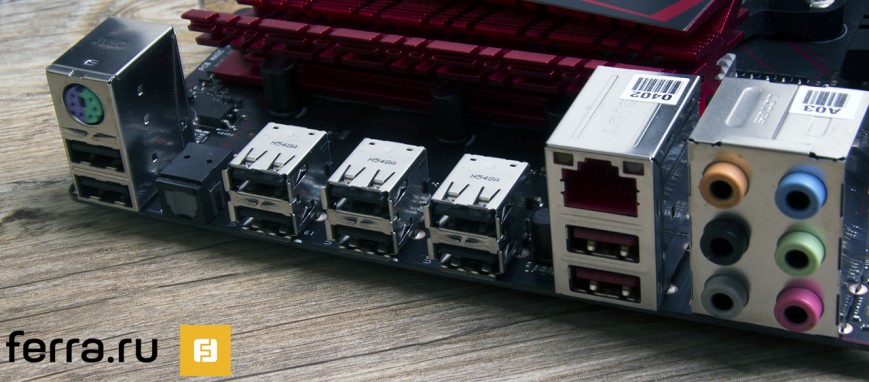

Bak panelet ASUS 970 PRO Gaming/Aura

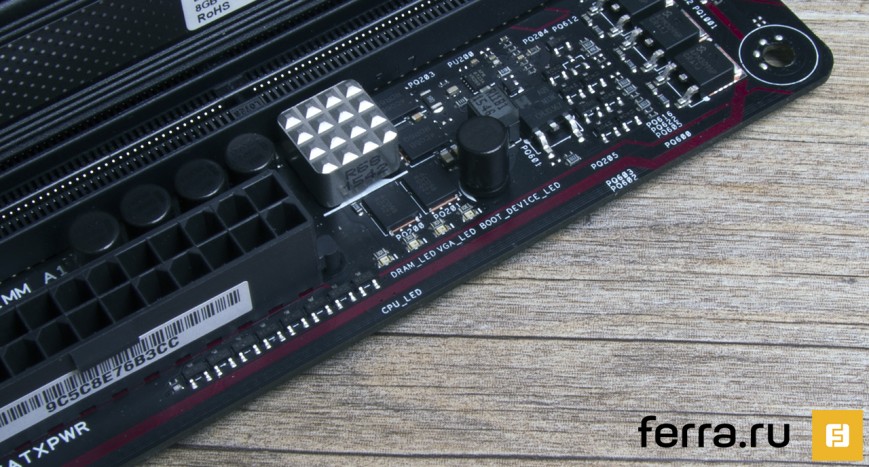

Ekstra overklokking “lucazeau” 970 PRO Gaming/Aura er ikke mottatt. Nyttige alternativer — LED-indikatorer status oppstart av systemet. Hvis det oppstår problemer, er de som viser hvilken komponent av datamaskinen er å klandre: prosessor, skjermkort, RAM eller stasjoner.
LED-indikatorer ASUS 970 PRO Gaming/Aura
BIOS
Det UEFI-shell fra BIOS 970 PRO Gaming/Aura er ikke mye forskjellig fra den firmware som er brukt i ASUS hovedkort for Intel-plattformen. Prinsipper for ledelse, ergonomi og merket “chips” er den samme. Selvfølgelig, firmware er integrert i plattform-spesifikke AMD funksjoner.
ASUS har lenge satt tonen når du skriver BIOS.
Hovedmeny — EZ-Modus — viser grunnleggende funksjonene i systemet: CPU-temperatur, hastigheten på rotasjonen er koblet til hovedkortet fan tilkoblede stasjoner. Det er en mulighet til å velge en profil: strømsparing, normal eller ASUS optimal. Alle de viktigste innstillingene er plassert i den såkalte Avansert-menyen.

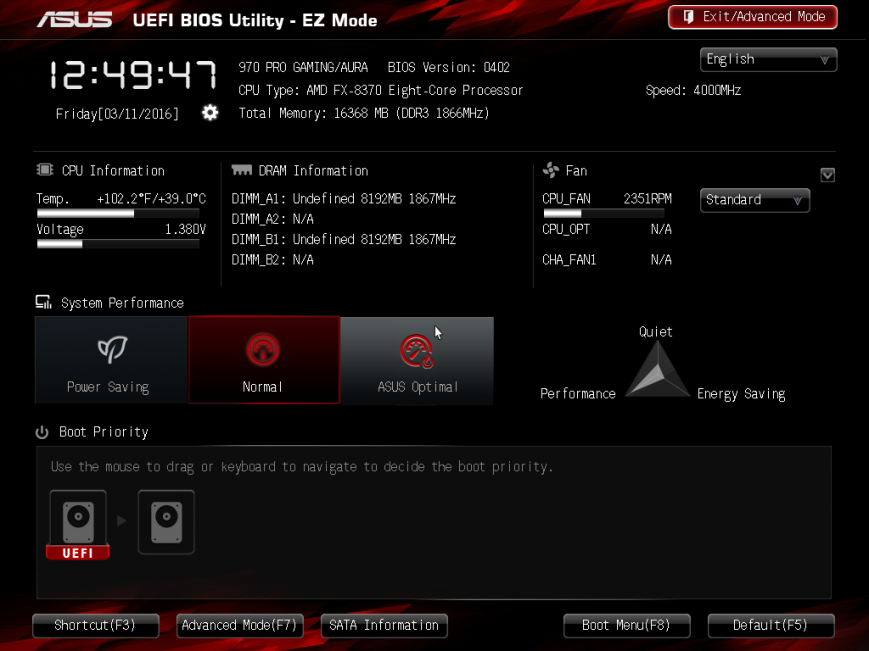

ASUS UEFI BIOS
Innstillinger for overklokking CPU og minne er plassert i kategorien Ai Tweaker. Igjen alt er standard. Fanen er en liste. I begynnelsen av innstillinger for å endre multiplikatorer, skillevegger og frekvenser av systemkomponenter. På slutten av listen er den primære og sekundære spenning. Det er tips for nybegynnere. For eksempel, en høy spenning er uthevet i gult. Kritiske (som er nyttig bare i løpet av ekstrem overklokking) — rød. Det er en automatisk overklokking OC-Tuner. Det øker hyppigheten av klokken generator fra 200 MHz til 216 MHz. I de fleste tilfeller en bedre CPU til å overklokke manuelt.
Ai Tweaker-Fanen
Ai Tweaker-Fanen
Ai Tweaker-Fanen
Totalt sett BIOS-funksjonaliteten 970 PRO Gaming/Aura er svært høy. Alternativene florerer. Fastvaren fungerer raskt og stabilt. Jeg har noen krav til stabilitet versjon 0402, men mer om det senere.
Galleri av skjermbilder:
ASUS UEFI BIOS
ASUS UEFI BIOS
ASUS UEFI BIOS
ASUS UEFI BIOS
ASUS UEFI BIOS
ASUS UEFI BIOS
ASUS UEFI BIOS
ASUS UEFI BIOS
ASUS UEFI BIOS
Testing
Test stå:
- CPU: AMD FX-8370
- CPU – kjøler: Corsair GT H110i
- Overordnet Styret: ASUS 970 PRO Gaming/Aura
- Skjermkort: NVIDIA GeForce GTX Ti 750
- RAM: DDR3-2133, 2x 8 GB
- Lagring: OCZ Vertex 3, 360 GB
- Strømforsyning: Corsair HX850jeg, 850 watt
- Eksterne enheter: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
- Operativsystem: Windows 10 x64
Hovedkortet støtter offisielt 220W Cpuer FX-9000. Dette betyr at vi kan forvente fra PRO 970 Gaming/overklokking Aura av kvalitet og stabil drift selv under tøffe forhold. I tillegg, alle FX chips har ulåst multiplikator. I praksis, derimot, er jeg kjørte inn i problemer allerede i nominell modus.
ASUS 970 PRO Gaming/Aura
I testen stand ble brukt FX-8370 (gjennomgang). Den opererer på en nominell frekvens på 4 GHz, og Turbo Core-teknologi øker dette tallet til 4,3 GHz. Den høyeste frekvensen som starter min FX, utgjorde 4.1 GHz. På samme tid, hastigheten på CPU-en stadig nedenfor — for å 3.41 GHz. Ved første jeg skylden basking bridge og Mosfet, men etter å installere viften blåser oxaloacetate plass, høsten frekvens fra 4 GHz å 3.41 GHz har ikke stoppet.

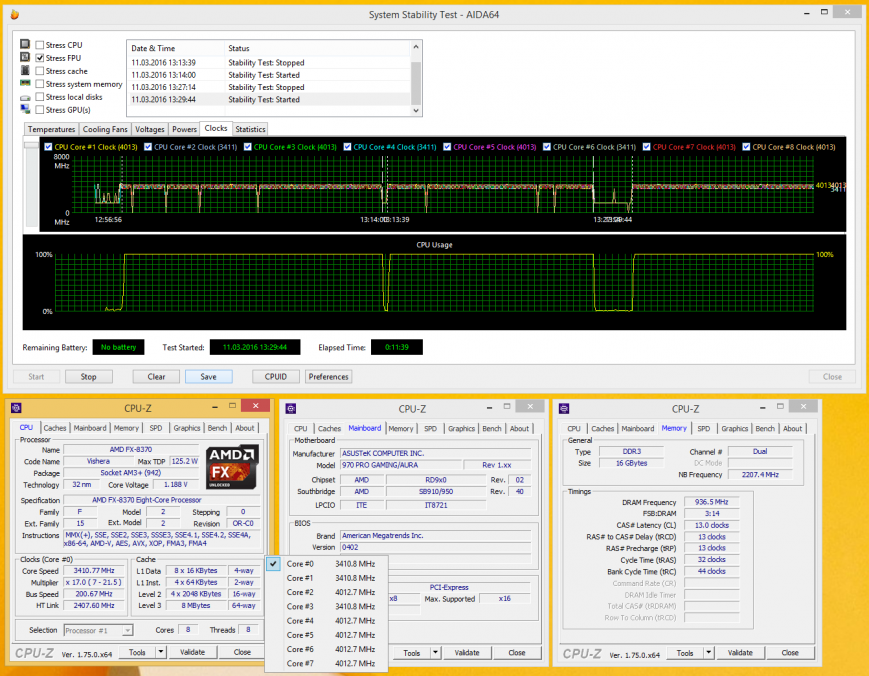

Arbeid ASUS 970 PRO Gaming/Aura i den nominelle modus
Problemet våget banale deaktivere strømsparing funksjoner Core C6 Staten og Kule ‘ n’quiet. De er plassert i BIOS-menyen Avansert/CPU-Konfigurasjon. Så, CPU tjent på en stabil frekvens på 4,1 GHz.
De utfordringene jeg har møtt på og referere til den versjonen antall BIOS-0402. Firmware antall 0501 bestemte problemer som er beskrevet ovenfor. Konstant falle av frekvens fra 4 GHz å 3.41 GHz opphørt. Så ikke glem å oppdatere BIOS på sine hovedkort.
Etter oppdatere BIOS gebyret viste seg flott.

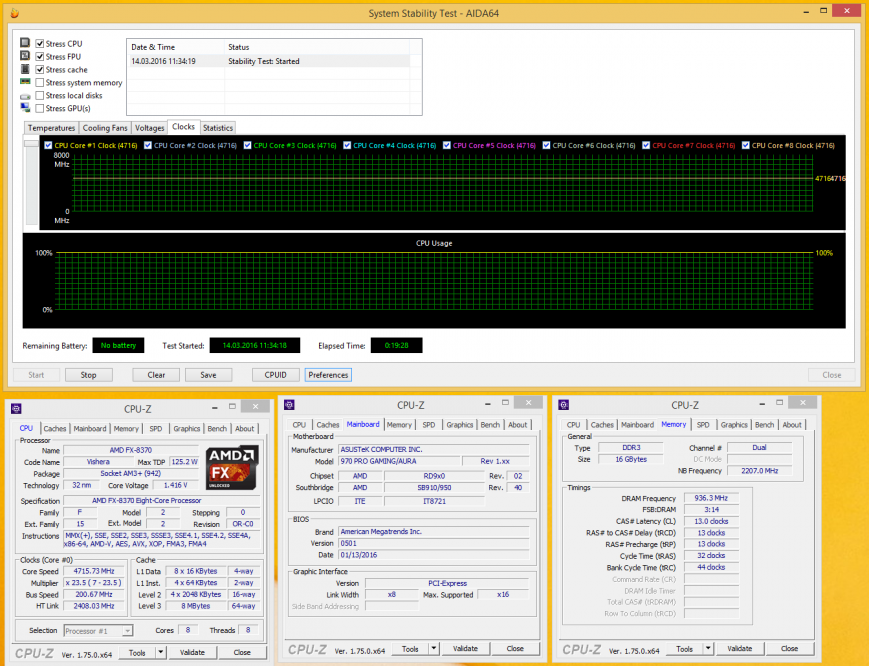

Som det viste seg, overklokket på 970 PRO Gaming/Aura alt i orden. Med riktig avkjøling strømmen krets og North bridge jeg var i stand til å overklokke FX-8370 fra 4 GHz å 4.7 GHz helt stabil. For denne innstillingen CPU Load Line Calibration ble satt til å Ultra High-modus. Ingen feil under stress testing ble observert.
Arbeid ASUS 970 PRO Gaming/Aura etter overklokking
Sterk oppvarming av Nord-broen er en irriterende sår mange brett på AMD 970 brikkesett. Problemet er kjent, klager fra brukere florerer. Likevel 970 PRO Gaming/Aura med alle bjeller og fløyter er veldig sterkt oppvarmet. Derfor system på dette forumet trenger å samle i et godt ventilert tilfelle. Og enda bedre å sende direkte til North bridge hull vifte. Eller bruk en CPU kjøler Ned Flow type. Det vil kjøle alle oxaloacetate plass.

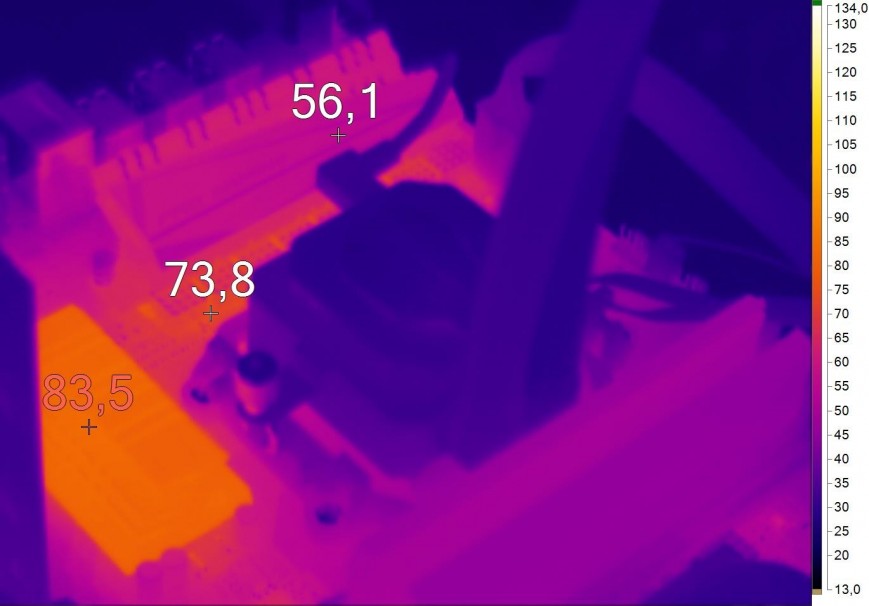

Oppvarming ASUS 970 PRO Gaming/Aura
Konkurrenter og analoger
God matplot AMD chipset 970 florerer. Jeg har valgt ut to enheter, lik den 970 PRO Gaming/Aura for uansett grunn.
ASUS 970 PRO Gaming/Aura
MSI 970 GAMING
ASRock 970A-G/3.1
Minne støtte
4x DIMM-spor, DDR3-1066-2133, opp til 32 GB
4x DIMM-spor, DDR3-1066-2133, opp til 32 GB
4x DIMM-spor, DDR3-1066-2400, opp til 64 GB
Utvidelse spor
2x PCI Express x16
2x PCI Express x1
2x PCI
2x PCI Express x16
2x PCI Express x1
2x PCI
2x PCI Express x16
2x PCI Express x1
1x PCI
Disk subsystem
6x SATA 3.0
1x M. 2 (PCI Express 2.0 x4)
6x SATA 3.0
6x SATA 3.0
1x M. 2 (PCI Express 2.0 x4)
Lyden
SupremeFX (Realtek ALC1150)
Realtek ALC1150
Realtek ALC1150
Nettverk
Intel I211-PÅ, 10/100/1000 Mbps
Qualcomm Killer E2205, 10/100/1000 Mbps
Realtek RTL8111GR, 10/100/1000 Mbps
Grensesnitt på baksiden
1x PS/2
8 x USB 2.0
2x USB-3.1
1x S/PDIF
1x-RJ-45
6 x 3,5 mm jack
1x PS/2
8 x USB 2.0
2x USB 3.0
1x S/PDIF
1x-RJ-45
6 x 3,5 mm jack
2x PS/2
4x USB 2.0
2x USB 3.0
2x USB-3.1
1x S/PDIF
1x-RJ-45
5x 3,5 mm jack
Formfaktor
ATX
ATX
ATX
Pris
$110
$100
$80
Kjøp
Ring vertelki:ASUS 970 PRO Gaming/Aura3inline
Ring vertelki:MSI 970 GAMING3inline
Ring vertelki:ASRock 970A-G/3.13 inline
MSI 970 GAMING har ikke USB-3.1-grensesnitt og M. 2, men hun er $ 10 billigere. Til den kasten av gaming denne avgiften er på grunn av tilstedeværelsen av lyd med høy kvalitet og nettverk chips. Strømforsyningen delsystemet er utstyrt med åtte faser. Brukt “militære” choke. I form av overklokking 970 PENGESPILL bør ikke gi 970 PRO Gaming/Aura.

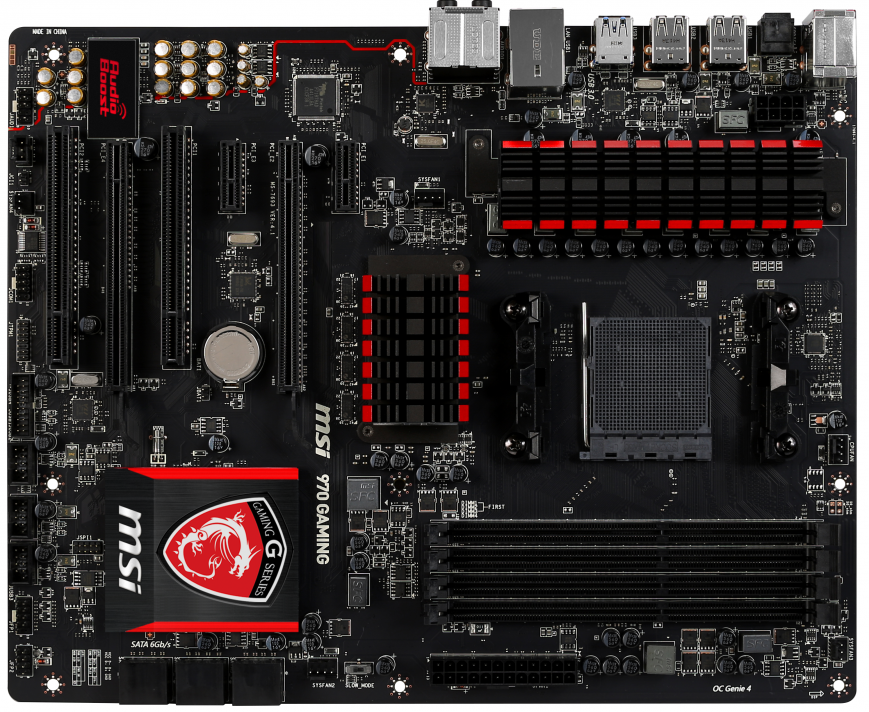

MSI 970 GAMING
970A-G/3.1 ASRock 970 PRO betydelig enklere Gaming/Aura, men billigere med 30 dollar. Og ennå den nyheten har to USB-porter 3.1 ulike typer, samt M. 2-kontakten. Strømforsyningen delsystem prosessor består av åtte faser. 970A-G/3.1 fikk en enkel network controller. Hovedkortet ikke støtter SLI og CrossFire ble gjennomført under ordningen x16+x4.

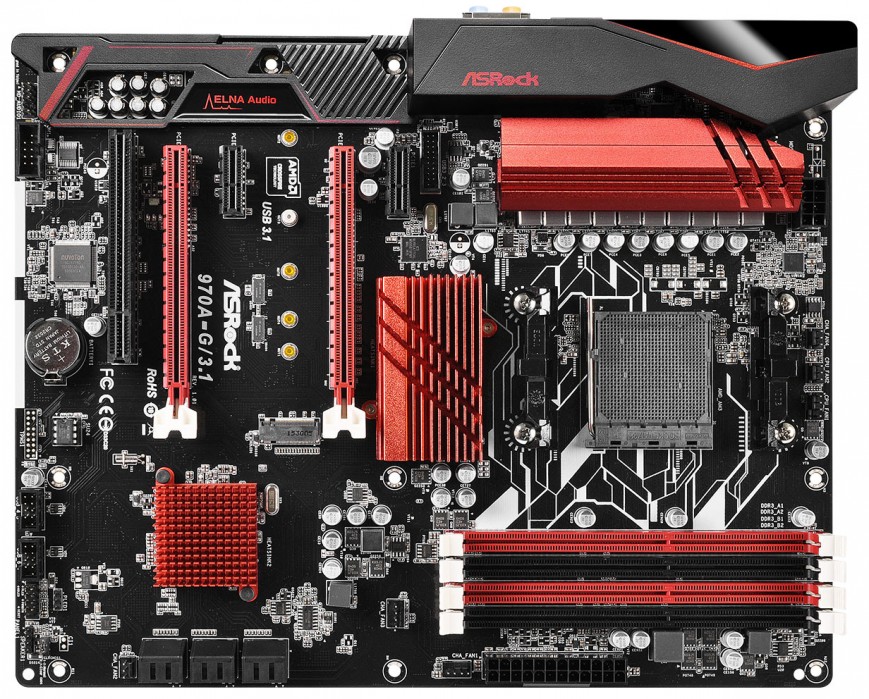

ASRock 970A-G/3.1
I konklusjon
Innovasjoner for plattformen AM3+ oppmuntrende. Nå tilhengerne av AMD har mottatt et hovedkort med støtte for de nyeste grensesnitt. Tilstedeværelsen av porter, M. 2 og USB-3.1 er ikke et universalmiddel, selvfølgelig, men det er bedre å samle inn PC på mer moderne og balansert plattform.
ASUS Styret kom ut blandet. Design flytter (lys, malt PCB) jeg er generelt ikke interessert. Den viktigste klage koker ned til kvaliteten på kjølesystemet. North bridge er sterkt oppvarmet. Det vil kreve ekstra aktiv kjøling og det koster ekstra å kjøpe bedre tilfelle og kjøligere.
Den 970 PRO Gaming/Auraen er alt rett med spredning. Etter å blinke problemet var løst, og jeg var i stand til å overklokke en 8-core prosessor til en stabil 4700 MHz.
I slutten, basert på 970 PRO Gaming/Aura virkelig produktiv å montere gaming PC med en grafikk-kort og 8 core CPU. Viktig — for å sikre riktig kjøling av alle systemkomponenter.
ASUS 970 PRO Gaming/Aura
Fordeler:
Ulemper:
- Tilgjengeligheten av moderne grensesnitt USB 3.1, og m er 2;
- Funksjonelle BIOS;
- Tilstedeværelse av seks 4-pinners kontakter for tilkobling av vifter;
- God overklokking potensial.
- På høy varme i North bridge chipset.
