Alle venter vi på de processorer på arkitektur af Zen. Sammen med AM4 platform. Men, fuld-skala produktion af de nyeste produkter fra AMD vil begynde på det mest optimistiske skøn kun i slutningen af dette år. Selvfølgelig, før den skæbnesvangre meddelelse af “red” er nødvendigt for at fastholde relevansen af eksisterende løsninger. Til dato, den processor, der fik et par ældre linjer 32 og 28-nanometer chips. Den mest produktive betragtes stadig som FX-serie processorer. For platform-AM3 AMD partnere har udgivet flere interessante modeller. En sådan faldt i mine hænder.
ASUS 970 PRO Gaming/Aura
Tekniske egenskaber og design funktioner
Bundkortet 970 PRO Gaming/Aura er baseret på en gammel chipset 970. Det betyder, at vi har at gøre med en dual-chip layout af den logik, som i North bridge er ansvarlig for routing PCI Express-og Syd — for et sæt af disse grænseflader, såsom SATA-og USB-stik. Platform AM3+ på baggrund af LGA1151 (for Intel-processorer varen er blevet tilføjet) er stærkt forældet. Og alligevel gennem indsatsen af firmaer som ASUS en eller anden måde formår at neutralisere den forskel mellem dem i funktionalitet. 970 PRO Gaming/Aura — bevis for, at. Gebyr fået en moderne USB 3.1 havne og M. 2.
ASUS 970 PRO Gaming/Aura
Stik
AM3+
Chipset
AMD 970
Hukommelse støtte
4x DIMM slots, DDR3-1066-2133, op til 32 GB
Udvidelsesporte
2x PCI Express-grafikkort (x16)
2x PCI Express x1 –
2x PCI –
Disk subsystem
6x SATA 3.0
1x M. 2 (PCI-Express 2.0 x4)
Lyden
SupremeFX (Realtek ALC1150)
Netværk
Intel I211-PÅ, 10/100/1000 Mbps
Grænseflader på bagsiden
1x PS/2
8x USB 2.0
2x USB-3.1
1x S/PDIF
1x RJ-45
6x 3,5 mm jack
Form faktor
ATX
Pris
$110
Købe
Opkald vertelki:ASUS 970 PRO Gaming/Aura3inline

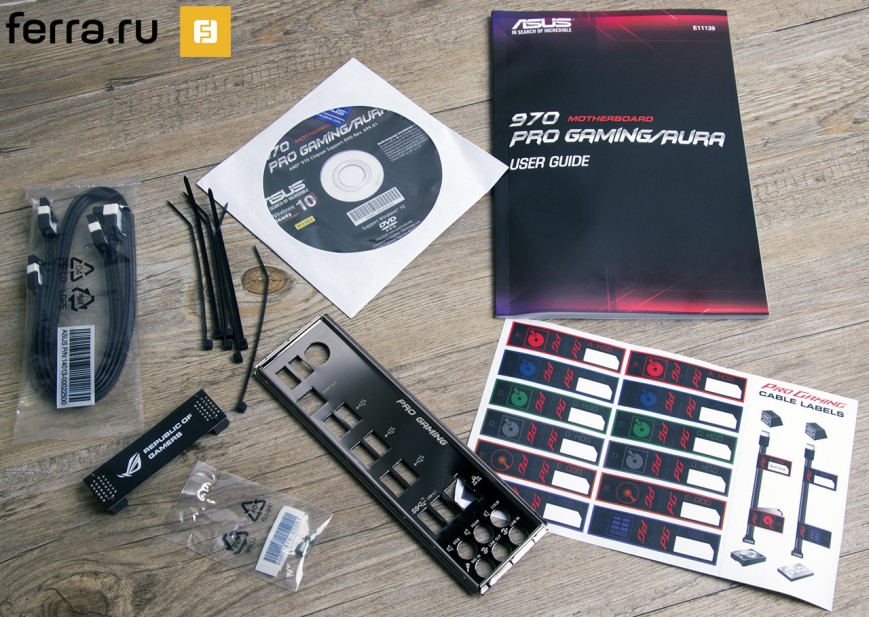

Den kasse, som hviler 970 PRO Gaming/Aura, ikke har nogen eksklusiv træk for hende overhovedet var værd at nævne. Vi beskæftiger os med enheden i den mellemstore prisklasse, men levering af macplay kut ‘ s. I tilstedeværelse af en nyttig vejledning, CD med drivers og relateret software, samt stikket til hull I/O-panel. Et standard sæt. Derudover har lagt i en kasse særlig identifikation klistermærker til SATA-kabler, men de ledninger selv bare to stykker. Ikke nok! Endelig bemærker jeg, at tilstedeværelsen af en SLI-bro med indskriften Republic of Gamers, og syv nylon kabelbindere.
Den medfølgende ASUS 970 PRO Gaming/Aura

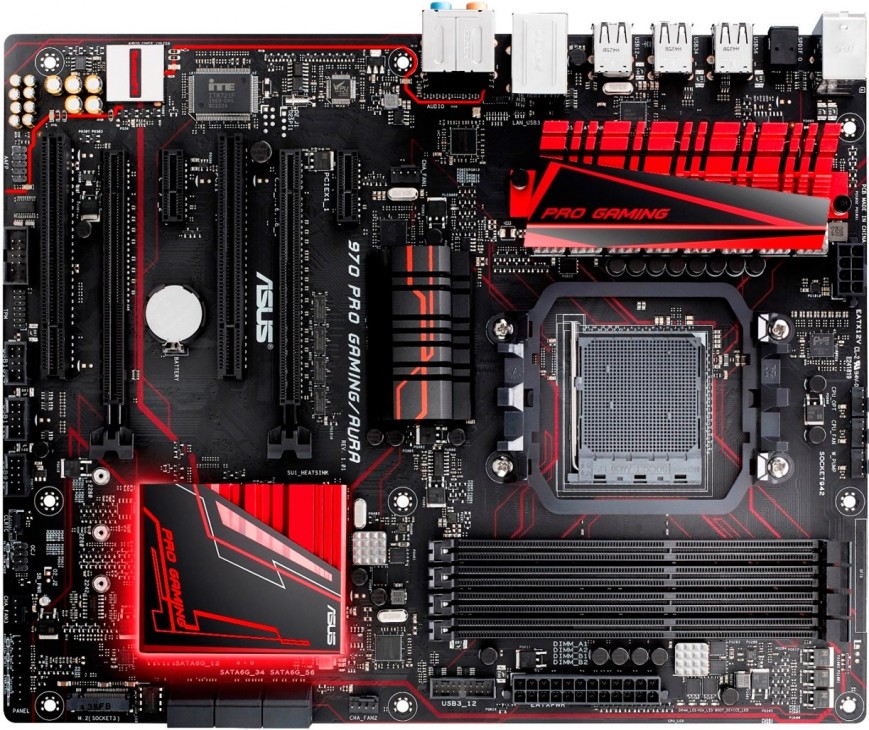

Bundkortet er baseret på form faktor ATX. Det giver dig mulighed for at unsolder syv expansion slots, men I 970 PRO Gaming/Aura har kun seks. Anstændig størrelse “er spist off” afkøling på den Nordlige bro. Som et resultat, er enheden i butikkerne “alle N RR”, unsoldered med to PCI Express-grafikkort (x16) PCI-og PCI Express x1, hhv. Ledninger, der er godt. For eksempel, den første processoren fra soklen er PCI Express x1, og allerede bag det PCI Express x16 slot. Alle PIND designet til installation grafikkort loddet på forhistorisk PCI. Hvad der giver denne ordning? Først, kan du installere en CPU køler, da det ikke vil blokere i nærheden PCI Express x16 slot. For det andet, den diskrete grafikkort (og det vil i alle tilfælde fordi de FX chips har ikke indbygget video) vil begrænse adgangen til PCI brugt mindre og mindre. 970 PRO Gaming/Aura understøtter AMD CrossFire og SLI mode x8+x8.
ASUS 970 PRO Gaming/Aura

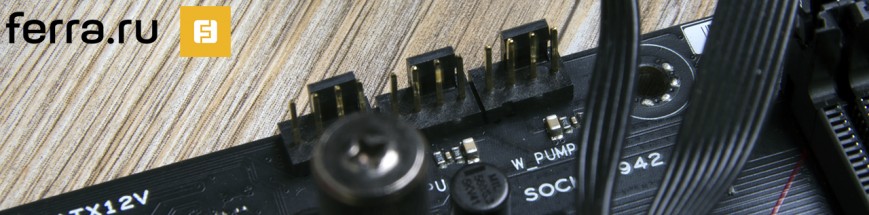

Bestyrelsen for at tilslutte op til seks fans. Alle stik — 4-pin. Driften af PWM-“carlsons” er sat op i BIOS eller ved hjælp af særlig software.
Stik til fans ASUS 970 PRO Gaming/Aura

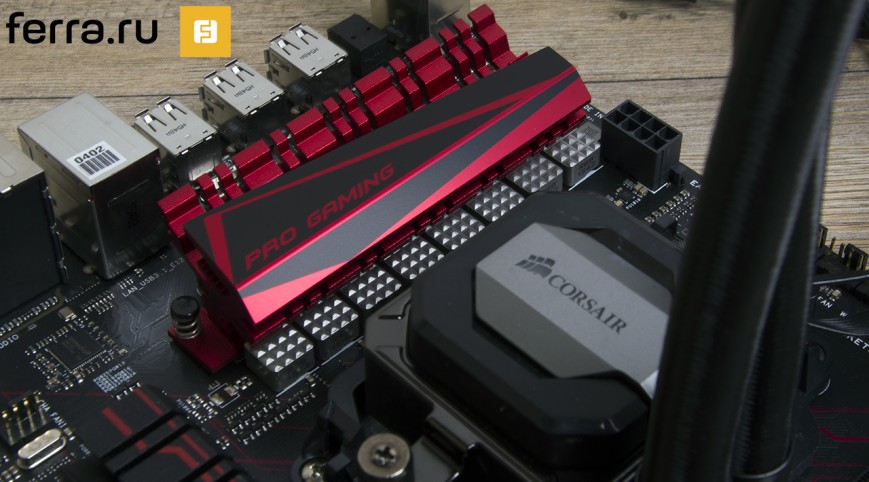

Strømforsyningen delsystem 970 PRO Gaming/Aura består af otte faser. En midlertidig løsning, som de dyrere matplot bruges i to faser mere. De elementer af el-kredsløb af CPU ‘ en er kølet ned med en lille aluminiums radiator. Producenten Hedder, at de udelukkende anvendes komponenter af høj kvalitet, der kan operere, selv ved en temperatur på 125 grader Celsius. Jeg håber, at dette ikke vil ske.
Strømforsyningen delsystem er opmuntrende. Med spredningen af hot 8-core gebyr er til at klare.

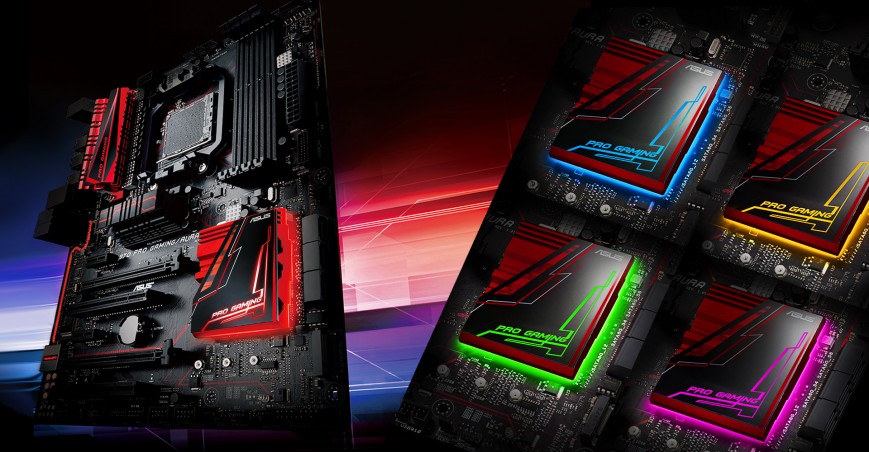

North bridge er afkølet gennem en anden lille heatsink. Syd anden. Det er udstyret med en led-lys, som har flere former for operation. Tilpas farver og visuelle effekter ved brug af special værktøj Aura.
Power delsystem ASUS 970 PRO Gaming/Aura

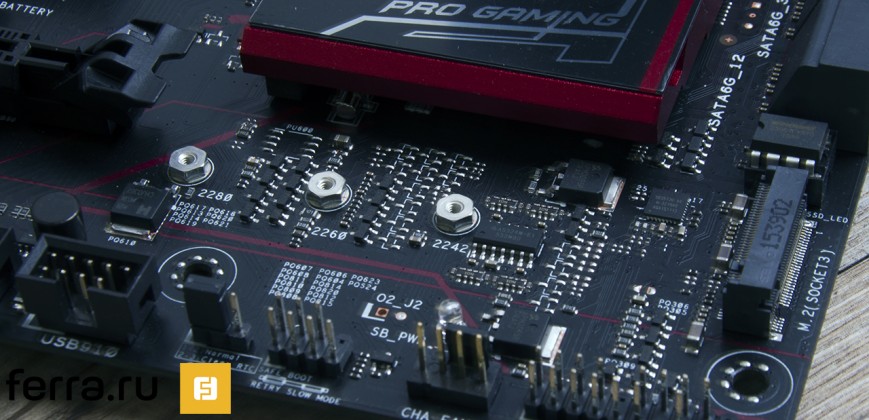

Gebyr udstyret med seks SATA 3.0 porte og en M. 2 tasten M-type (udgang 3). Interface sammenfattet fire linjer PCI-Express 2.0. Det er, at det er muligt at indstille, for eksempel, meget hurtigt Kingston HyperX Predator (review). “Landing” platformen understøtter SSD formater 2242, 2260 og 2280, hhv.
SATA-stik ASUS 970 PRO Gaming/Aura

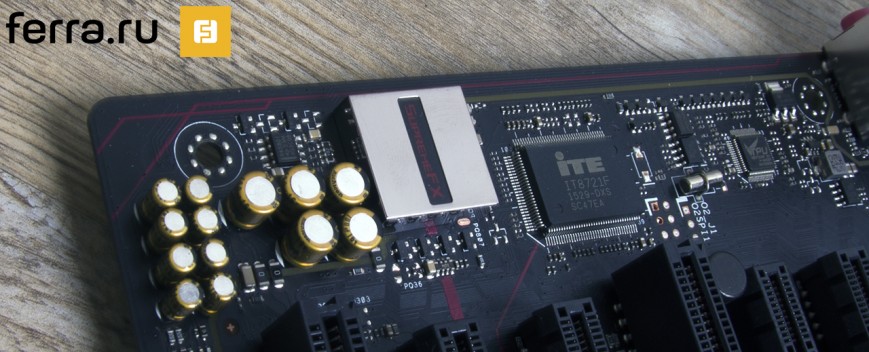

Lyden af 970 PRO Gaming/Aura tyvene. Alle ifølge de nyeste modetrends computer. Chip afskærmet aluminium cover, og det område, der afgrænses af PCB strip, uden at de ledende lag, men med baggrundslys. Audiophile på denne “ø” var ikke plads til en 300-Ohm af de operationelle forstærker til hovedtelefoner og specielle kondensatorer fra det Japanske selskab Nichicon.
Netværket er en meget effektiv controller I211-PÅ. Controller fra Intel til AMD — det er underholdende!
Lyd delsystem ASUS 970 PRO Gaming/Aura

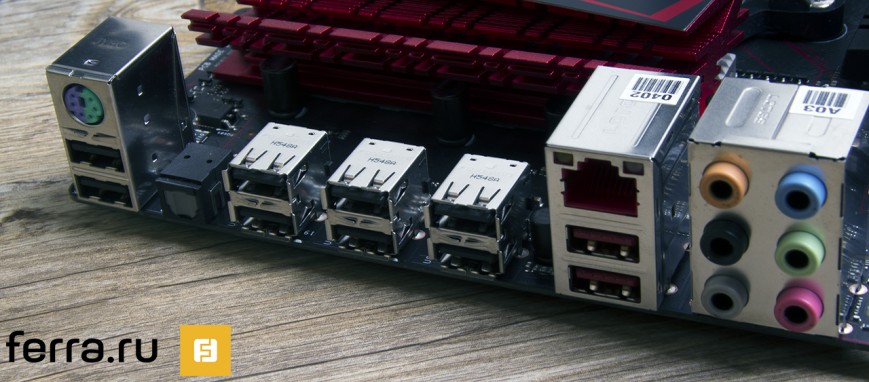

Bagsiden har to USB-porte 3.1 Og type. Alt andet er standard. ASUS tøvede ikke, og straks raspal otte USB 2.0-porte. Sådanne beløb vil være nok til alle lejligheder. Dette er under forudsætning af, at Bestyrelsen er desuden udstyret med tre interne USB 2.0-porte og en intern USB 3.0.
Bagsiden ASUS 970 PRO Gaming/Aura

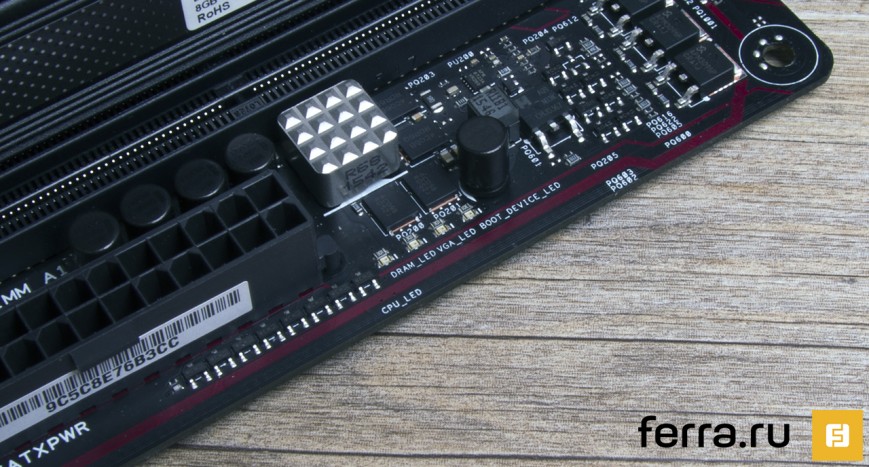

Yderligere overclocking “lucazeau” 970 PRO Gaming/Aura er ikke modtaget. Nyttige funktioner — LED-indikatorer status opstart af systemet. Hvis der opstår problemer, skal de angive, på hvilken del af computeren, der er skyld: processor, grafikkort, RAM eller harddisk.
LED-indikatorer ASUS 970 PRO Gaming/Aura
BIOS
UEFI skallen fra BIOS 970 PRO Gaming/Aura er ikke meget forskellig fra den firmware, der anvendes i ASUS bundkort til Intel-platforme. Principper for ledelse, ergonomi og mærkevarer “chips” er den samme. Selvfølgelig, den firmware, der er integreret i platform-specifikke AMD funktioner.
ASUS har længe indstille tonen, der afspilles, når du skriver BIOS.

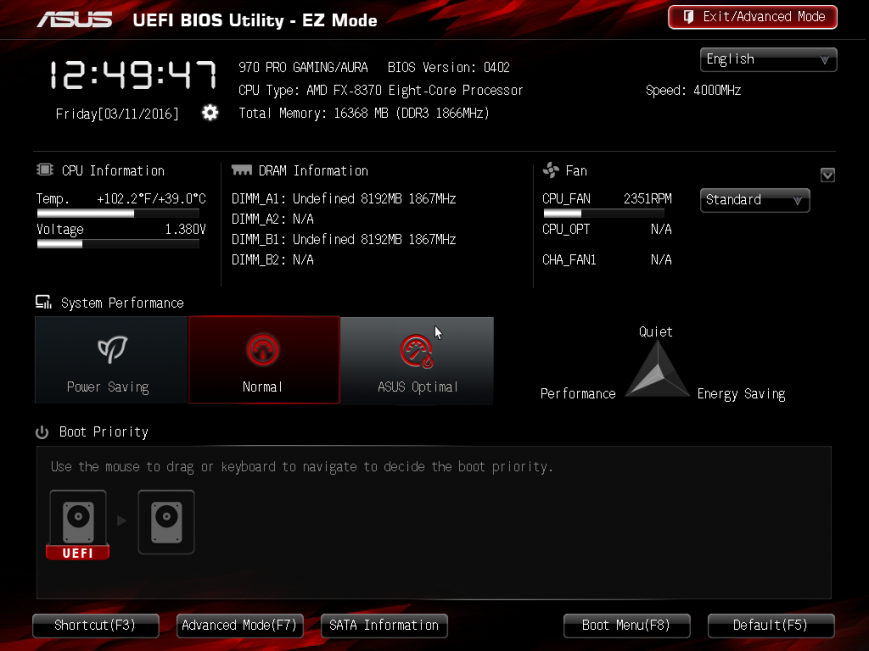

Hovedmenu — EZ-Tilstand — viser de grundlæggende funktioner i systemet: CPU-temperatur, hastighed, rotation er tilsluttet til bundkortet fan tilsluttede drev. Der er mulighed for at vælge en profil: strømbesparelse, normal eller ASUS optimal. Alle de vigtigste indstillinger er placeret i den såkaldte Avancerede menu.
ASUS BIOS (UEFI BIOS)
Indstillinger for overclocking af CPU og hukommelse er placeret i fanen Ai Tweaker. Igen, alt er standard. Fanen er en liste. I begyndelsen af det medfølgende indstillinger for at ændre de multiplikatorer, skillevægge og frekvenser af system komponenter. I slutningen af listen er den primære og sekundære spænding. Der er tips til begyndere. For eksempel, en høj spænding er fremhævet i gult. Kritisk (der er kun nyttig under ekstrem overclocking) — red. Der er en automatisk overclocking OC Tuner. Det øger hyppigheden af clock generator fra 200 MHz til 216 MHz. I de fleste tilfælde en bedre CPU til at overclocke manuelt.
Ai Tweaker Tab
Ai Tweaker Tab
Ai Tweaker Tab
Alt i alt BIOS funktionalitet 970 PRO Gaming/Aura er meget høj. De muligheder bugne. Firmware virker hurtigt og stabilt. Jeg har nogen krav til stabilitet version 0402, men mere om det senere.
Galleri af screenshots:
ASUS BIOS (UEFI BIOS)
ASUS BIOS (UEFI BIOS)
ASUS BIOS (UEFI BIOS)
ASUS BIOS (UEFI BIOS)
ASUS BIOS (UEFI BIOS)
ASUS BIOS (UEFI BIOS)
ASUS BIOS (UEFI BIOS)
ASUS BIOS (UEFI BIOS)
ASUS BIOS (UEFI BIOS)
Test

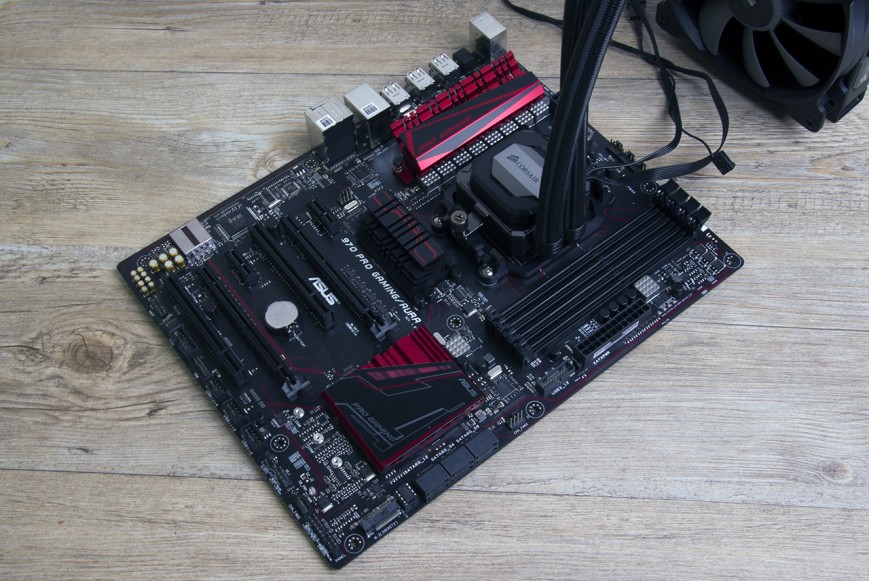

Test stå:
- CPU: AMD FX-8370
- CPU køler: Corsair GT H110i
- Moderselskabets Bestyrelse: ASUS 970 PRO Gaming/Aura
- Grafikkort: NVIDIA GeForce GTX 750 Ti
- RAM: DDR3-2133, 2x 8 GB
- Opbevaring: OCZ Vertex 3, 360 GB
- Strømforsyning: Corsair HX850jeg, 850 watt
- Enheder: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
- Operativsystem: Windows 10 x64
Bundkortet officielt understøtter 220W Cpu ‘ er FX-9000. Det betyder, at vi kan forvente fra PRO 970 Gaming/overclocking Aura af kvalitet og stabil drift, selv i barske betingelser. Hertil kommer, at alle FX chips har en ulåst multiplier. I praksis er det dog, jeg løb ind i problemer allerede i nominelle tilstand.
ASUS 970 PRO Gaming/Aura

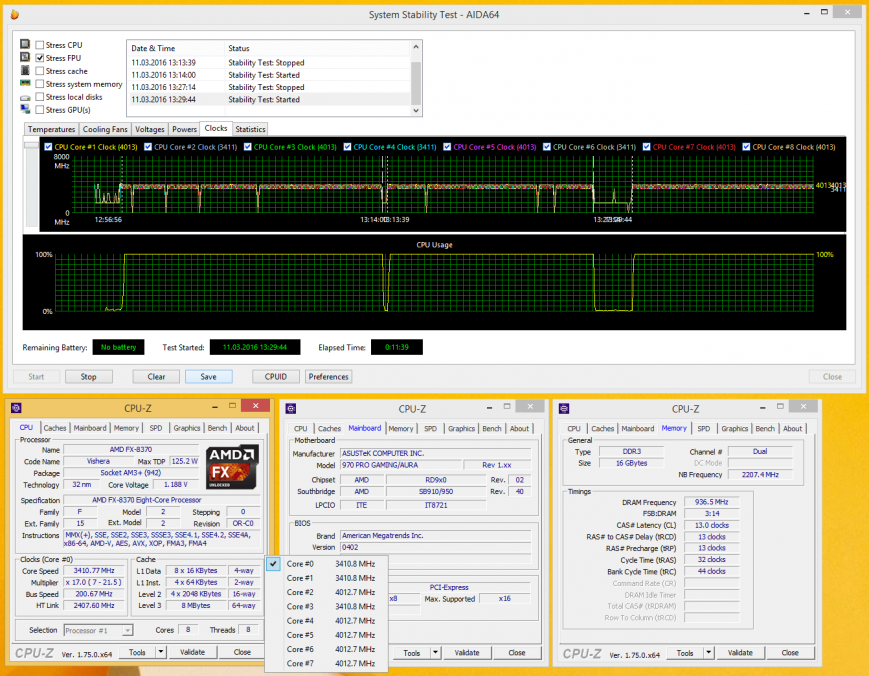

I testen står der blev brugt FX-8370 (review). Det fungerer ved en nominel frekvens på 4 GHz og Turbo-Core-teknologi, øger denne figur 4.3 GHz. Den maksimale frekvens, ved hvilken starte min FX, udgjorde 4.1 GHz. På samme tid, CPU ‘ ens hastighed konstant under — til 3.41 GHz. Ved første jeg skylden soler sig broen og MOSFETs, men efter installation af ventilatoren, der blæser oxaloacetate plads, den falder af frekvens fra 4 GHz til 3.41 GHz har ikke stoppet.
Arbejde ASUS 970 PRO Gaming/Aura i den nominelle tilstand
Problemet vovede banale deaktiverer strømbesparende funktioner Core C6 Stat og Cool ‘ n ‘ ‘quiet. De er placeret i BIOS menuen Avanceret i/CPU-Konfiguration. Derefter, den CPU er optjent i en stabil frekvens på 4,1 GHz.
De udfordringer, som jeg er stødt på, se den version nummer BIOS-0402. Firmware antal 0501 besluttede de problemer, der er beskrevet ovenfor. Den konstante fald i hyppighed fra 4 GHz til 3.41 GHz-ophørt. Så glem ikke at opdatere BIOS ‘ en på deres bundkort.
Efter flashing af BIOS det gebyr, der viste sig stor.

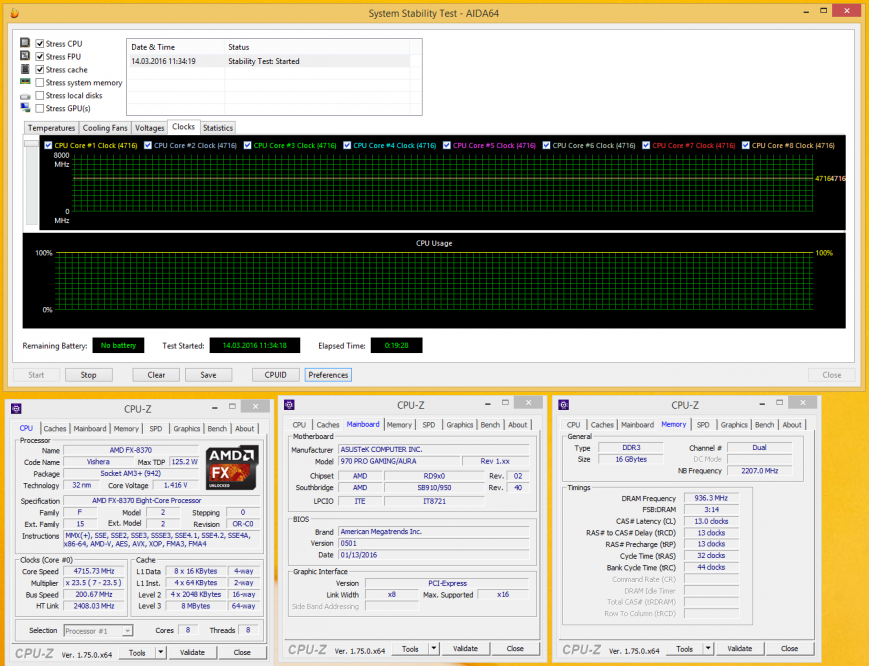

Da det viste sig, overclocket på 970 PRO Gaming/Aura alle i orden. Med ordentlig køling, el-kredsløb og North bridge, jeg var i stand til at overclocke FX-8370 fra 4 GHz til 4,7 GHz helt stabil. For at denne indstilling CPU Load Line Calibration blev sat til Ultra Høj tilstand. Ingen fejl under stress test, der blev observeret.
Arbejde ASUS 970 PRO Gaming/Aura efter overclocking

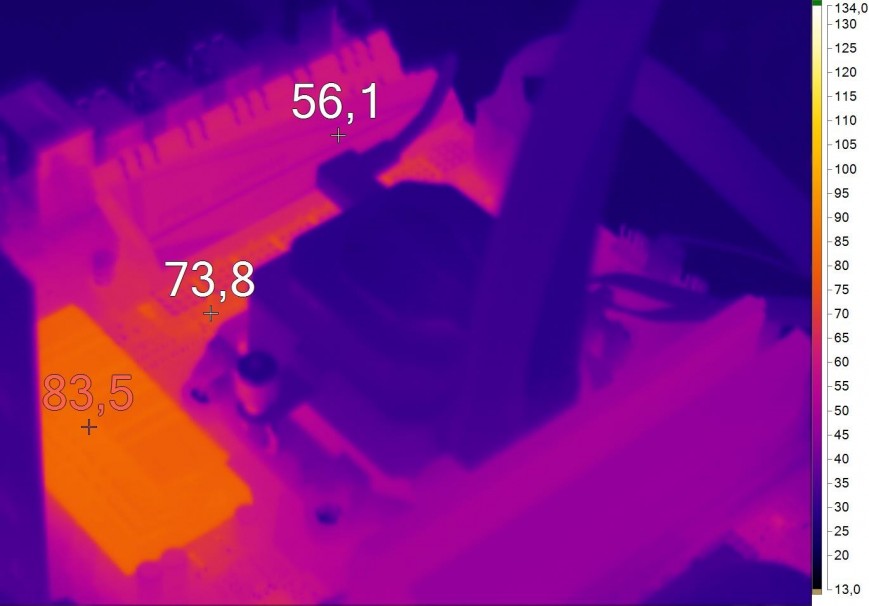

Stærk varme i det Nordlige bro er en irriterende ondt i mange bestyrelser på AMD 970 chipset. Problemet er kendt, klager fra brugere, der bugne. Ikke desto mindre 970 PRO Gaming/Aura, med alle klokker og fløjter er meget stærkt opvarmet. Derfor er systemet på dette Board er nødt til at indsamle i et godt ventileret tilfælde. Og endnu bedre at sende direkte til North bridge skroget fan. Eller bruge en CPU køler Ned Flow type. Det vil afkøle alle oxaloacetate plads.
Varme ASUS 970 PRO Gaming/Aura
Konkurrenter og analoger
God matplot chipset AMD 970 bugne. Jeg har valgt to enheder, svarende til 970 PRO Gaming/Aura, uanset årsagen.
ASUS 970 PRO Gaming/Aura
MSI 970 GAMING
ASRock 970A-G/3.1
Hukommelse støtte
4x DIMM slots, DDR3-1066-2133, op til 32 GB
4x DIMM slots, DDR3-1066-2133, op til 32 GB
4x DIMM slots, DDR3-1066-2400, op til 64 GB
Udvidelsesporte
2x PCI Express-grafikkort (x16)
2x PCI Express x1 –
2x PCI –
2x PCI Express-grafikkort (x16)
2x PCI Express x1 –
2x PCI –
2x PCI Express-grafikkort (x16)
2x PCI Express x1 –
1x PCI
Disk subsystem
6x SATA 3.0
1x M. 2 (PCI-Express 2.0 x4)
6x SATA 3.0
6x SATA 3.0
1x M. 2 (PCI-Express 2.0 x4)
Lyden
SupremeFX (Realtek ALC1150)
Realtek ALC1150
Realtek ALC1150
Netværk
Intel I211-PÅ, 10/100/1000 Mbps
Qualcomm Killer E2205, 10/100/1000 Mbps
Realtek RTL8111GR, 10/100/1000 Mbps
Grænseflader på bagsiden
1x PS/2
8x USB 2.0
2x USB-3.1
1x S/PDIF
1x RJ-45
6x 3,5 mm jack
1x PS/2
8x USB 2.0
2x USB 3.0
1x S/PDIF
1x RJ-45
6x 3,5 mm jack
2x PS/2
4x USB 2.0
2x USB 3.0
2x USB-3.1
1x S/PDIF
1x RJ-45
5x 3,5 mm jack
Form faktor
ATX
ATX
ATX
Pris
$110
$100
$80
Købe
Opkald vertelki:ASUS 970 PRO Gaming/Aura3inline
Opkald vertelki:MSI 970 GAMING3inline
Opkald vertelki:ASRock 970A-G/3.13 inline

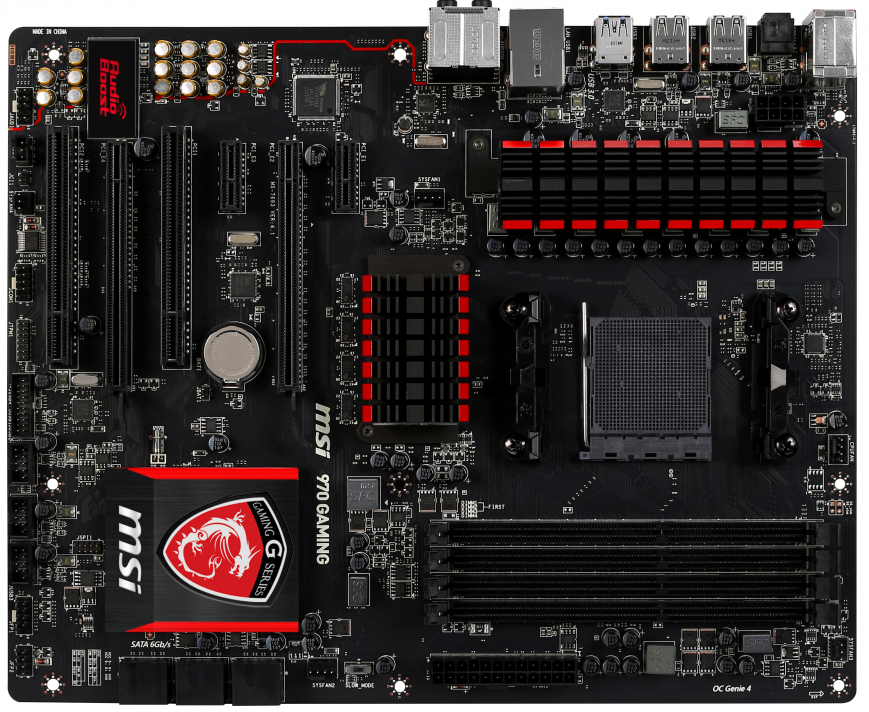

MSI 970 GAMING ikke har USB-3.1 grænseflader og M. 2, men hun er 10 $ billigere. At kastesystemet af gaming dette gebyr er på grund af tilstedeværelsen af høj-kvalitets lyd og netværk chips. Strømforsyningen delsystem er udstyret med otte faser. Anvendes “militære” choker. I form af overclocking 970 GAMING bør ikke give 970 PRO Gaming/Aura.
MSI 970 GAMING

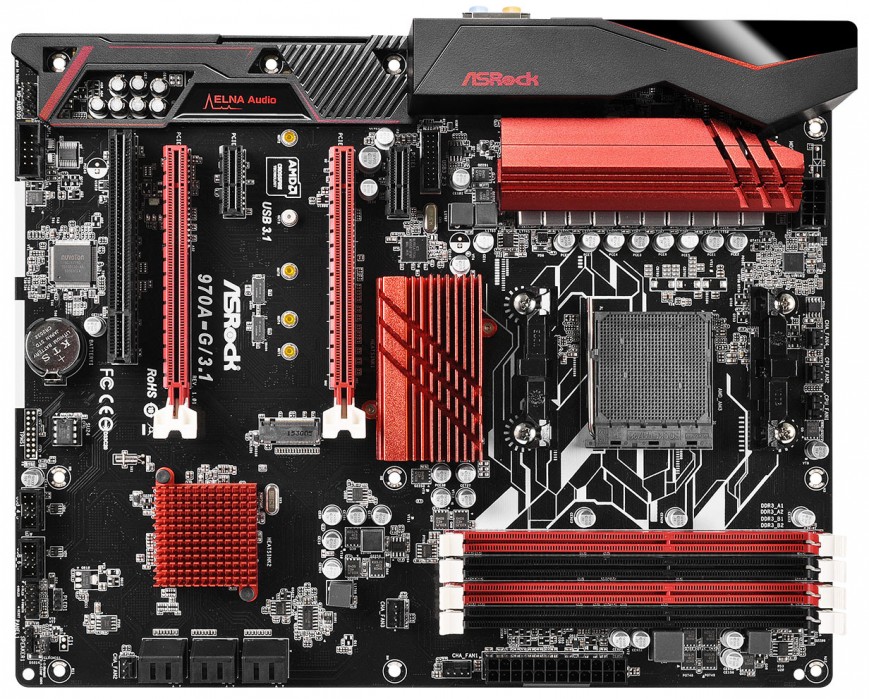

970A-G/3.1 ASRock 970 PRO betydeligt lettere Gaming/Aura, men billigere med 30 dollars. Og endnu en nyhed dual USB-porte 3.1 forskellige typer, samt M. 2 stik. Strømforsyningen delsystem processor består af otte faser. 970A-G/3.1 fik et simpelt netværk controller. Bundkortet ikke understøtter SLI og CrossFire blev gennemført under ordningen x16+x4.
ASRock 970A-G/3.1
I konklusion
Innovationer til platform AM3+ opmuntrende. Nu er de tilhængere af AMD har modtaget et bundkort med support for de seneste grænseflader. Tilstedeværelsen af havne, M. 2 og USB 3.1 er ikke et universalmiddel, selvfølgelig, men det er bedre at samle PC ‘ en mere moderne og afbalanceret platform.
ASUS Bord kom ud blandet. Design bevæger sig (lys, malet af PCB -) jeg er generelt ikke interesseret. Den vigtigste klage kan koges ned til kvaliteten af kølesystemet. North bridge er stærkt opvarmet. Det ville kræve yderligere aktiv køling, og det koster ekstra at købe bedre sag og køligere.
De 970 PRO Gaming/Aura er alle lige med spredningen. Efter blinkende problemet blev løst og jeg var i stand til at overclocke en 8-core processor, en stabil 4700 MHz.
I den ende, der er baseret på 970 PRO Gaming/Aura virkelig produktive, er at samle gaming PC med en grafik-kort og en 8 core CPU. Vigtigt — for at sikre tilstrækkelig køling af alle systemets komponenter.
ASUS 970 PRO Gaming/Aura
Fordele:
Ulemper:
- Tilgængeligheden af moderne interfaces USB 3.1, og m er 2;
- Funktionelle BIOS;
- Tilstedeværelsen af seks 4-bens stik til tilslutning af fans;
- God overclocking potentiale.
- I den høje varme North bridge chipset.
