Vedlikeholdsfritt liquid cooling system, eller alt-i-ett-“dropsy” (fra uttrykket “alt i ett” — “all inclusive”), er utelukkende omfattende måte. Første er en relativt enkel enhet med en kropp i kjøleribben. Den ene delen innebærer at varmen fra CPU forsvinner radiator lengde og dybde 120×120/140×140 mm med en enkelt vifte. Disse kjølere på en liknende pris ikke konkurrere med tårnet supernumerary, men egnet til å bygge en kompakt PC gaming. For en typisk Tower stasjonære pc-er logiske og kanskje den eneste skritt av produsenter var en vanlig økning av radiatoren. Et slikt tiltak har hatt ønsket effekt: to-brikke “dropsy” lett kan konkurrere med air topper. Det er ikke overraskende at neste skritt var utgivelsen av store TOALETTER med 140 mm fans, og selv med tre radiatorer. Modell H110i GT er en utfordrer til tittelen av de mest kraftig, alt-i-ett-system i sin klasse.
Corsair GT H110i
Tekniske funksjoner og design-funksjonen
Bokstaven “i” i navnet på enheten som tyder på at “dropsy” er kontrollert ved hjelp av programvaren Corsair Link. Den samme programvaren som er brukt i forbindelse med en egen strømforsyning produsenten. Versjon H110i GT har erstattet den todelte modellen H110. Økt størrelse på radiatoren, rør, og utseende merkbart endret.
Corsair H110i GT (CW-9060019-WW)
Størrelsen av radiator
140x322x27 mm
Tykkelsen av radiatoren med fansen
52 mm
Slange lengde
400 mm
Materialet av radiator
Aluminium
Dimensjoner ventilator (Bxhxd)
2 SP140L Høyt Dreiemoment PWM (140x140x25 mm)
Lydnivået fra viften
43 dB
Hastigheten på viften
600-2100 rpm
Luftstrømmen
113 CFM
Kompatibilitet med plattformer
Intel LGA775/1366/1150/1151/1155/1156/2011
AMD AM2/2+/AM3/3+/FM1/2/2+
Garanti
5 år
Pris
11 500 rubler ($130)
Price.ru
Sitat:Corsair H110i GT59131

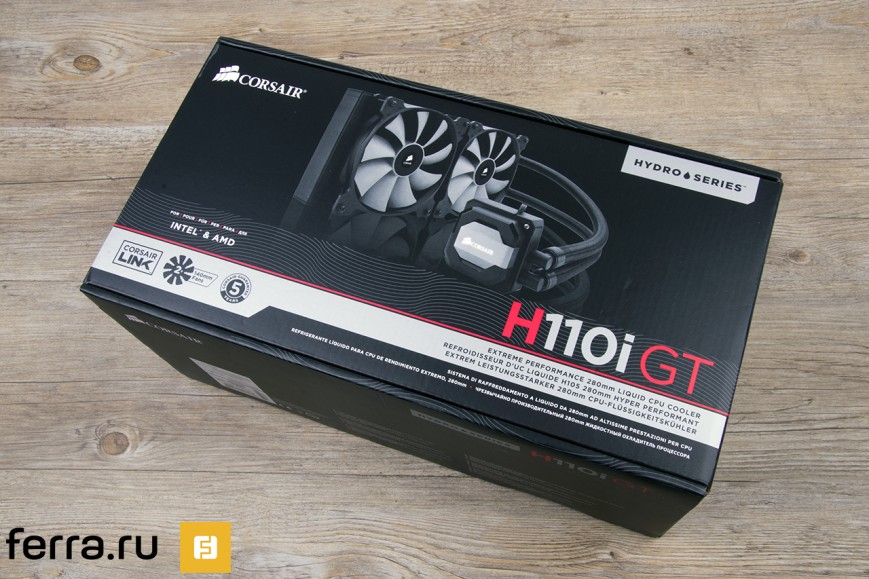

To-delt WC, med støtte for 140mm vifter — plasskrevende varer, fordi det kommer i montert og kledd med skjemaet. Det er derfor “dropsy” ble plassert i en stor pappeske. På baksiden av pakken skrives ut all nødvendig informasjon: tekniske spesifikasjoner, sikkerhet forholdsregler ved bruk og montering metoder.
Emballasjen Corsair GT H110i

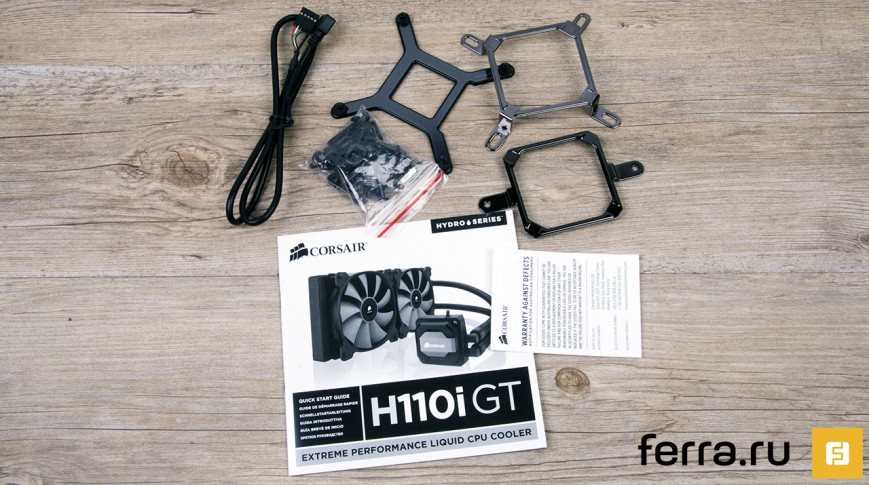

Komplett med H110i GT er papir med en tydelig tegning av montering og fester. Kjøligere jo waterblock-modus vil bli satt for alle moderne CPU sockets fra AMD og Intel. Programvaren må lastes ned uavhengig av offisielle nettstedet til produsenten.
Pakken inneholder Corsair GT H110i
Design alt-i-ett-systemer endrer ikke på mange år. Det er to hoveddeler: radiator og waterblock-modus. Med hverandre, de er koblet sammen ved hjelp av fleksible slanger. Den waterblock-modus kommuniserer med den Sentrale prosessoren. Det er også installert en pumpe. Hot chip væske som sirkulerer i radiatoren og kjøles med to vifter. Brukeren trenger bare å feste waterblock-modus til CPU-sokkelen, og radiatoren på veggen av kabinettet.
I tilfelle av H110i GT er samlet flytende kjøling. Vil imøtekomme enheten, ikke hver datamaskin tilfelle. Alle av lengden på radiatoren 322 mm. Selv de mest lurt ut gaming grafikk kort er kortere. H110i GT er enda lenger enn mange av sine kolleger. Teknikerne på Corsair bestemte seg for å sted på sidene av tanker for ekstra væske. Fra synspunkt av kjøleeffekt, dette er rett engineering kurs. Jo mer væske bedre. Pluss minimerer underfilling væske inne vil ikke “gå på” luften.

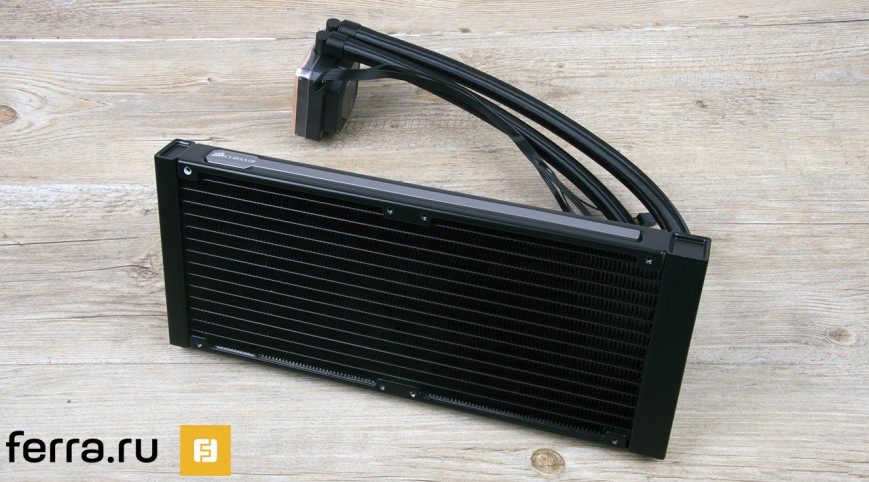

I sammenligning med H110 på H110i GT har økt, ikke bare lengden av radiatoren, men også tykkelsen av den yrkesaktive væske opp til 19 mm. Bare økte med 2-3 mm, men et slikt tiltak vil definitivt ha en effekt. Radiatoren består av fjorten flatskjerm-tv, mellom som er loddet korrugerte aluminium tape.
Corsair GT H110i

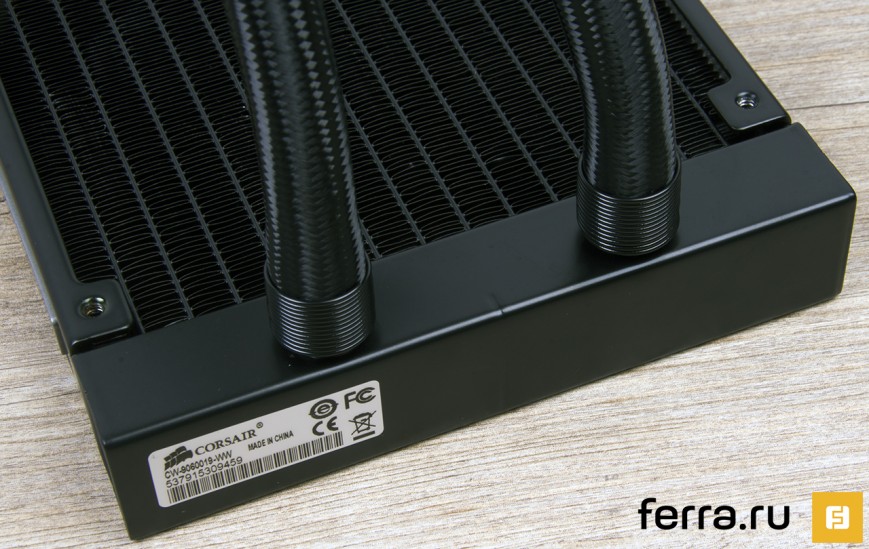

De ytre diameter av rør er også økt — H110i GT, han er 14 mm. Til radiator slanger er festet til to opressovannyh beslag. Den waterblock-modus er gjennom å slå ermer. Fleksibiliteten av rørene gjennomsnittlig, og de er i tillegg flettet klut. Personlig har jeg ingen problem med installasjonen av GT-versjonen ikke har. Slangene har en god tilgang på lengde — 400 mm. Det er nok til å sikre radiator det er ikke bare på den øverste veggen av kabinettet, men også for eksempel på frontpanelet.
Radiatoren Corsair GT H110i

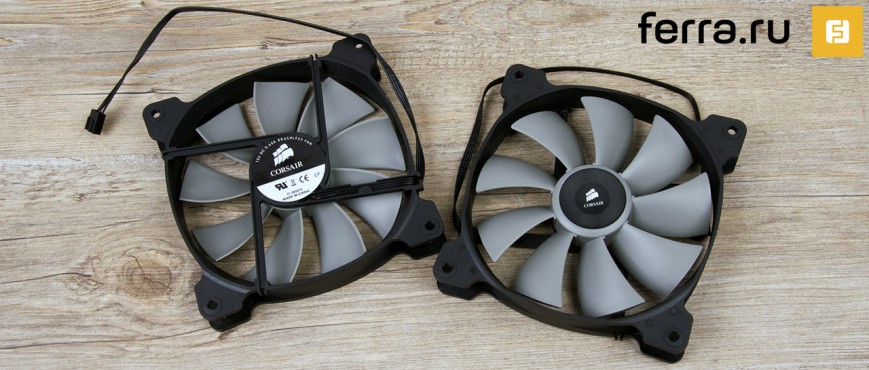

Den totale tykkelsen på H110i GT radiator noe større enn tykkelsen av de som arbeider væske. All grunn til spesiell ramme, det er vanlige skruer til å feste fans. Komplett med “dropsy” er to 140 mm Høyt Dreiemoment pumpehjulet SP140L PWM. Både 9-bladet “Carlson” mottatt 4-pinners kontakter, hastighet justerbar i området 600-2100 rpm. I dette tilfellet produsenten ikke skjul karakteristisk for støy nivå — 43 dB, men holder den type betydning.
Fans SP140L Høyt Dreiemoment PWM

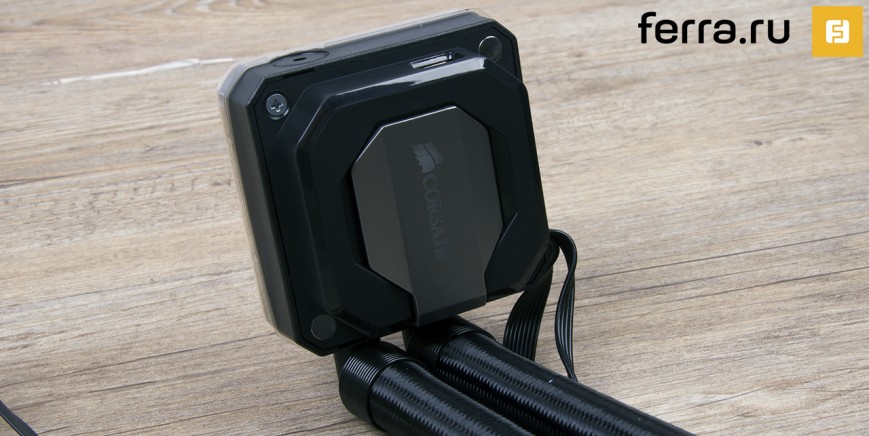

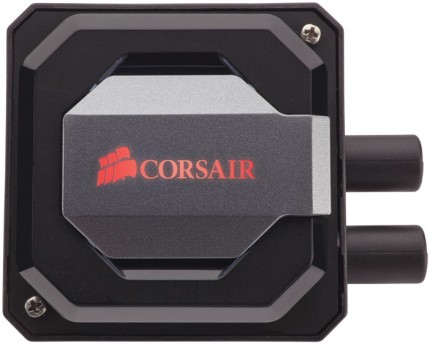

I sammenligning med slike “hydrocephalus” som H105 og H110, har i betydelig grad endret waterblock-modus. Fra runde ASETEK referanse design (eksempel — NZXT Kraken X61) ingeniører Corsair forlatt i favør av firkantet form. På forsiden waterblock-modus dukket opp opplyst logo. Den kobber har også blitt en firkantet form.
Den waterblock-modus Corsair GT H110i

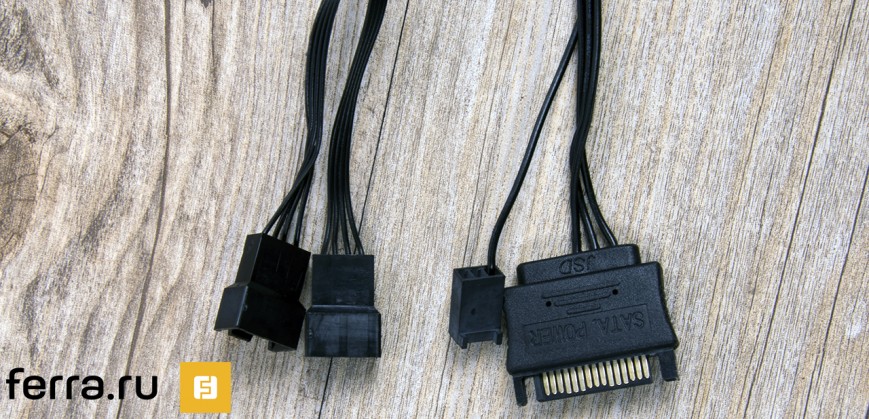

Fra waterblock-modus strekker seg en rekke ledninger. To nettverkskort kan kobles SP140L fans. Pumpen er utstyrt med en egen 3-pinners-kontakten, kan ikke klare det. To vifter og lys få elektrisitet fra SATA-kontakten. Alle ledninger er skjult bak kabinettet bolig.
Strøm Corsair GT H110i

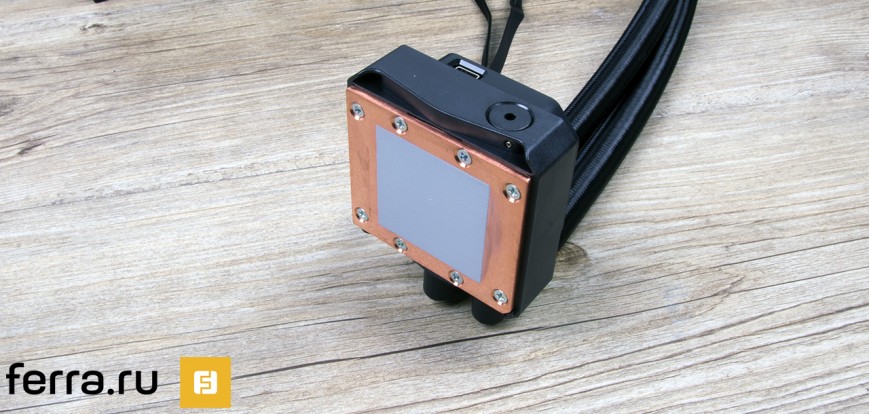

Ved foten av waterblock-modus er allerede gjort lim inn. Ekstra termisk grensesnitt som fulgte med nr. Basen er myk. Ofte ASETEK’native runde waterblocks har en råhet i form av en kjegle. Bildet viser tydelig at produsenten er ikke den eneste polert til en speil finish.
Detaljert informasjon om en brukt pumpe nr. Kjent ressurs mekanisme 70 000 timer. Dette er mer enn åtte års drift, hvis PC-en vil kjøre 24/7. Rotoren hastighet varierer i området 2400-3000 rpm.
Bunnen av waterblock-modus Corsair GT H110i

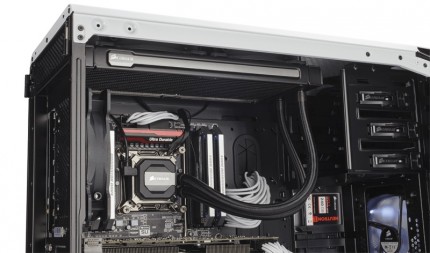

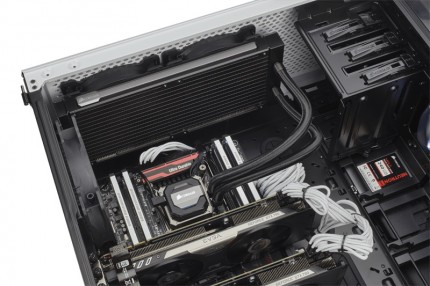

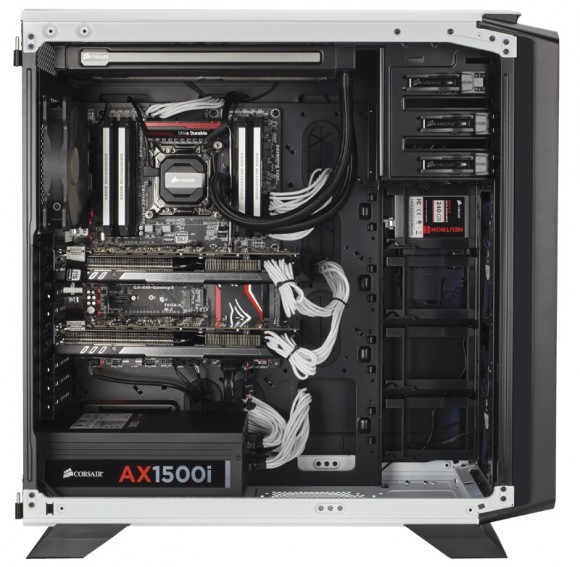

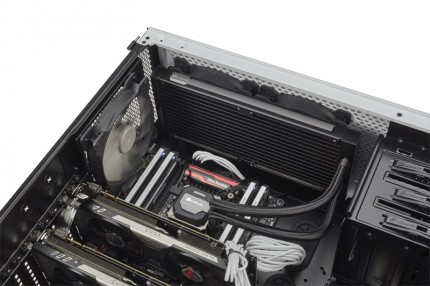

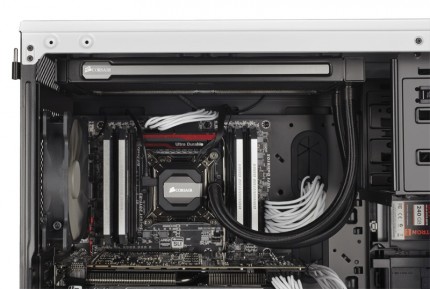

All kompleksiteten av å installere H110i GT er kjøleribben montering Montering på husveggen. Den mest utbredte varianten — i den øverste linjen. Mindre opplagt på veggen foran. For salg er tilfeller med en landingsplass under SIN på bunnen. Som du kan se, i alle tilfeller, installasjon av enheten kommer an på saken.
Installasjon av Corsair GT H110i
Installasjon av Corsair GT H110i
Den waterblock-modus koblet til CPU-en er veldig enkelt. Inkludert er to metall-rammer. De er satt på toppen av den waterblock-modus. I tilfelle av Intel chips brukes bakplate følger med. For AMD-prosessorer, waterblock-modus trykkes mot plast “ørene” av sokkelen.
Installasjon av Corsair GT H110i
Installasjon av Corsair GT H110i
Programmet Corsair Link
Den Corsair Link-programmet er delvis oversatt til russisk språk. Den overvåker temperaturer og styrer systemet fans “dropsy”. Hovedmenyen er delt inn i fire kategorier: “System”, “Gruppe”, “Schedule” og “Innstillinger”. Appen skjermer parametre som temperatur sensor waterblock-modus H110i GT, vifte hastighet og rotoren temperatur, hovedkort, CPU og grafikkort.
Corsair Link, hovedkategoriene
Corsair Link, hovedkategoriene
Corsair Link, hovedkategoriene
Corsair Link, hovedkategoriene

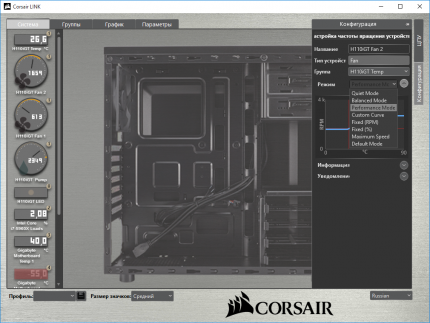

Hvis H110i GT-fans er koblet til waterblock-modus, kan du kontrollere dem i Corsair Link. Tilgjengelig åtte stasjoner. For eksempel, programmet lar deg angi en presis rotasjonshastighet i trinn på 25 rpm Eller angi hastigheten i prosent, minimum 40%. Å helt deaktiver fan-verktøyet ikke er i stand til det. Slik funksjonalitet er nok for de fleste detaljert sett av par av pumpehjul.
I teorien er Corsair Link kan arbeide med rotor av pumpen. Men i praksis, endring av skillet ikke gi noe resultat. Kanskje denne funksjonen er ment for andre “hydrocephalus” Corsair. Eller vil det bli implementert i nye versjoner av verktøy.
Innstillingen fan Corsair GT H110i
Justere bakgrunnsbelysningen på logoen Corsair GT H110i

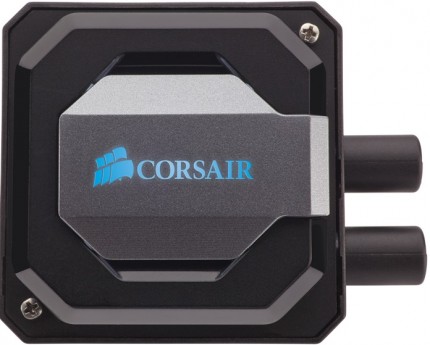

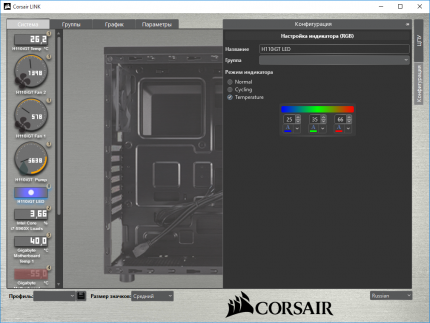

De lysende logo H110i GT er også kontrollert av Corsair Link. Det er to primitive moduser: konstant glød (Normal) og med fading (Sykling). Og til de tre varierer temperaturen på CPU-en, kan du plukke opp tre tilsvarende farger.
Glødende logo Corsair GT H110i
Glødende logo Corsair GT H110i
Testing
Test stå:
- Prosessor: Intel Core i7-5960X, 3.3 GHz (3,5 GHz), 140W.
- Hovedkort: GIGABYTE GA-X99UD7 Wi-Fi.
- RAM: DDR4-2133 4x 8 GB.
- Skjermkort: NVIDIA GeForce GTX 950.
- Lagring: SSD PÅ 240 GB.
- Strømforsyning: Corsair AX1500i, 1500W.
- Operativsystem: Windows 10 x64.
Testing Corsair H110i GT ble gjennomført i flere etapper. Jeg tok en av de hotteste til dato, Intel Core i7-5960X, nivået av som TDP er 140 watt. “Stein” kjører på 3.3 GHz, men for å teste frekvens tatt opp på stabil for alle kjernene 3,5 GHz. SVR ble testet i tre moduser: minimum, medium og maksimal rotasjon hastigheter på fansen.
Den andre fasen — akselerasjon. CPU-frekvens ble økt til 500 MHz. Hadde til å heve spenningen På 1,005 til 1,2 V. Det er slik en dårlig chip-jeg har på hånden. Det er forekomster som kan kjøre på en spenning på 1.1 1.2 til 4.2-4.4 GHz. I noen gitte parametere Core i7-5960X seriøst føler noen nå eksisterende kjøling. Under akselerasjon, Corsair H110i GT fans jobbet i automatisk modus.
Legg servert av programmet LinX 0.6.5 er den mest ressurskrevende programmet for i dag. I 99% av tilfellene hjemme, vil ikke systemet fungere i slike forhold. Hver modus ble gitt 15 minutter. Romtemperaturen på testtidspunktet var 25 grader Celsius.
Under testing, brukte vi termisk lim som fulgte med enheten.
Støynivået ble målt i en avstand på en meter fra teste. Systemet bruker en PSU og et grafikkort som arbeider i passiv modus. Minimum nivå av støy i rommet er 36 dB.
Selv på minimum viftehastighet H110i GT har vist gode resultat, nemlig bare en enkelt kjerne Core i7-5960X oppvarmet til 70 grader Celsius. Den gjennomsnittlige maksimale chip temperaturen ikke overstiger 65 grader Celsius. På en gjennomsnittlig turtall på vifter kjøling effektivitet er betydelig økt med om lag syv grader Celsius. Men fra den maksimale PWM SP140L Høyt Dreiemoment var litt urovekkende. Gjennomsnittlig temperatur under belastning er redusert med bare tre grader Celsius, men ingen core Core i7-5960X i (!) LinX 0.6.5 er ikke oppvarmet over 60 grader Celsius.
Dessverre, for å sammenligne kjøleeffekt av H110i GT i helt samme forhold kan jeg bare med flere supernumerary. To-brikke “dropsy” uanstrengt i forkant av Noctua NH-D15. Det mest interessante: på minimum hastighet H110i GT var mer produktiv Deepcool Assassin II på et middels hastighet og selv Noctua NH-D15S. Her er den første av fordelene med slike flytende kjøling systemer for å arbeide mer effektivt med mindre støy.
Den andre fordelen er mer effektivt å jobbe i det hele tatt. I sum motstand Noctua NH-D15 bak H110i GT til seks grader Celsius.

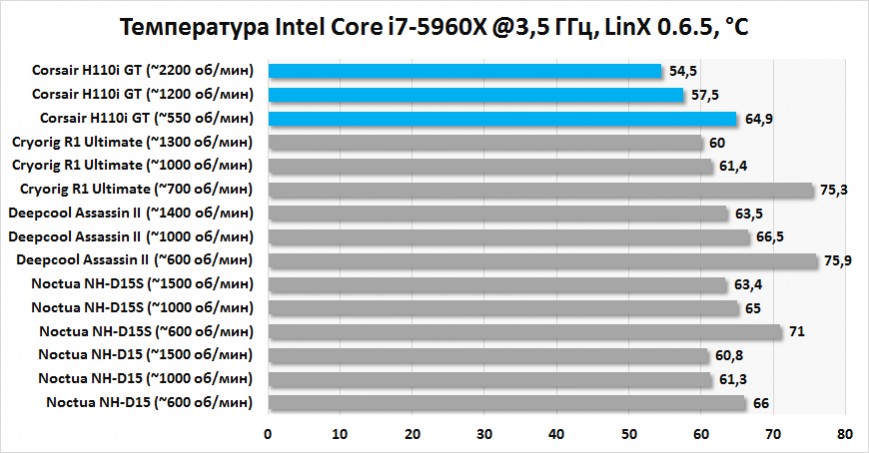

Testing resultatene av Corsair GT H110i

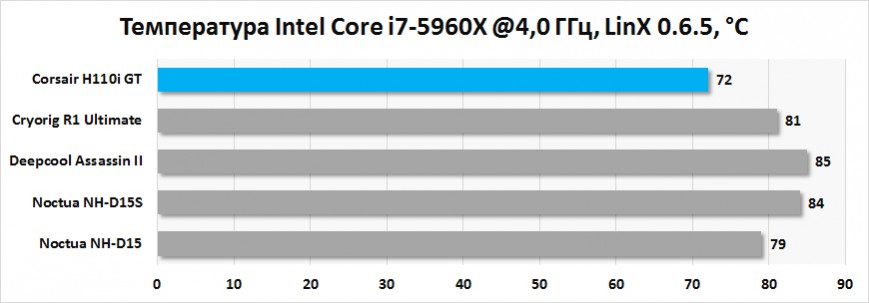

Med den økning i klokkefrekvens (og spenning) Core i7-5960X er forskjellen mellom H110i GT og air supernumerary bare økt. Det er følte at alt-i-ett-system Corsair har en stor sikkerhetsmargin. I tilfelle av overklokket til 4 GHz prosessor forut for SIN NH-D15 er allerede på syv grader. Andre modeller har sakket akterut sterkere.

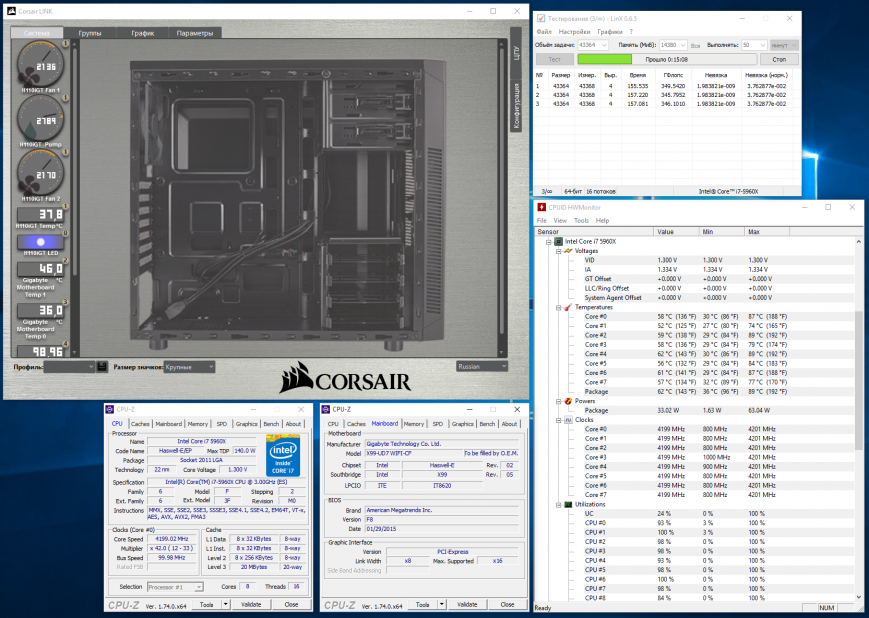

På grunn av sikkerhetsfaktor H110i GT Core i7-5960X overklokket til 4,2 GHz. Spenningen var til å gå opp til 1.3 V. Air supercooler i å utføre disse oppgaver ikke vises.
Overklokking Intel Core i7-5960X 4.2 GHz ved hjelp av den Corsair GT H110i

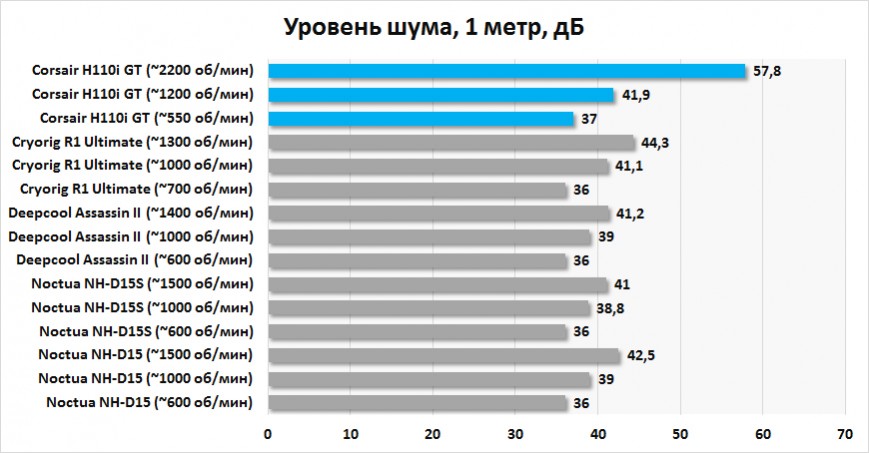

Det er en påminnelse: på maksimum viftehastighet H110i GT kjører ulidelig støyende. Hyl fra 140mm pumpehjulet stiger uvirkelig, noen av støvsugere kjører roligere. Og dette er ingen spøk. Faktisk, en komfortabel grensen for H110i GT kan betraktes som 1200 rpm I denne modusen “dropsy” er roligere Noctua NH-D15 og Cryorig R1 Ultimate og effektivt kjøler på CPU. Til ca 800 rpm roterende fans på øret er nesten umerkelig.
Støy fra pumpen er kun på under slå på datamaskinen. Føles som rotoren akselererer væske langs konturen, men etter ca et minutt det quiets ned.
Lydnivået fra Corsair GT H110i
Konkurrenter og analoger

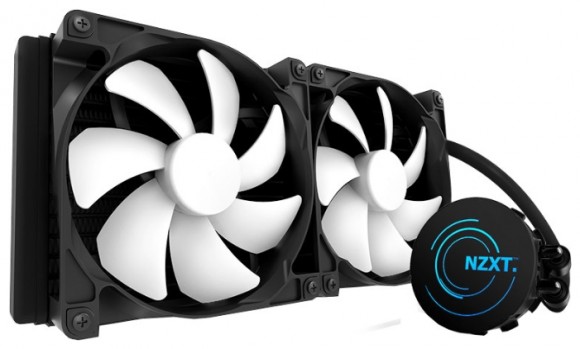

H110i GT er ikke bare alt-i-ett-system med dobbel radiator under 140 mm-fans. For eksempel, i salget er en modell fra NZXT Kraken X61 — referanse versjon av “dropsy” fra ASETEK (utvikler og produsent av slike enheter).

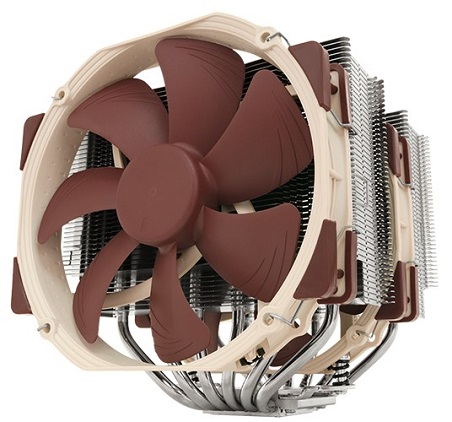

Alternativ air supercooler, for eksempel, Noctua NH-D15. Pros to-tårnet kjølesystem før H110i GT er åpenbar: mindre kostnader og større fleksibilitet for installasjon i kabinettet.
Corsair GT H110i
NZXT Kraken X61
Noctua NH-D15
Størrelsen av radiator
140x322x27 mm
138х313х27 mm
150х165х161 mm
Tykkelsen av radiatoren med fansen
52 mm
52 mm
—
Slange lengde
400 mm
400 mm
—
Materialet av radiator
Aluminium
Aluminium
Kobber + aluminium
Dimensjoner ventilator (Bxhxd)
2 SP140L Høyt Dreiemoment PWM (140x140x25 mm)
2x NZXT RF-FX142-NP (140x140x25 mm)
2x Noctua NF-A15 PWM
Lydnivået fra viften
43 dB
37 dB
24.6 dB
Hastigheten på viften
600-2100 rpm
800-2000 rpm
300-1500 rpm
Kompatibilitet med plattformer
Intel LGA775/1366/1150/1151/1155/1156/2011
AMD AM2/2+/AM3/3+/FM1/2/2+
Intel LGA775/1366/1150/1151/1155/1156/2011
AMD AM2/2+/AM3/3+/FM1/2/2+
Intel LGA775/1366/1150/1151/1155/1156/2011
AMD AM2/2+/AM3/3+/FM1/2/2+
Pris
11 500 rubler ($130)
12 500 rubler.
8500 rubler ($90)
Price.ru
Sitat:Corsair H110i GT59131
Sitat:NZXT Kraken X6159131
Sitat:Noctua NH-D1559131
NZXT Kraken X61
Noctua NH-D15
I konklusjon
Testing klart viste hvem som er den vakreste av dem alle. Alt-i-ett-system H110i GT er mer effektiv enn mange moderne supercooler. Høy effektivitet “dropsy” gjør det mulig ikke bare å bruke den med de hotteste chips, men også for å spre dem.
Men seieren har unngått H110i GT litt blod. Høy kjøleeffekt er stor, men komfortabel betjening av systemet sikres bare ved lave hastigheter for rotasjon av fans. Høy er et mareritt og voldtekter. H110i GT selv midt supercooler er dyrt, men godt i denne “dropsy” behov for å investere mer og erstatte fans. Det viser seg at kjøp av kjølesystemet vil rettferdiggjøre seg selv bare i et par veldig varmt overklokket CPU, som er ekstremt dyre-konfigurasjoner. I andre tilfeller kan du bruke en slik enhet gir ingen mening.
Corsair GT H110i
Fordeler:
Ulemper:
- Effektiv kjøling ytelse for alle moderne Central processing enheter;
- Høy bygge kvalitet;
- Funksjonell programvare;
- Potensialet for alvorlige overklokking.
- Høyt støynivå på middels turtall, maksimum er uutholdelig.
