Und doch, ich bin nicht von meiner Seite so eifrig zu übertreiben. Die Entwicklung der modernen Technologien lassen und gründlich verlangsamte die Geschwindigkeit, aber nicht für eine Minute zu stoppen. Am Ende, zum Ziel bewegt wer kriecht. Präsentiert von 14-нанометровые CPUs — eine wichtige und lang erwartete Ereignis in der Branche. Ein weiterer Bügel überwunden, die auf der Warteliste — neue Höhen.
Leider sind, wie solche, die Wettbewerbs-Opposition in diesem Jahr nicht passiert. AMD ist nicht erfreut uns mit neuen architektonischen Lösungen, die Beschränkung nur Beauty «доделками» bereits bekannten Architekturen. Wie Sie sagen, und danke, aber wir freuen uns auf die «roten» in dieser Durchbruch. Ich hoffe, es passiert im Jahr 2016.
Iron Halle №28. Die Ergebnisse des Jahres 2015: die Prozessoren und Computer-Plattform
AMD
Anmerkung der Redaktion: AMD am Scheideweg — es ist Zeit, radikal umzustrukturieren Prozessor-Plattform
Wenn wir über die CPUs, die dann im Jahr 2015 AMD war der unangefochtene Sieger in der Kategorie «nicht-Rolle Taschen». Wie ich schon sagte, keine Neuheiten der Prozessor-Gigant nicht eingeführt. Es stellt sich heraus, dass die neueste Entwicklung der «roten» — Hybrid-Prozessoren Kaveri — Anfang Januar erfüllt fast zwei Jahre. In der Tat, seit 24 Monate AMD zeigt nichts prinzipielles neuen. Sie Multiprozessor-Architektur Bulldozer mit allen Ablegern endgültig überholt. Die Situation mit den aktuellen Plattformen befindet sich in einem beklagenswerten Zustand. Kein Wunder, dass es im Jahr 2015 das Unternehmen hat in allen Positionen. So, im Dritten Quartal «rote» gerettet 1,03 Milliarden US-Dollar. Es ist auf 26% weniger Einkommen der geförderten im Jahr zuvor. Das Unternehmen unrentabel auf 197 Millionen Wenn wir reden nur über Prozessoren (CPU und GPU), das AMD im Dritten Quartal verkaufte Chips in Höhe von 424 Millionen US-Dollar, was auf 46% weniger als vor einem Jahr. Teilweise ziehen die «roten» erhöhte Verkauf von neuen Produktlinien-Grafikkarten-Radeon R7/R9 300 und Radeon R9 Fury. Wie heißt es in einem bekannten меме: «sehr schlecht».

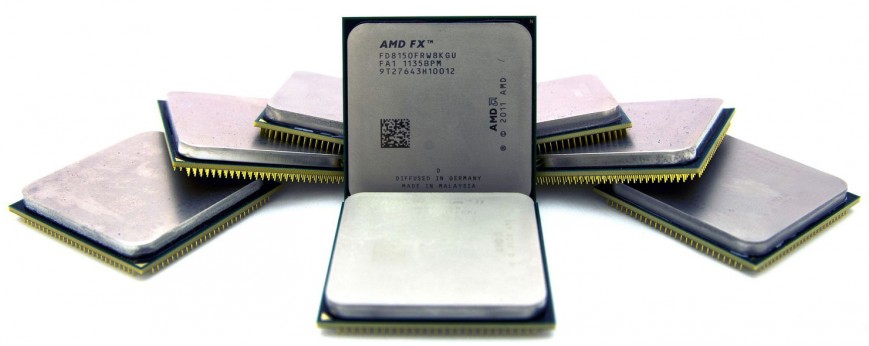

Im September zentralen Prozessoren AMD FX vier Jahre alt war
Billig гигагерцы. Testen sieben Low-Cost-Prozessoren, geeignet für die Beschleunigung
Was tun Unternehmen, welche in so wenig beneidenswerten Situation? Richtig, raus. Im Jahr 2015 AMD hat die Entscheidung über den Einstieg in den Markt für den Verkauf von geistigem Eigentum. Microsoft will Geld verdienen-Patenten. Im Moment ist die «rote» wählen zwischen mehreren Business-Modellen. Erstens kann das Unternehmen lizenzieren selbst Patente. Wie, zum Beispiel, NVIDIA in Bezug auf die grafische Lösungen von Intel. Zweitens, AMD kann lizenzieren Entwicklung auf Geräte, die im Prinzip die Freigabe nicht plant. Bei den «roten» gibt es eine interessante Modifikation Grafik Radeon, die für Smartphones und Tablets. Schließlich, drittens, die bei Bedarf AMD verkaufen kann Patente aus dem Portfolio. Es ist wichtig zu verstehen, dass das Unternehmen plant, ein Analogon ARM. Sie hat sich nicht ergeben. Die Lizenzierung von Technologien — nur noch eine Möglichkeit, uns von der Stelle. Außerdem ist es ein sehr lukratives Geschäft. Für das Beispiel nicht weit zu suchen: Gesellschaft Qualcomm für die ersten drei Quartale des Laufenden Geschäftsjahres nur auf die Lizenzen verdient 6,162 Milliarden US-Dollar. NVIDIA jedes Quartal erhält von Intel 66 Millionen «grün».
Der Letzte Ausweg. Übersicht CPU-AMD FX-8370
Und noch einmal: in diesem Jahr AMD hat keine grundlegend neuen CPU. Einige der Hype gab es rund um die ноутбучных Chips Carrizo, mit Sitz auf der letzten Inkarnation der modularen Architektur Bulldozer — Bagger. Gespräche über diese «Steine» gehen noch im Jahr 2014, aber wie viele Laptops seitdem gab es in den Verkauf? Die Frage jedoch, rhetorische Frage.
Neue architektonische Lösungen von AMD in diesem Jahr haben wir nicht gewartet. Alle Hoffnungen sind mit dem Jahr 2016.
Im Jahr 2015 gut gearbeitet Partner AMD — Vertrags-Hersteller TSMC und GlobalFoundries. Vollendung bis zur Perfektion 28 – und 32-Nm-Technologie-Standards erlaubt, die «rot», Erstens, lassen Sie das Lineal APU-Godavari (Kaveri Refresh). Nichts neues in dieser APU nicht. Waren erwartungsgemäß erhöht Frequenz wie Computing-x86-Teile und Grafik-Modul Radeon. Zweitens gab es acht-Core FX-Chips, теплопакет die es geschafft, dass im Rahmen von 95 Watt. Das ist alles «erreichen».

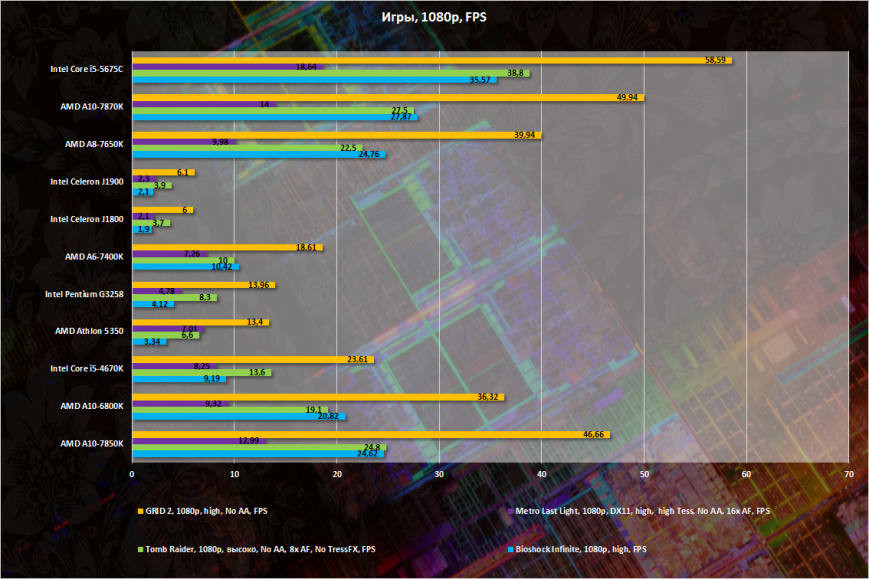

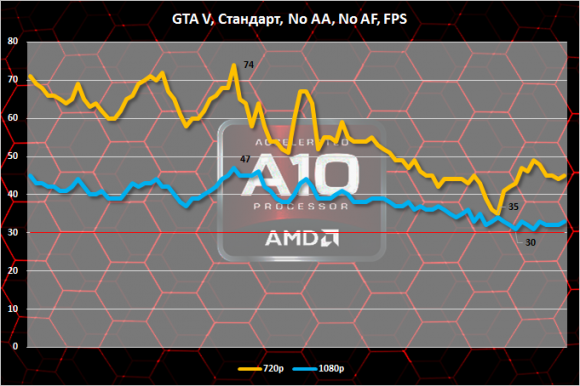

Auf der integrierten Grafik AMD A10-7870K Sie spielen in GTA V auch in Full-HD-Auflösung
Das Spiel in der Assoziation: Full HD, GTA V, Godavari. Überblick über die APU von AMD A10-7870K
Es ist offensichtlich, dass das Jahr 2015 begann für die AMD-Transit. In der Firma gab es einen großen Umstrukturierungen, Veränderungen in der Führung und schwere des Staates zu reduzieren. Im nächsten Jahr sind die «roten» Versprechen handeln auf allen Fronten. Die wichtigste Ereignis für die Gesellschaft (und möglicherweise die gesamte Branche), wird der Ausgang der Prozessoren, die auf der Architektur Zen.

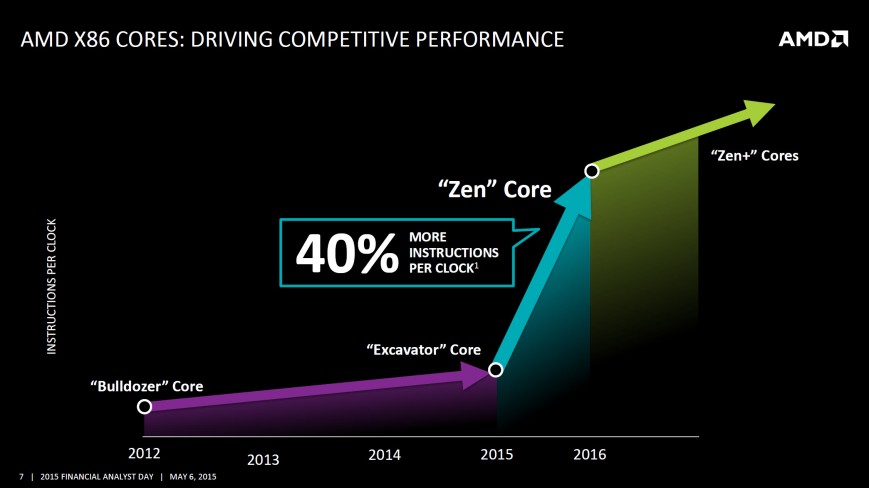

Ganz offiziell der Chef der Firma Lisa su hat angekündigt, dass die Rechenkerne, basierend auf der Grundlage der neuesten Entwicklung, erfüllen werden 40% mehr Instruktionen pro Takt, als die Entscheidung auf der Grundlage der Bagger, die in der mythischen Chips Carrizo. Die obige Zahl, gelinde gesagt, verblüfft. Vor allem, wenn man bedenkt, dass verglichen, nämlich die Kerne, die auf einer Frequenz. Erfolgen die Neuheit wird in den Fabriken GlobalFoundries mit der Nutzung der 14-Nm-Prozesstechnologie 14LPP. Bereits in diesem Jahr haben die Entwickler für Ihre Test-Prototypen. Selbst AMD zufrieden mit der Leistung der neuen Chips, und der Prozentsatz der Veröffentlichung Fit für die kommerzielle Umsetzung der Kristalle.
Achtung, Schnallen Sie sich an — wir Tauchen!
Anmerkung der Redaktion: die lang erwartete Veränderungen in der AMD
Entwickelt im Jahr 2010 modulare Architektur Bulldozer war offensichtlich ein Fehlschlag. Während alle an Ihre Plätze. Zen — das komplette Gegenteil von Bulldozer. Es ist bekannt, dass jeder Kern wird sechs Blöcke Ausführung Integer-Operationen, zwei 256-bit-Block-Ausführung Gleitkomma-Operationen, die eigenen Decoder-Anweisungen, die Einheit der Stichprobe Anweisungen, Block Vorhersagen übergänge und eigenen Cache. Ist der Kern völlig ausreichend Plus Zen-Architektur unterstützt die Technologie Simultaneous Multithreading, deren Funktionsprinzip ist ähnlich wie mit Hyper-Threading. Das alles ist erfreulich.
Für die Chips Zen wird vorgestellt Plattform AM4, unterstützende und APU, und x86-System ohne integrierte Grafik. AMD wird auf die Verwendung von Speicher DDR4-Standard. Es ist bekannt, dass die Logik für die «roten» wird die Firma ASMedia. Selbst AMD weigert, die von der Produktion Chipsätze.
In Worten Architektur Zen ist wunderschön. Aber wie wird das eigentlich?
Alarmierend: im Jahr 2010 aus dem Munde eines Verwaltungsausschusses Gesellschaft auch schallte eine große Anzahl von schönen reden über die Vorteile der modularen Architektur. In der Praxis war alles anders. Deshalb will ich nicht tun, keine Prognosen bezüglich der Chips Zen. Kommen — testen und bilden eine endgültige Meinung. Ich hoffe, dass AMD dieses mal alles. Markt Wettbewerb ist erforderlich.

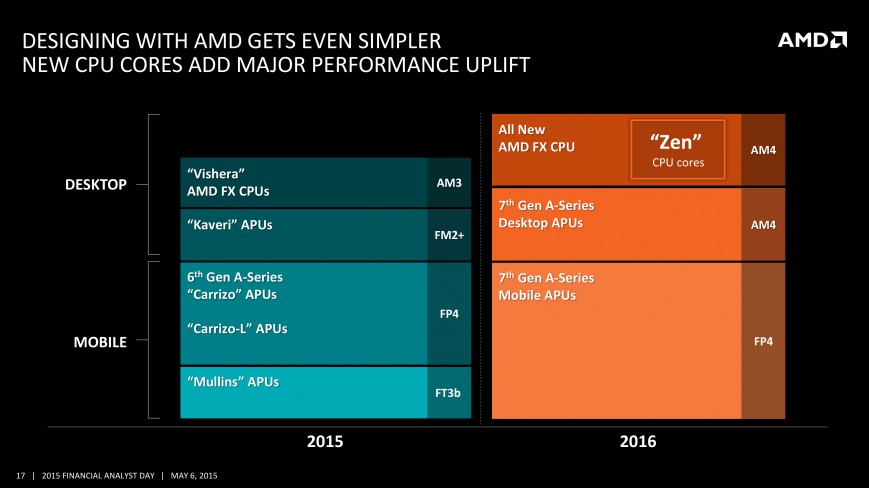

Die neue Produktlinie-Chips von AMD. Für eine Plattform — AM4 — produziert werden und Apus mit integrierter Grafik und leistungsstarke Chips FX
Intel
Anmerkung der Redaktion: 50 Jahre Gesetz von Moore
Markt Wettbewerb ist erforderlich. Intel auf Ihren Lorbeeren ausruhen, die Jahr und konkurriert praktisch mit sich selbst. Der Fairness halber Stelle ich fest, dass die Schuld der Prozessor-Riese ist dies nicht möglich. Bei чипмейкера gibt es einen strategischen Plan, der ausgeführt werden muss, um jeden Preis. Doch im Jahr 2014 in Intel hat mit dem ersten ernsthaften Problemen. Die Umstellung auf bessere technologische Normen erfordert immer mehr Kosten. Die Komplexität solcher Lösungen steigt exponentiell. Die Strategie der «Tick-Tack» zum ersten mal in den letzten zehn Jahren gescheitert.
Anmerkung der Redaktion: warum sind die neuen Intel Broadwell und Skylake für Desktop-PCs werden nicht deutlich schneller Haswell
Wie Sie wissen, in diesem Jahr dem Mooreschen Gesetz ist 50 Jahre alt. Ein halbes Jahrhundert Mikroelektronik entwickelte sich, ausgehend von dieser elementaren empirischen Regeln, nach denen die Zahl der transistoren in den Prozessoren soll verdoppelt werden alle 24 Monate. Die Industrie konfrontiert mit vielen Hindernissen auf dem Weg, aber immer kommen die Sieger. Im Laufe der Zeit ein Wendepunkt war der Auftritt der dreidimensionalen transistoren. Aber jetzt ist Intel mit dem Problem konfrontiert, ernster. Mit jedem neuen Prozesstechnologie, die von den beteiligten bei der Erstellung von Handels-erfolgreiche Lösungen, nähert sich die Frist, wenn der Einsatz von Silikon einfach nicht in der Lage, die aufgrund von körperlichen Einschränkungen dieses Halbleitermaterial. Bereits jetzt, die Freigabe der 14-нанометровые Prozessoren der Broadwell und Skylake, Intel konfrontiert mit ganz geringen Prozentsatz der Ausgang Fit Kristalle.
Reduzierung der Verfahrenstechnik führt zu unvermeidlichen Anstieg der Zyklus der Produktion der neuen Chips.
Nächste Station — 10 Nm, 50 Silikonen! Die ersten Entscheidungen werden nicht vor der zweiten Hälfte des Jahres 2017. Die ehrgeizigen Pläne von Intel umfassen die Entwicklung und Gestaltung von integrierten schaltungen auf der Grundlage von 7 – und 5-Nanometer-Verfahren, aber es ist notwendig, um die industrielle Anwendung der EUV-Scanner (Extreme Ultraviolet — Strahlung mit einer Wellenlänge von 13,5 Nm) ist wirtschaftlich sinnvoll. Nach einigen Daten, wird dieses Ereignis nicht vor 2020.

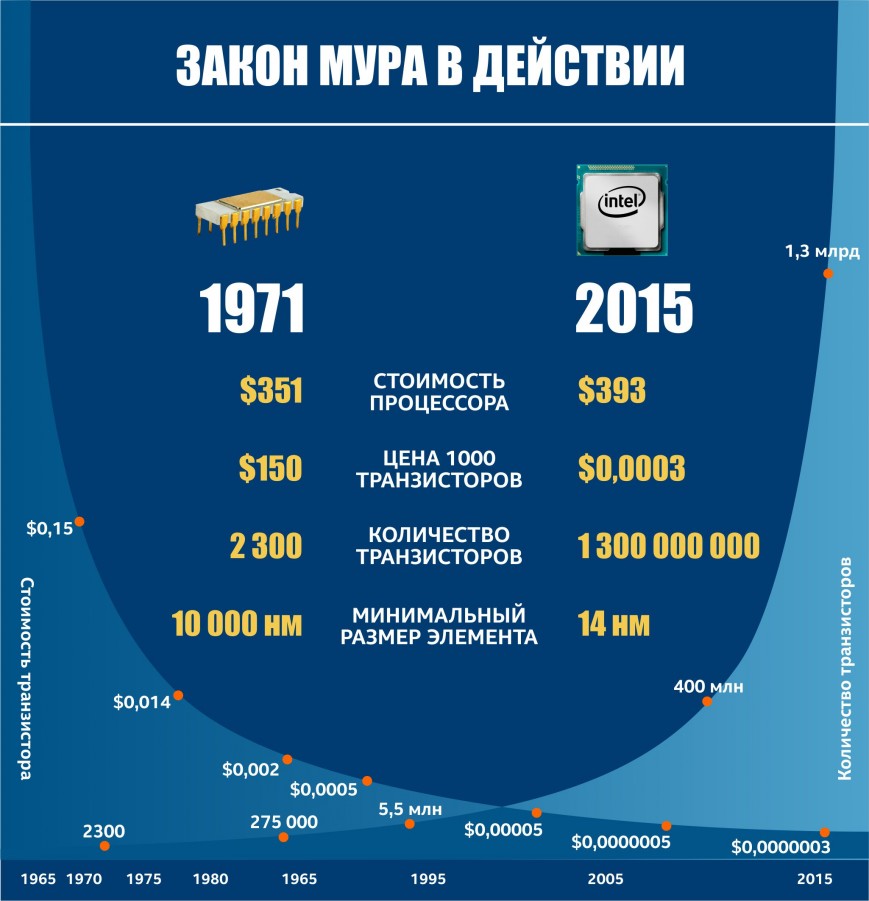

Das Moore ‘ sche Gesetz in zahlen
Die Lang Erwartete Broadwell. Übersicht der Intel-Core-i5-5675C
Aber zurück in die Gegenwart. Wie ich schon sagte, das Konzept der «Tick-Tack», begann zu handeln. Ich erinnere Sie daran, dass unter «Teak» bezieht sich auf die Ausgabe der Prozessoren mit der alten Architektur, aber die neuen (sprich — subtiler) Prozesstechnologie. «So» — ist der Ausgang des Chips auf einer völlig neuen Architektur, sondern auf der Basis der geleisteten technischen Normen. Zum Beispiel, genau so sind die Lösungen Haswell, die in der ersten Hälfte des Jahres 2013. Intel dauerte genau zwei Jahre, zu zügeln, 14-нанометровое Produktion und Release noch im Juni Desktop-Broadwell-Chips.
Lineal-Chips war etwas zerknittertes. Verfasst von nur fünf Modelle, aber nur zwei haben die Verpackung der LGA (selbst werden im Anschluss auf dem Motherboard). So Recht, wer meint, dass dieses mal die Intel «Tick»-Prozessoren wirklich nicht veröffentlicht.
Alles über die Skylake. Teil 1: überblick über die Architektur und Plattform allgemein
Kurz gesagt, Broadwell — es ist das gleiche Haswell, aber übersetzte 14-Nanometer-Fertigungsprozess. Und noch ein paar architektonische Verbesserungen durchgeführt wurde. So wurden die Volumina der Pufferzonen und Fenster-Scheduler. Genau in der Hälfte wuchs das Volumen der Tabelle assoziativen broadcast-Adressen der zweiten Ebene (L2 TLB) — bis zu 1500 Einträge. Plus das ganze Schema der Sendung hat der zweite Prozessor Fehler. Diese Veränderungen haben Broadwell-Prozessoren besser zu bewältigen mit der Vorhersage von komplexen Verzweigungen Code. Die Geschwindigkeit der Ausführung der Operationen der Multiplikation stieg von fünf Takte bis zu drei Takte. Die Aufteilung des Betriebs beschleunigte Tempo durch den Einsatz von 10-bit-Teiler. Schließlich wurden optimiert Vektor-gather-Anweisung aus einer Reihe von AVX2. Am Ende mit der gleichen Frequenz Broadwell-Architektur schneller Haswell im Durchschnitt um 5%.

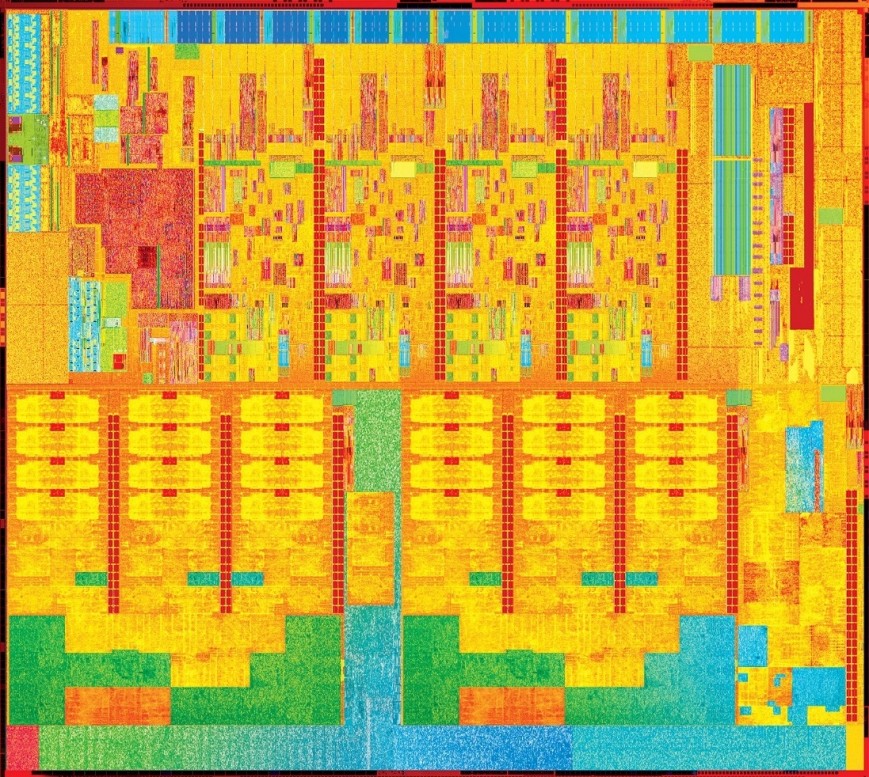

Kristall Intel Broadwell
Das ganze Salz Desktop-Broadwell besteht in der Verwendung von 128 MB Speicher eDRAM, spielt die Rolle der Cache der vierten Ebene und der name Crystalwell, und Grafik-Modul Iris Pro 6200. «Insertionen» снащена 48 Aktoren und arbeitet auf der Frequenz 1050-1150 MHz. Sie gilt als eine der produktivsten integrierter Grafik auf den heutigen Tag. Ihr schlechter als selbst-Lösungen von AMD. Die «roten» haben es geschafft, verlieren Intel und auf diesem Gebiet.
Die Leistung Iris Pro 6200
Alles über die Skylake. Teil 2: übersicht der Intel Core i5-6600K und Intel Core i7-6700K
Nach nur zwei Monaten kam die Produktlinie «so»-Skylake-Prozessoren. Komplette Serie mit unter zwei Dutzend Modelle. Alle die gleichen 14 Nanometern, aber auf der neuen Architektur. Flaggschiffe Stahl-Modelle Core i5-6600K-und Core-i7-6700K entsprechend. Home-Plattform-Funktion — mit Doppel-Speicher-Controller, um zu arbeiten wie mit RAM-Standard DDR3 und DDR4. Selbst Intel ist es sehr einfach an seinem i-Punkt zwischen der neuen Plattform und alten architektonischen Lösungen. So, nach Angaben des Herstellers, Core i7-6700K sollte auf 10% schneller als der Core i7-4790K, 20% schneller als der Core i7-4770K und 30% schneller als der Core i7-3770K. Wie Tests zeigen, die zahlen sind sehr optimistisch Indikator, erreichbare nicht in allen Aufgaben. In einigen Fällen ist die High-End – «Steine» Skylake vor Haswell nur auf 3-5%. Manchmal nicht zu übertreffen ist. Deutlich nur erhöht die Leistung Cache der zweiten und Dritten Ebenen. Im Durchschnitt der Durchsatz erhöht auf anständige 60-70%! Dabei ist die Verzögerung der Cache auf dem aktuellen Niveau bleiben. Die integrierte Grafik Skylake (HD Graphics 530) durchschnittlich 20-40% schneller als die HD Graphics 4600, die in Haswell.

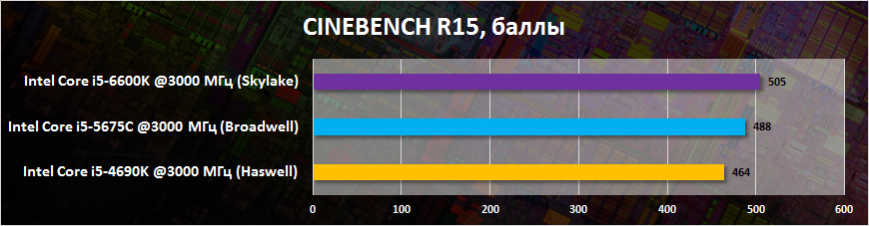

Performance-Vergleich von Architekturen Haswell, Broadwell und Skylake
Breaking Bad. Beschleunigung und Scalping-Core Intel Core i7-4770K und Intel Core i7-6700K
Der grundlegende Unterschied in der Leistung zwischen Haswell und Skylake nicht beobachtet. Es ist eine Tatsache. Deshalb Streben die 5-Prozent-Vorteil keinen Sinn. Dazu auf den heutigen Tag, bis die Lager Geschäften gefüllt Augäpfel alten Produkten, die Sie verkaufen und sich dabei in den schwarzen zahlen, gibt es einen spürbaren Unterschied in den Kosten. Zum Beispiel, in der Moskauer Einzelhandel die Preise für Motherboards und Prozessoren hoch im Durchschnitt auf 2000-3000 Euro. Und alle die gleichen Chips Skylake verbrauchen weniger Energie. Als Ergebnis, werden Sie weniger werden und besser übertakten. Intel offenbar erkannte seinen Fehler und weigerte sich, den integrierten Spannungswandler (FIVR). Und die Plattform selbst war mehr funktionsfähig.

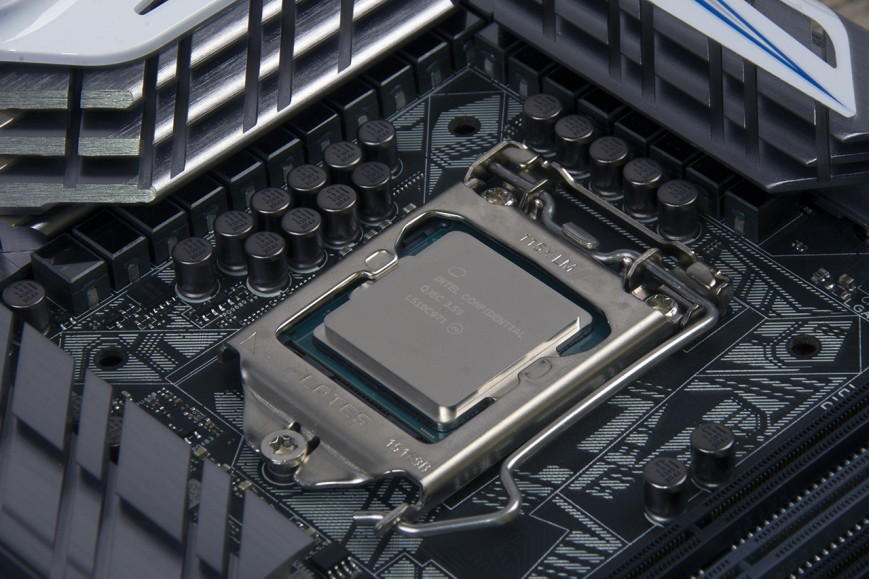

Intel Core i7-6600K
Über die Plattform
Intel Skylake bereit! Übersicht der ASUS Mainboards Z170-A, Z170-DELUXE und Z170 PRO GAMER
Auf diesem Thema Intel nicht vorbei. Чипмейкера ständig kritisiert, dass er sehr oft ändert sich die Plattform, wodurch in den Handel mit gerade veröffentlicht Prozessor noch zu nehmen und das Motherboard. Skylake gerade von solchen. Aber «oft» — ist, wie viel? Denn Intel bereits seit langem praktiziert Einführung für «so»-Generation der neuen Plattform und neue Chipsätze. Der Zyklus beträgt im Durchschnitt zwei Jahre, aber wie wird mit 14-нанометровыми «Steinen» — unbekannt. Vielleicht Probleme mit der Umstellung auf die 10-Nanometer-Prozess-Technologie machen die Plattform LGA1151 das langlebigste. Diese Praxis ermöglicht es dem Anwender bieten nicht nur moderne Chips, sondern auch die dynamischen Mainboard für jeden Geschmack und Farbe. Die Logik der 100-Serie (Codename — Sunrise Point), entwickelt für den Betrieb mit Skylake, zum Beispiel, hat eine native Unterstützung für Protokoll-NVMe-und 20 Gewinnlinien-PCI-Express 3.0, das ist genug für die Integration in das System sehr schnelle solid-State-Laufwerke. Gehäuft wurde Chipsatz Z170 Express. Er ermöglicht es, ohne jegliche Hilfs-Controller распаивать auf der platine bis zu sechs SATA-Ports 3.0 und bis zu 10 USB 3.0. Und noch ist der einzige Satz der Logik, der unterstützt die Funktion der Beschleunigung. Alle Chipsätze können funktionieren wie mit RAM DDR3 und DDR4.

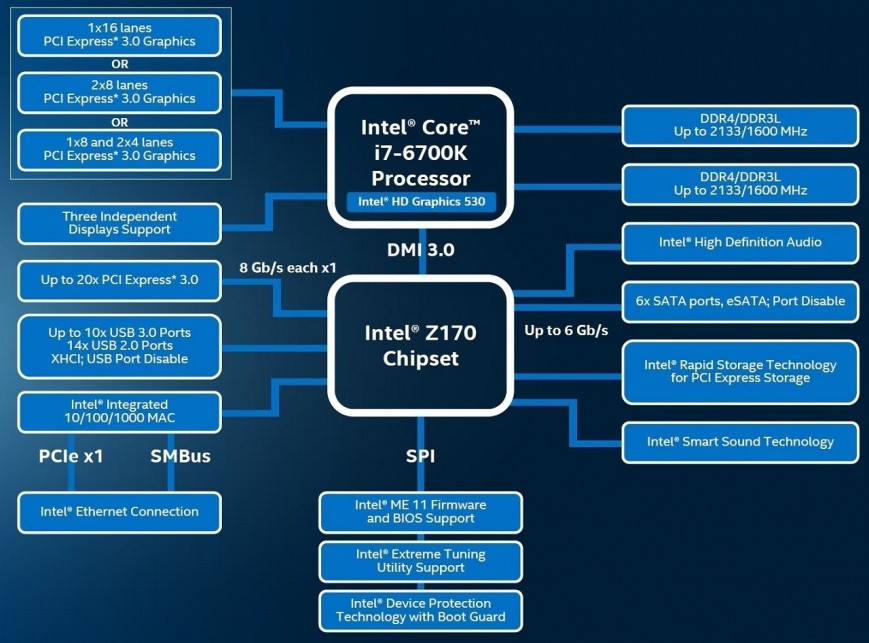

Der Satz der Logik Z170 Express
Maximal Branche. Übersicht das Motherboard MSI Z170A GAMING M9 ACK
Ohne Zweifel, die Logik Z170 Express ist von größtem Interesse für Enthusiasten. Erstens, nur mit Ihr möglich ist, die Vertreibung der Core i5-6600K-und Core-i7-6700K auf sich wie ein Multiplikator. Mehr für die Plattform LGA1151 sind «Steine» ist nicht vorgesehen. Zweitens, Motherboards, die auf diesem Chipsatz, ermöglichen übertakten nicht nur K-Chips, sondern auch alle anderen, durch die Erhöhung der Frequenz der Hauptuhr. Das Netz ist voll der Ergebnisse der Modelle Core i3-6100, übertaktet mit Hilfe von flüssigem Stickstoff bis 6 GHz und höher. In der Praxis kann der Benutzer mehrere sparen und nehmen, zum Beispiel, Core i5-6400, und dann selbst die Geschwindigkeit zu erhöhen, mit 2,7 GHz bis 4-4,3 GHz. Hersteller матплат Intel elementar erlaubt, entfernen Sie die Bindung der Frequenz Reifen DMI-und PCI Express-Frequenz-Hauptuhr.
Plattform LGA1151 zurück zu den Ursprüngen der Beschleunigung durch eine änderung der Frequenz der Hauptuhr.
Studieren Junior-Chipsätze für Intel Skylake. Überblick über die Mainboards von ASRock Fatal1ty H170 Performance und MSI B150M MORTAR
Bei der Vertreibung der Intel Skylake lohnt sich aufmerksam auf ein paar Dinge. Erstens, die übertragung der integrierten Spannungswandler, zurück auf der Systemplatine wieder macht aktuell ein Parameter, wie die Qualität der VRM. Es wird vorrangig in der Beschleunigung CPU. Zweitens, wenn оверклоке Chips ohne entsperr-Multiplikator zu beachten ist, dass bei den Prozessoren wird automatisch deaktiviert die integrierte Grafik-Engine, sondern auch die Funktion der dynamischen änderung der Frequenz, C-states und Turbo-Boost-Technik. Plus deutlich reduziert die Leistung AVX-Instruktionen.

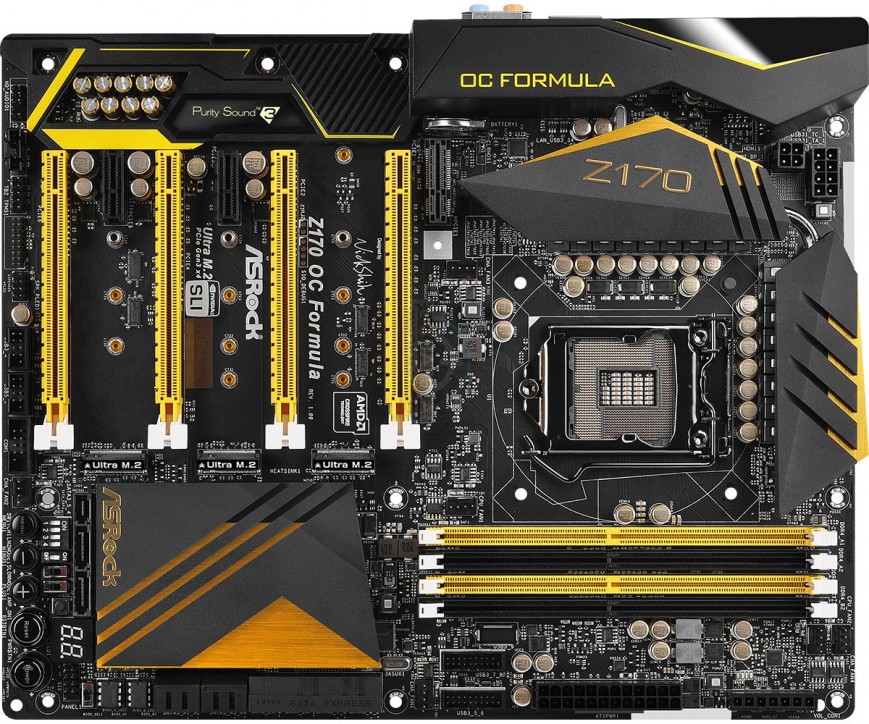

ASRock Z170 OC Formula
Rog’ ‘ N ‘ roll! Übersicht das Motherboard ASUS Maximus Extreme VIII
Neben LGA1151, interessante Plattformen auf dem Markt vorgestellt wurde. AMD für bestehende APU-Chips der Serie FX ändern, was keinen Sinn. Man muss einfach warten, bis Zen und AM4. Der Ausgang der Intel-Broadwell-E verschoben, bis die Computex 2016. In jedem Fall sind diese Chips kompatibel mit der Plattform LGA2011-v3. Daher ist es nicht verwunderlich, dass im Jahr 2015 die Skylake-Prozessoren und die Plattform LGA1151, und auch der Ausgang des Betriebssystems Windows 10 nicht dazu beigetragen, das Wachstum des Marktes Mainboards. Er sank auf 10% in der quantitativen entspricht. So, ASUS und Gigabyte versandt etwa 17-17,5 Millionen Geräte. Bei anderen Herstellern gibt es eine deutliche Regression im Vertrieb. Nach Angaben der Informations-Portal DigiTimes, es ist geplant, dass im Jahr 2016 die Anzahl der отгружаемых Mainboards sinken auf 10%. Vielleicht im nächsten Jahr den Markt verlassen-Hersteller wie Cube, ECS und
Biostar, obwohl Requiem für ihn singen noch einmal.

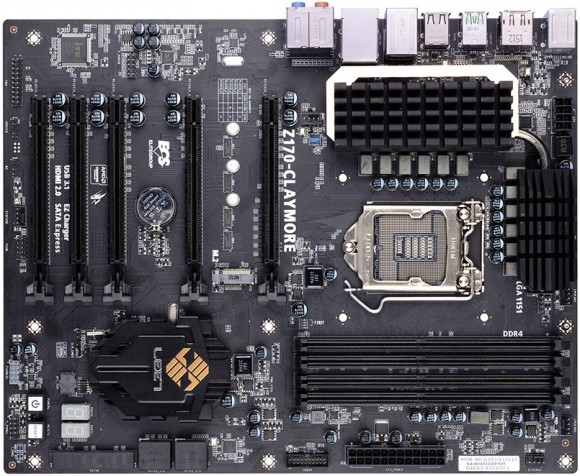

ECS Z170-CLAYMORE
Über das Gedächtnis
Einfach geil!! Vergleichende Prüfung der Sätze RAM DDR4-Speicher von ADATA, AMD, GeIL und KINGMAX
Und doch ist die Entstehung der öffentlichen Plattform LGA1151 Auswirkungen auf das Wachstum der Nachfrage nach DDR4-Speicher. In nur zwei Monaten, Sie fiel auf 17% und dicht bei diesem Indikator zu DDR3. Heute sind die durchschnittlichen Kosten pro Chip DDR4-2133, der einen Hubraum von 4 GB (laut DRAMeXchange stabilisiert) beträgt 2,25 US-Dollar. Im September solch ein Chip kostet $2,72, und im Juni — $3,62. Wie Sie sehen können, Preisliste ist auf 17% und 32%, beziehungsweise.
Gespräche über die hohen Kosten für DDR4-Speicher — Spekulation.
Bei all dem ein wenig reduziert und die Kosten für DDR3. Chip mit 4-Gbit-im Moment kostet durchschnittlich $1,92, obwohl noch im September wird er auf etwa $2,17, und im Juni — in von $2,66. Wirkt sich der Rückgang der Nachfrage nach PCs und die Zunahme des Wettbewerbs auf dem Markt. Im Endeffekt ist der Unterschied in den Kosten zwischen DDR4 und DDR3 beträgt 16,7%. Die führenden Hersteller von überall gehen auf 20-Nm-Produktion (SK Hynix — 21-Nm-Produktion). Verwenden DDR4 in Naher Zukunft plant und AMD. Die neuen Prozessoren Zen können Schüren Verkauf persönliche Computer -. Bleibt nicht in der Seite und Intel. Alles ist erlaubt und weiter im Preis fallen RAM.

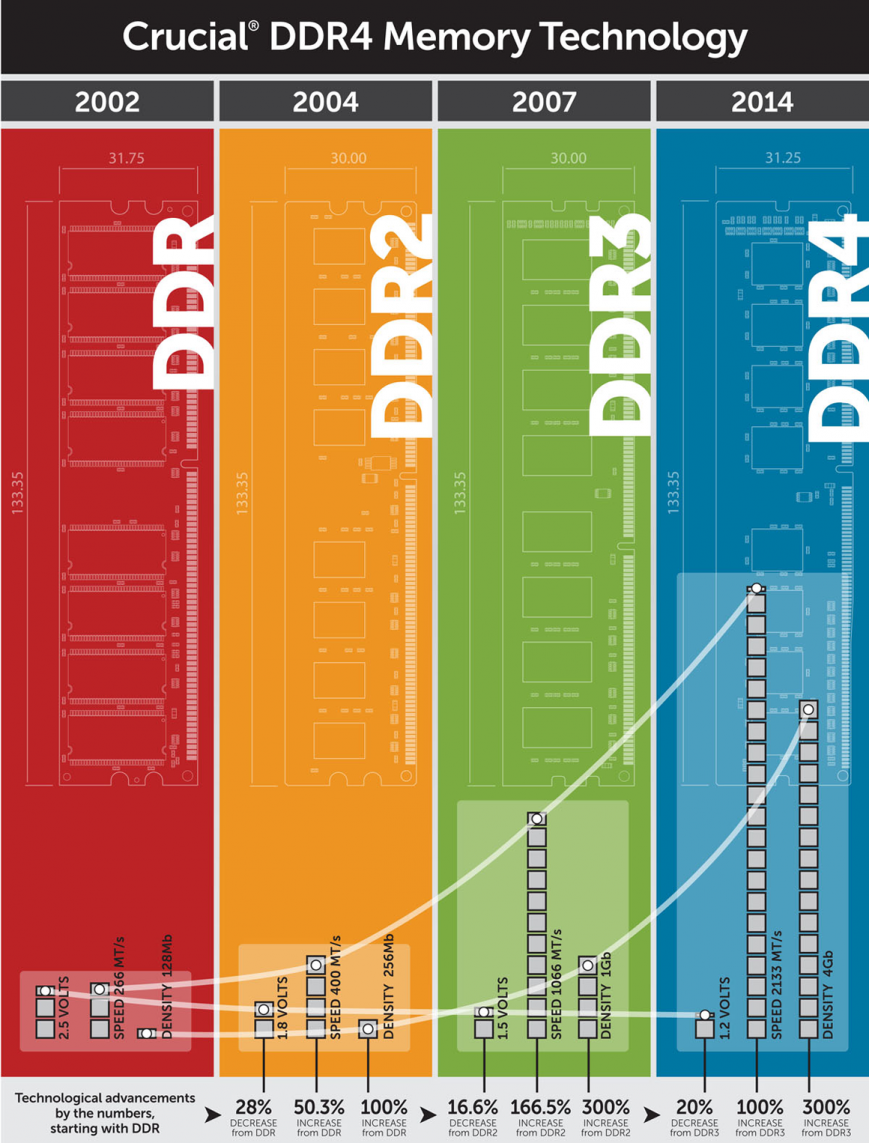

Die Evolution der DDR-Speicher
Der Beginn einer neuen ära. Wie funktioniert der RAM DDR4-Standard

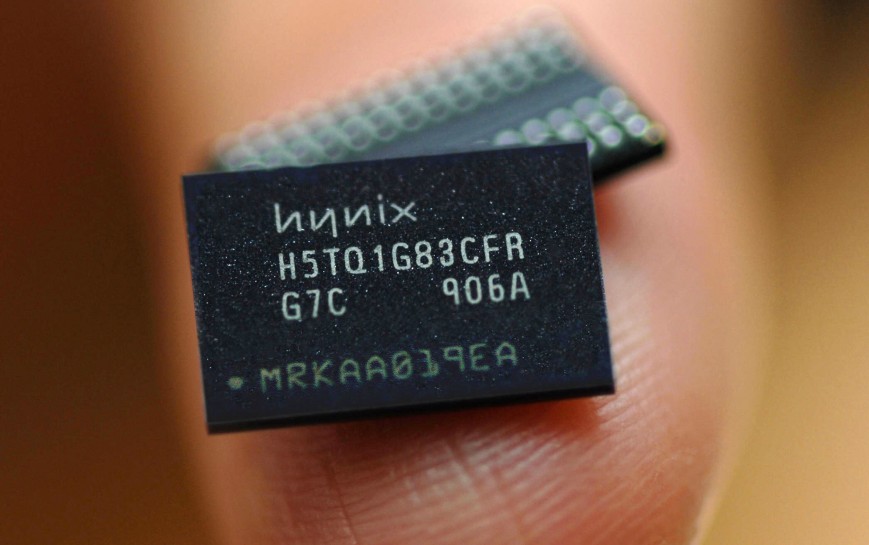

Heute auf dem Markt für DRAM-Speicher Ball regieren die beiden Südkoreanischen Riesen Samsung und SK Hynix. Kontrollieren Sie fast ¾ der gesamten Branche. Nach Schätzungen von diesen Unternehmen, die Samsung im Dritten Quartal des Jahres 2015 hat 45,9% aller Verkäufe und SK Hynix — 27,6%. Im vergangenen Jahr Südkoreaner im Besitz 68,3% des Marktes.
Auf dem Dritten Platz geht Micron, aber das Geschäft mit jedem Jahr gehen immer schlimmer. Die Amerikaner besetzen nur 19,8% des Marktes für DRAM-Speicher. Micron hat nicht geholfen, auch der Kauf von Elpida Memory im Jahr 2013. Den Rest des Marktes teilen sich Nanya Technology und Winbond Electronics. Sie nehmen 2,8% und 1,3% der weltweiten Vertriebs-DRAM-Speicher bzw.
Der Preis für DDR4 deutlich fällt, und die Produktivität steigt. Wobei бешенными Tempo. Integrierter Speicher-Controller Skylake-Prozessoren unterstützt die Arbeit mit Modulen DDR4-2133, aber bei Chip gibt es Teiler, mit denen laufen die Wale mit der effektiven Frequenz bis 4133 MHz. Ein paar Monate später in den Verkauf solcher Satz erschien. Versucht owerklokerski — Riese-Unternehmen G. Skill. Keith Trident Z PC4-33000 F4-4133C19D-8GTZ mit einer Kapazität von 8 GB (zwei x 4 GB) funktioniert mit der effektiven Frequenz 4133 MHz bei Verspätungen CL19 (25-25-45-2N). Es ist so ein Satz von 300 US-Dollar, das heißt so viel wie-Prozessor Core i7-6700K. Teuer, aber in dieser News ist eine wichtige Tatsache, wie schnell DDR4 überwindet die Frequenz Grenzen, unerreichbar für den gleichen DDR3.

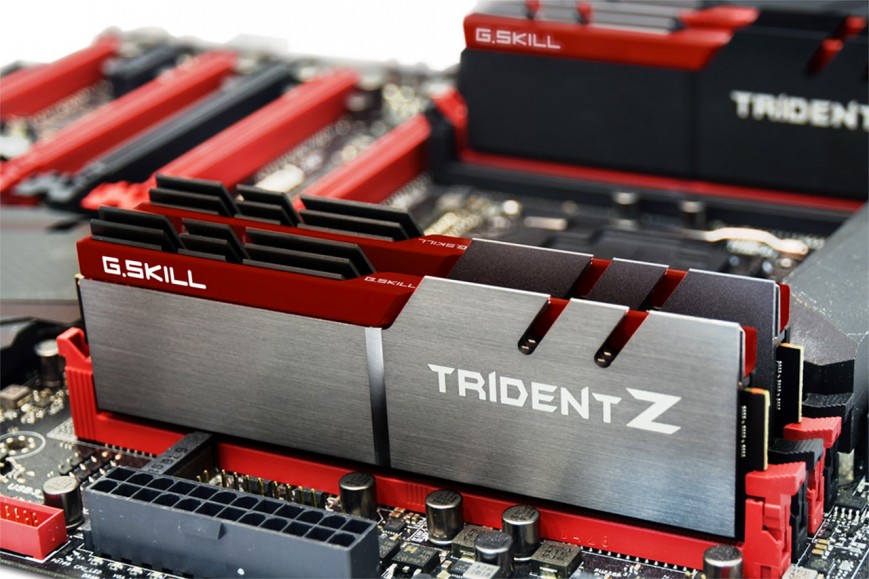

G. Skill Trident Z PC4-33000 F4-4133C19D-8GTZ
Über unseren
Ich bin Deutsch! Überblick über die Architektur der heimischen CPU «Elbrus-4C»
Eigentlich Aussehen-CPUs von Intel Skylake, sowie Service-Plattform LGA1151 und DDR4-Speicher sind die wichtigsten Ereignisse des Jahres 2015. Aber ich persönlich bin zufrieden mit den Bewegungen auf dem heimischen Markt Mikroelektronik. Jetzt in Russland gibt es mindestens zwei unabhängige Entwicklung.
Die erste x86-kompatiblen Prozessoren «Elbrus», entwickelt von der mcst. Genauer gesagt, im Dezember «ischewskij radiozawod» berichtet über die Lieferung der ersten charge von Computern «Elbrus-401», deren Grundlage die russische Quad-Core-Chip «Elbrus-4C». In das System integriert, 24 GB DDR3-RAM, erweiterbar auf bis zu 96 GB-Festplatte mit 1 TB HDD und SSD-Formfaktor mSATA 128 GB. Für die Ausgabe des Bildes verantwortlich diskrete Grafikkarte AMD Radeon 6000. Annehmbare Füllung für Büro-Computer. Wahrscheinlich sogar überschüssige für die meisten Aufgaben.
Ja, ja, ja, für 400 tausend Rubel dieser «Rechner» niemand braucht.
Der Umfang der ersten Partie Betrug 80-Computer. Die Kosten für einen solchen Computer schätzungsweise 400 000 Euro. Ein Vorgriff auf die panischen Schreie, wer braucht diese «Staubsauger» für das Geld, werde ich Antworten, dass ein — Rüstungsindustrie. Hohe Kosten durch мелкосерийным Herstellung von Chips. Um den Preis zu senken, in der ein paar Dutzend mal, zu bestellen bei Auftragsfertiger sehr große Partei. Zumindest ein paar hunderttausend Exemplaren.

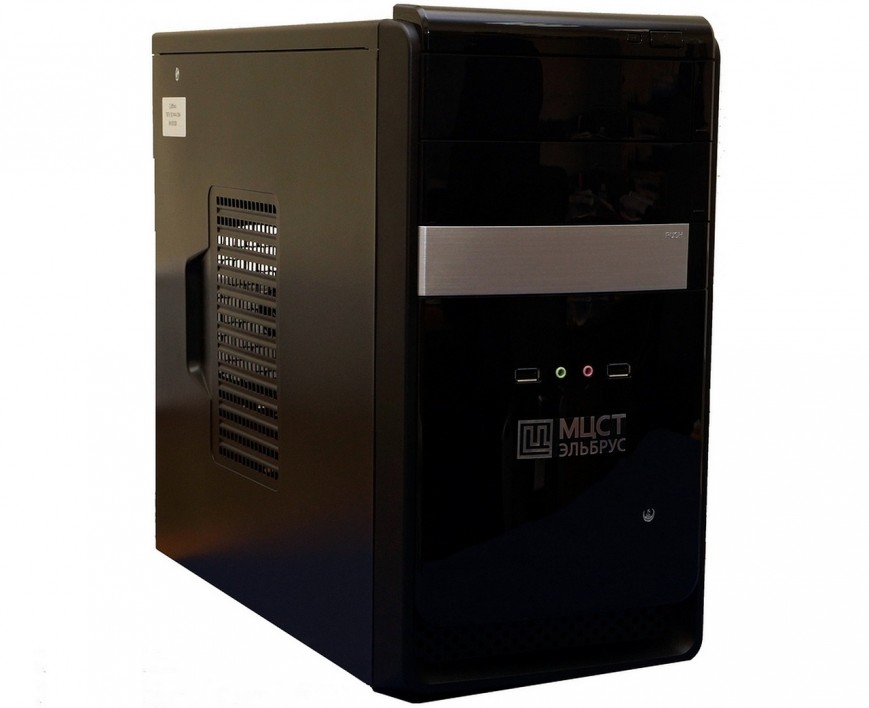

«Elbrus-401»
«Elbrus-4C» stellten noch im Jahr 2014, aber nur jetzt ist die Entwicklung fand
(Semi -) kommerzielle Anwendung. Der Prozessor wird auf ziemlich alten 65-Nm-Prozess am Werk TSMC. Ähnliche Normen wurden als relevant im Jahr 2007. Jetzt Intel, wie wir es geschafft haben, die sicherstellen, Rache verwendet 14 Nanometern. Geht auf diese Verfahrenstechnik im Jahr 2016 und AMD. «Elbrus-4C» hat fast eine Milliarde transistoren und auf der Ebene der TDP der Größenordnung von 60 Watt und arbeitet mit einer Frequenz von 800 MHz. Die maximale Leistung der heimischen Chip beträgt 25 ГФЛОПС in der 64-bit-Modus und 50 ГФЛОПС — in 32-bit. Heute Leistung «Elbrus-4C» befindet sich ungefähr auf dem Niveau der Intel Atom D510 (1,66 GHz, DDR2-800). Diese 45-Nanometer-Chip erschien im Jahr 2010 und aktiv in den Low-Cost-Netbooks. Moderne 4-Kern – «Steine» er неровня.

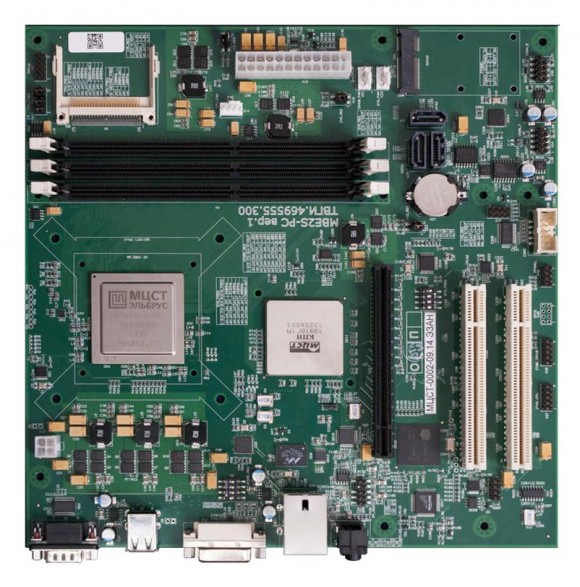

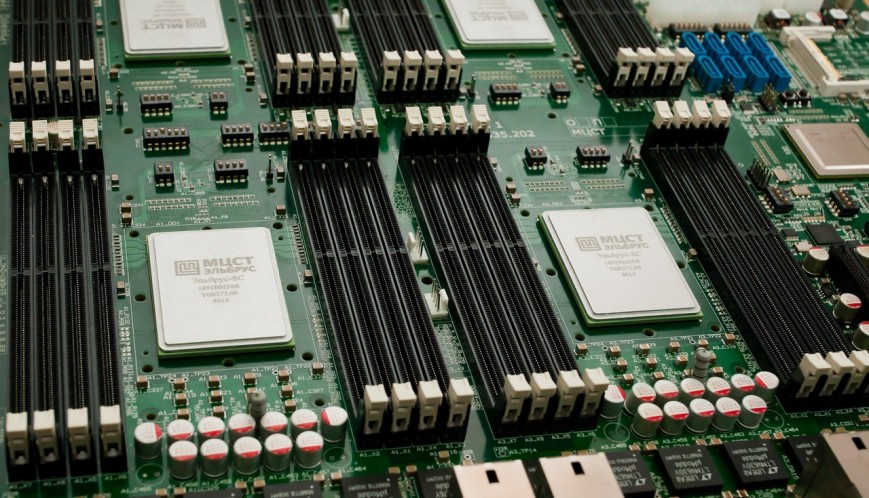

Motherboard mit «Elbrus-4C»
Viel versprechende sieht 8-Kern-Prozessor «Elbrus-8C», dessen Ausgang ist für das Jahr 2016 vorgesehen. Erstens, die Entwickler übertragen Architektur auf ganz moderne 28-Nanometer-Fertigungsprozess. Auf genau der gleichen Normen heute sind die aktuellen Chips von AMD und NVIDIA. Der Vertrag Hersteller das gleiche — TSMC. Subtiler Prozess-Technologie erlaubt nicht nur eine Verdoppelung der Zahl der Kerne, sondern erhöhen die bis zu 1,3 GHz Taktfrequenz. Jeder Kern «Elbrus-8C» verfügt über 512 Kb second-Level-Cache. Nur der Prozessor verfügt über 16 MB shared shared Cache-Speicher der Dritten Ebene. Speicher-Controller — 4-Kanal, unterstützt DDR3-1600, einschließlich der ECC. Im Endeffekt ist die maximale Leistung im Betrieb mit einfacher Genauigkeit (FP32) beträgt etwa 250 ГФЛОПС und 125 ГФЛОПС in betrieben mit doppelter Genauigkeit (FP64). Es stellt sich heraus, dass er schneller «Elbrus-4C» fünf mal. Zum Vergleich: die Leistung in betrieben mit doppelter Genauigkeit der modernen 8-Kern-CPU AMD FX-8350 ist nur 74 ГФЛОПС, und bei den Core i7-5960X — 384 ГФЛОПС. Also «Elbrus-8C» nicht so stark hinter der modernen CPUs von AMD und Intel. Mal sehen, wie mcst die Dinge mit dem Vertrieb dieser Geräte.
Mcst «Elbrus-8C»

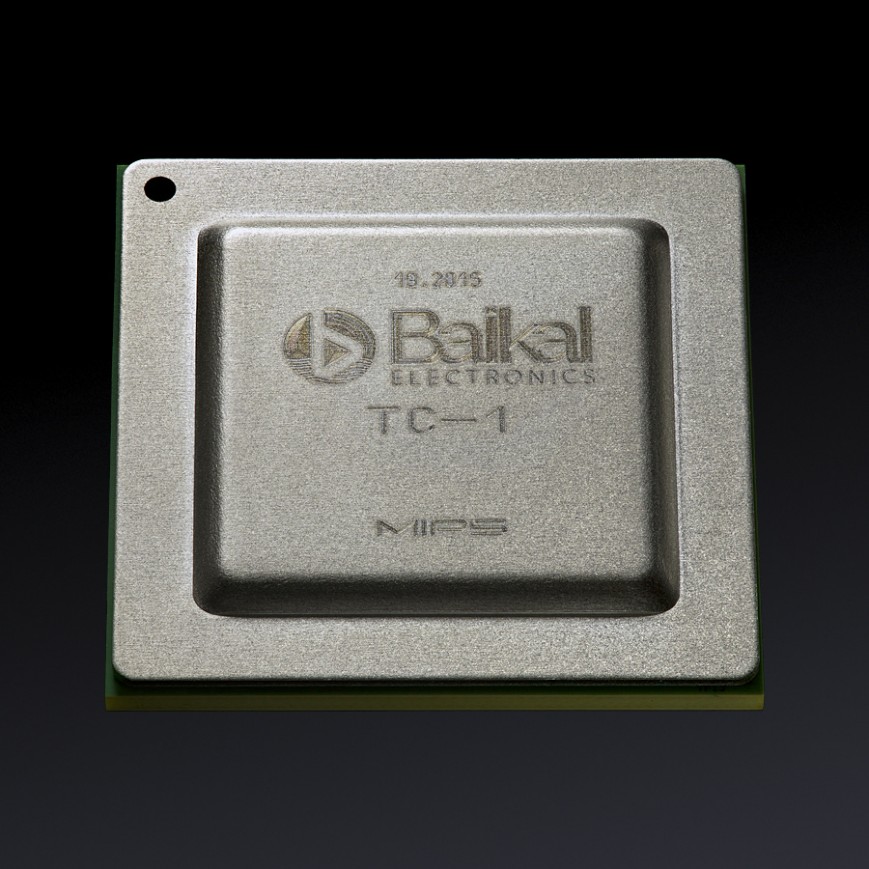

Im Sommer 2015 das Unternehmen «BAIKAL Electronics» hat der Prozessor «BAIKAL-T1» (Baikal-T1). Der Chip wird als der erste russische System-on-Chip, die auf der Grundlage von 28-Nanometer-Prozess. Es basiert auf den zwei суперскалярных Kernel-Warrior P5600 32 R5, die mit einer Taktfrequenz von 1,2 GHz. Architektur — MIPS. Daher ist die «BAIKAL-T1 – » unwahrscheinlich treffen in консьюмерских Geräten. Solche Entscheidungen werden in allen Arten von Embedded-Systemen und anderen Kommunikations-Hardware. Zum Beispiel, in der Netzwerk-Router. In der Zusammensetzung der System-on-Chip umfasst Module 10-Gigabit-Ethernet, PCI Express 3.0, SATA 3.0-und USB 2.0 — alle die neuesten Mode-Trends. Daher ist die «BAIKAL-T1» sicher gehören in die Kategorie der modernen Chips. Ingenieure in der Lage, schnell die Blöcke so, dass der Stromverbrauch der CPU nicht mehr als 5 Watt. Also der Chip kann mit passiver Kühlung.
In der Tat, «BAIKAL-T1» — dies ist die erste nationale Entwicklung, für die aktive Förderung in kommerziellen Umgebungen. Es war ursprünglich nicht entwickelt wurde, um die Rüstungsindustrie unseres Staates, obwohl, meiner Meinung nach, beliebt sein wird und dort. Es ist geplant, dass die Kosten für einen solchen Chip in der Partei von 100 Stück beträgt der kleine 60 US-Dollar. Bis zum Jahr 2020 «BAIKAL Electronics» verkaufen will mehr als fünf Millionen Prozessoren.
«BAIKAL-T1»
Über die Zukunft
Halbleitertechnologie. Teil 1
In diesem Artikel habe ich geschrieben, dass Intel zu Problemen auf der überwindung der 14-Nanometer-Barriere, aber jetzt, wenn die Ausgabe der neuen Chips endlich beigelegt, Gesellschaft reißt erobern neue Höhen. Nicht gehen, sitzen auf der Halbinsel Kamtschatka und andere чипмейкеры. Natürlich, «heute morgen nicht alle sehen können», aber ich versuche es.
Im Jahr 2015 über Ihre Erfolge berichtet das Unternehmen TSMC. Im Rahmen des Experiments Vertrag Hersteller geschafft hat, freizugeben, 10 – und 7-нанометровые Chips und schon begann die Entwicklung von 5-Nm-Chipsatz. Sie sagen, dass die Umsetzung der erfahrene Chargen Taiwanesisch-Manufaktur wird das Team bereits im Frühjahr nächsten Jahres. Ihre neue Entwicklung — 10-Nanometer-Fertigungsprozess CLN10FF, deren Grundlage die Verwendung von transistoren mit vertikaler Rückstoß (FinFET). Für die Herstellung eines solchen Elements mit dem eintauchen der Lithographie und der 193-Nm-Scanner benötigt drei фотошаблона auf jeder Schicht. TSMC ist auch nicht in Eile zu implementieren EUV-Scanner, die es ermöglichen, reduzieren Sie die Anzahl der Vorlagen und die Anzahl der Behandlungen der einzelnen Schichten.
10-, 7 – und 5-Nm-техпроцессам sein! Und was dann?

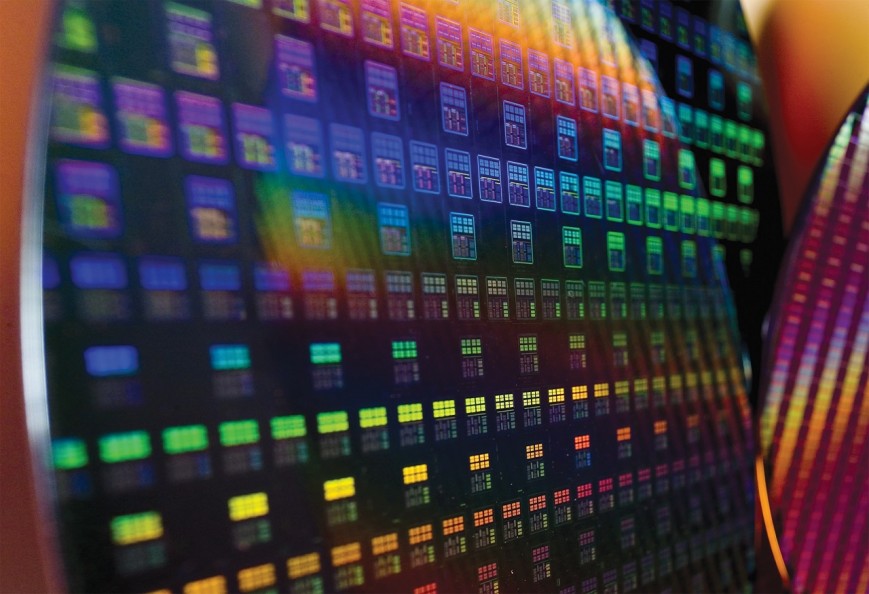

Anfang des Jahres TSMC bereits gezeigt, 300-Millimeter-Silizium-Platte mit Chips SRAM-Speicher mit einer Kapazität von 256 MB. Plus der Firma gelungen, produzieren funktionelle Proben Chip mit vier Kernen von ARM Cortex-A57. Die Wahrheit, Informationen über die Kosten der Produktion мануфактурщик nicht bekannt.
Halbleitertechnologie. Teil 2
10-Nanometer-Fertigungsprozess CLN10FF erhöht die Dichte Anordnung der transistoren in 2,1-fache im Vergleich zu bereits vorhandenen 16-анометровой Norm CLN16FF+. Er wird die Integration in den Chip von 25 Milliarden Paddel. Dabei TSMC verspricht eine 40-prozentige Reduktion des Verbrauchs von Energie bei der 20-Prozent-Erhöhung der Taktfrequenz.
Ihre 10-ннометровые Entwicklung in diesem Jahr zeigten, IBM, Samsung und GlobalFoundries.
Für die 7-Nm-Chips taiwanesische Unternehmen plant, nutzt auch die Ausrüstung. Daher Umstellung auf eine schlanke Produktion nicht erhebliche Kosten. Werden alle von der gleichen 193-Nm-Scanner, aber mit Hilfe von vier Fotomasken auf jeder metallischen Schicht und drei Fotomasken auf die Löcher Metallisierung. Offenbar ist es 7-Nanometer-Fertigungsprozess wird der Abgesang für 193-Nm-eintauchen-Lithographie.
In diesem Jahr belgische Zentrum für Imec gemeinsam mit der Firma Cadence Design Systems gezeigt, das weltweit erste 5-Nanometer-Prozessor mit integrierter Zelle SRAM-Speicher. Das interessante ist, dass bei der Herstellung des Prototyps wurden drei Methoden, um festzustellen das beste: mit der Anwendung der traditionellen 193-Nm-Scanner, die mit der Anwendung EUV-Scanner und mit der Verwendung der seriellen Projektions-193-Nm-Scanner-und EUV-Scanner. In allen drei Fällen zugrunde lag иммерсионная Lithographie.
Die Erfahrung hat gezeigt, dass im ersten Fall für die erfolgreiche Erstellung erfordert die Verwendung von vier Fotomasken für jeden metallischen Schicht CPU und drei фотошаблона für die Erstellung der Bohrlöcher für die Pass-through-Metallisierung. Eine photomaske entspricht einem Gang Scanner auf der Oberfläche der Platte. Das Niveau der Ehe dabei war, den gewaltigen, was sicherlich Auswirkungen auf die Kosten des Endproduktes.
Im Fall der Anwendung der EUV-Scanner für jeden metallischen Schicht und für die Erstellung der Bohrlöcher für die Pass-through-Metallisierung es dauerte nur ein Muster und einen Durchgang bzw. Plus dauerte weniger Schichten Metallisierung. Die Vorteile der Anwendung der EUV-Scanner ist vorhanden, aber wie es oft der Fall ist, gibt es ein paar «aber». Nach Meinung von Experten, die Technologie wirtschaftlich lohnt sich nur im Fall von Anlagen mit kraftvollen Quelle der Strahlung. So, Modern EUV-Scanner verarbeiten kann pro Tag bis zu 400-500 300-mm-Wafer. Aber im industriellen Maßstab ist diese Zahl erhöhen müssen mindestens 4-5 mal.
Die Dritte Möglichkeit war die wirksam mit kommerzieller Sicht. Erreicht wurde die goldene Mitte in der Zeit der Bearbeitung der Platten und der Prozentsatz der Veröffentlichung Fit-Chips. Für die Projektion der einzelnen Schichten Metallisierung verwendet vier фотошаблона und 193-Nm-Projektion. Die Löcher Metallisierung wurden mit einem фотошаблона und EUV-Projektion.

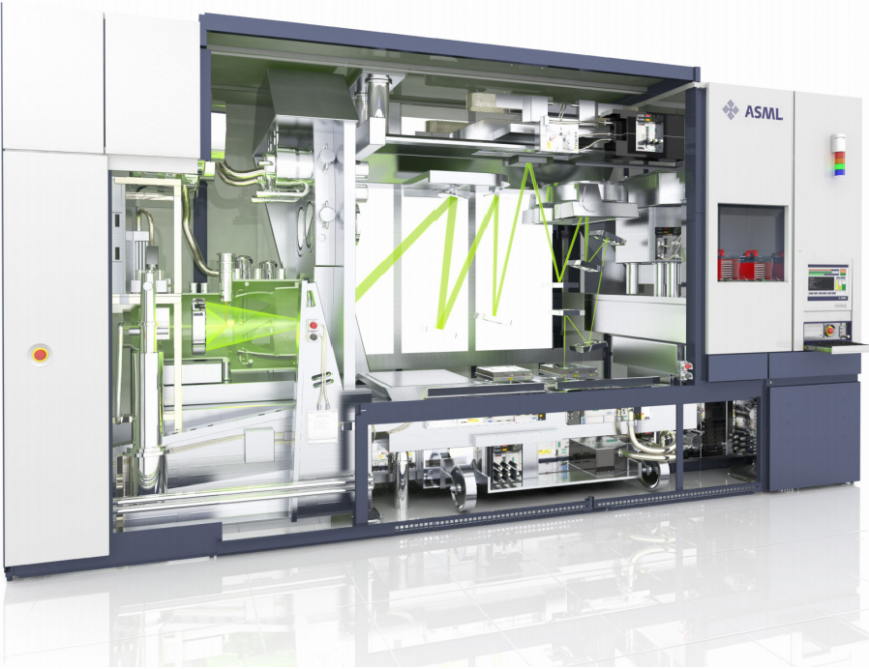

Lithographisches ASML NXE:3300B mit EUV-Scanner
Interessante Modelle Jahr 2015

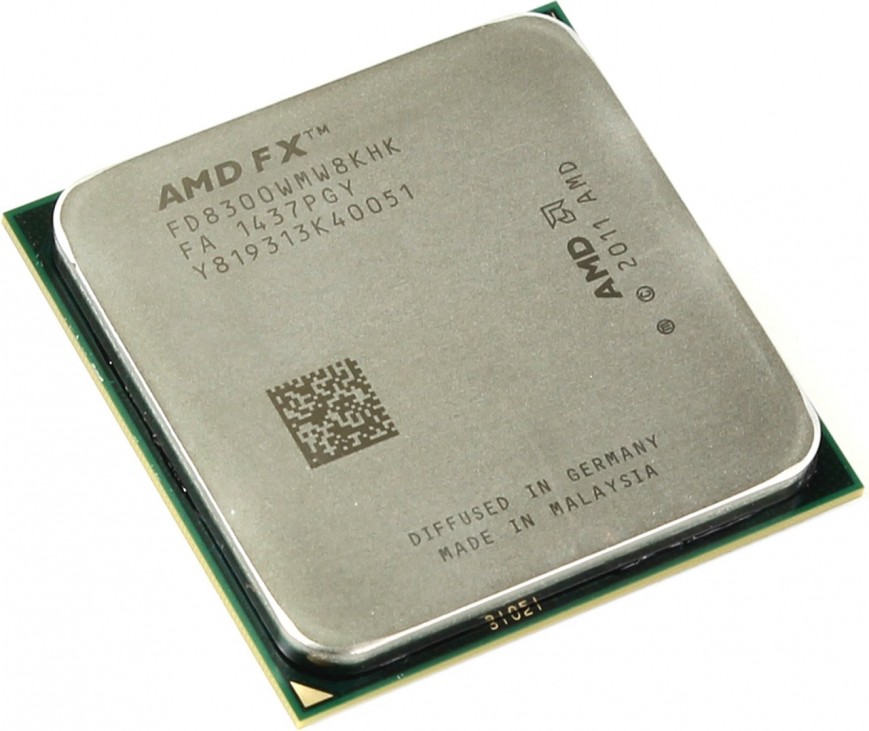

AMD FX-8300. Wie ich schon sagte, 32-Nanometer-Fertigungsprozess so gut ausgearbeitet, dass die «roten» begonnen, der 8-Core-Modelle, die Chips mit dem TDP, nicht mehr als 95 Watt. Hier ist hier der Prozessor FX-8300. Turbo-Core-er kann auf der Frequenz 4,2 GHz. Steht dabei preiswert, in den geraden Armen ruhig разгонится bis 4,5-4,7 GHz. Toller Prozessor für das Geld!
AMD FX-8300

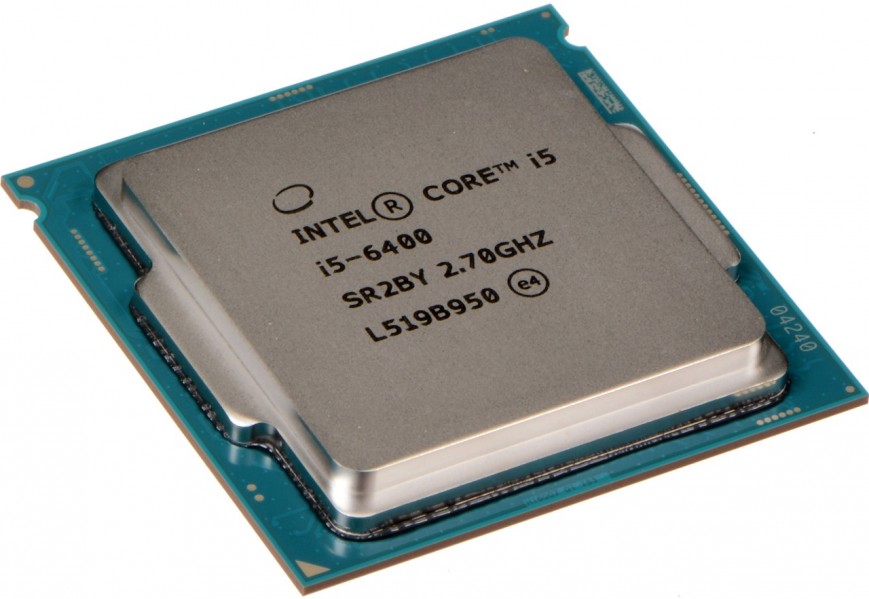

Intel Core i5-6400. Die Günstigste Quad von Intel, die Sie zu übertakten. Mit der richtigen Glück dieser «Stein» ruhig zu verdienen, auf ziemlich stabilen 4-4,3 GHz. Für ein Haus dieser Leistung ist genug Reserve. Ich erinnere Sie daran, dass die ursprüngliche Overclocking in Massen erschien es als ein Mittel, um Geld zu sparen. Der Benutzer nahm eine weniger teure CPU und auf eigene Gefahr verwandelte ihn deutlich mehr produktive Modell. Aber auf dem hintergrund der Popularität der Beschleunigung Vermarkter Computer-Unternehmen mit etwas plötzlich beschlossen, dieses wagnis im Sport, sondern auch im Beruf, die ausschließlich für die wohlhabenden Menschen. Warum reichen übertakten?
Intel Core i5-6400
