Billige matplot for chips Haswell-E og Broadwell-E ikke eksisterer. Ja, og hvor de kommer fra, hvis tilgjengelig prosessor for plattformen LGA2011-v3 er vurdert shestiyadernik Core i7-5820K verdt $ 390? På den annen side, bevæpnet med 8/10 Core i7 (review), ville ikke ønsker å gå på kompromisser. Topp CPU toppen Styret. Fra MSI “spise dem” mye. I dag bli kjent med modellen X99A GAMING PRO CARBON.
MSI X99A GAMING PRO CARBON
Spesifikasjoner og design
Oh, denne markedsføring. På grunn av ham navnet på enheten under test, faktisk, består av fire deler, men alltid det er det magiske ordet Gaming. ASUS, ASRock, GIGABYTE, MSI — alt jeg ønsker å si at de fleste spillebrett. Og derfor vises morsomt puns, når det er en GAMING PRO PRO GAMING — og tro meg, stor forskjell! Imidlertid, i noen hovedkort viktigste — ikke navn og ikke engang hennes posisjonering. Så la oss se hva spill i X99A GAMING PRO CARBON. Vi starter som alltid med tekniske egenskaper.
MSI X99A GAMING PRO CARBON
Kontakt
LGA2011-v3
Brikkesett
X99 Express
Minne
8x DIMM DDR4-2133-3400, opp til 128 GB
Utvidelse spor
4x PCI Express x16
2x PCI Express x1
Disk subsystem
10 x SATA 3.0
1x SATA Express (eller 2x SATA 3.0)
1x U. 2
1x M. 2 (PCI Express 3.0 x4)
Lyd
Basert på Realtek ALC1150
Nettverk
Intel I218-V, 10/100/1000 Mbit/s
Grensesnitt på baksiden
1x PS/2
4x USB 2.0
4x USB 3.0
2x USB-3.1
1x S/PDIF
5x 3,5 mm jack
Formfaktor
ATX
Pris
$330
Kjøp
Ring vertelki:MSI X99A GAMING PRO CARBON59103inline
Pakking avgifter er ganske standard. Designerne MSI ordet “carbon” er assosiert ikke med gruvearbeiderne, men med dyre sportsbiler. Få utskrift av McLaren P1, som er kjent for å ha mange deler laget av karbon fiber. For å minimere vekten av kjøretøy.
Emballasje MSI X99A GAMING PRO CARBON
Pakken er også ganske typisk. I nærvær av mange av avfall, blant annet merket på døren og klistremerker på ledninger, to SLI-broen, seks SATA-kabler, klistremerke-ikonet, koble I/U-panelet adapter for enkel tilkobling av knappene på saken og to kabler med ulike lengder med ekstra belysning.
MSI pakke X99A GAMING PRO CARBON

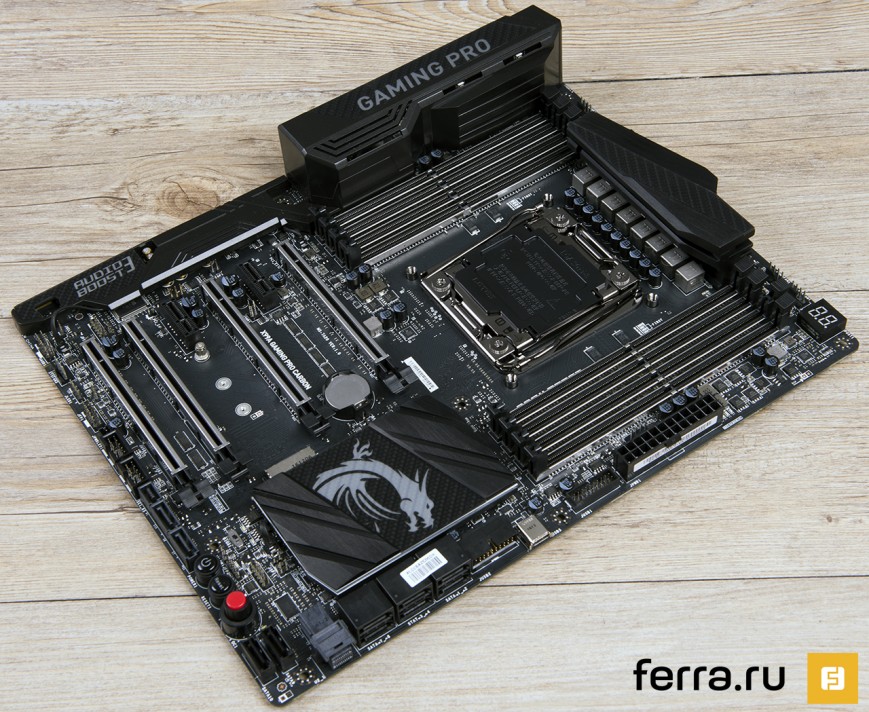

Styret er gjort på grunnlag av ATX formfaktor. Det er åpenbart at for plattformen LGA2011-v3, en stor del av kontakten og åtte DIMM-spor. – Sokkelen, forresten, forbedret. Den såkalte Turbo Socket mottatt 2036 pins i stedet for standard 2011. Noe lignende bruker i sine beslutninger og ASUS.
Angivelig, MSI er trakk designere inspirasjon fra TV-show TopGear
X99A GAMING PRO CARBON har seks utvidelsesspor: fire PCI Express x16-og to PCI Express x1. Steder forhistorisk PCI for åpenbare grunner, var det ikke. Til hovedkortet for å faktisk koble til opptil fem fans. Det er ikke nok for topp-modeller? Det er en egen kontakt for pumpen SIN. Alle porter er 4-pin-koden, som er momentum, “Carlson” er regulert enten i BIOS, eller ved hjelp av spesiell programvare.
MSI X99A GAMING PRO CARBON

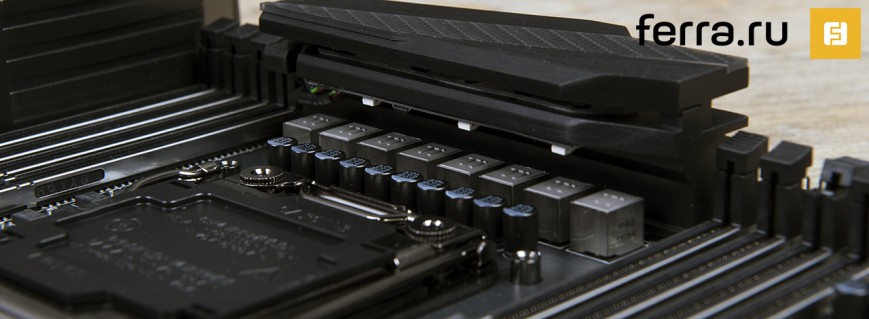

Strømmen delsystem består av ni faser. For alt tildelt hlipenkie radiator. Vi vil studere dens ytelse.
Strømmen delsystem av MSI X99A GAMING PRO CARBON
Styret, så å si, støtter DDR4 Løft. Enhetene på Z170 brikkesett Express-lanes kommer fra DIMM-spor til CPU-sokkelen, er i tillegg skjermet ikke-ledende elektrisitet PCB. Her vil jeg aldri se. Men helt synlig armering av alle de åtte kontakter for RAM.

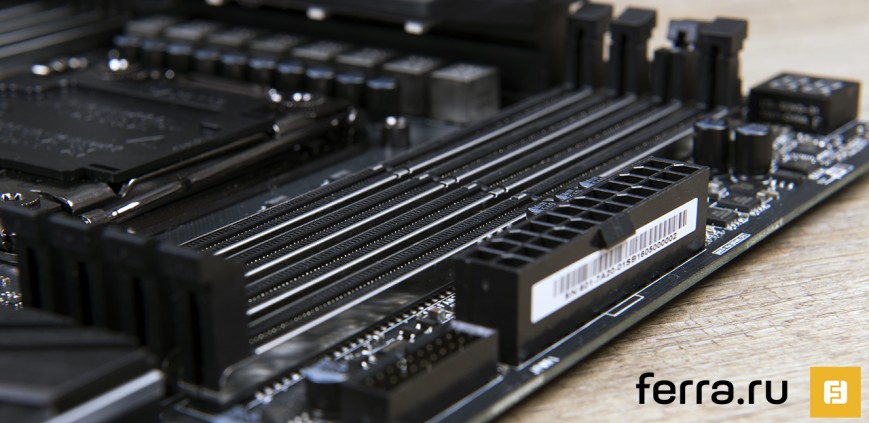

Forsterket Dimm-moduler har MSI X99A GAMING PRO CARBON
Så, X99A GAMING PRO KARBON har fire PCI Express x16-spor. Hvis systemet bruker en chip med 40 linjer, så de fungerer i henhold til ordninger x16+x16 x16+x16+x8 eller x16+x8+x8+x8. Hvis prosessoren 28 linjer (Core i7-5820K, Core i7-6800K), PEG-porter arbeid i henhold til formelen x16+x8, x8+x8+x8 og x8+x8+x8+x4, henholdsvis. Bruk av systemet i tre eller flere grafikkort kontakt U. 2 er deaktivert, og spor M. 2 fungerer i modus PCI Express 2.0-x2.
For å forsterke utvidelse slots er en moteriktig “chip”
Alle fire PCI Express x16 grensesnitt forsterket med metall “rustning”. Ser kraftig, spesielt i kombinasjon med “carbon” design, men jeg skal være ærlig: bryte ned PEG spor i moderne hovedkort bør fortsatt klarer.
Utvidelse spor, MSI er X99A GAMING PRO CARBON
Disken delsystem omfatter ti SATA 3.0-porter og en SATA Express. Antall grensesnitt, hva kan jeg si, imponerende. Som den andre porten i seg selv dødfødte (enheter solgt), deretter i slutten vi har tolv SATA 3.0. La oss se hva skjebnen som venter U. 2. Denne kontakten er også loddet på hovedkortet.
Grensesnitt disk delsystem MSI X99A GAMING PRO CARBON
Interne USB-3.1 Type-C, er loddet i nærheten av 24-pin strømkontakt av hovedkort er kompatibelt med nye bygninger. Mens det i dette tilfellet ikke veldig mye, men hver dag blir de mer.
Intern port USB 3.1, MSI er X99A GAMING PRO CARBON
Naturlig, X99A GAMING PRO CARBON vil ta noen moderne M. 2-stasjonen. Kontakt levert fire linjer med PCI Express 3.0. Merk at i denne modusen er ikke tilgjengelig port U. 2. Det følgende er en komplett diagram for kompatibilitet med alle grensesnitt for tilkobling av harddisker til mor Styret.
Grensesnittet M. 2, MSI er X99A GAMING PRO CARBON
Lyd i X99A GAMING PRO CARBON møter felles for Middels/Høy-end Intel CPU Realtek ALC1150, selv om delsystemet er modifisert med “audiofile” kondensatorer “Japansk kvalitet” Chemi-con, to operasjonsforsterkere, EMI-shield og isolering av skrift en stripe av ikke-ledende strøm av PCB. 3,5 mm “Jack” på I/U-panelet, selvfølgelig, gullbelagt. Her er Audio Boost-3.
Med lyd, og alt er i orden. Wi-Fi-og Bluetooth-ingen
Ansvarlig for network controller Intel I218-V trådløs Modul på X99A GAMING PRO CARBON er ikke gitt.

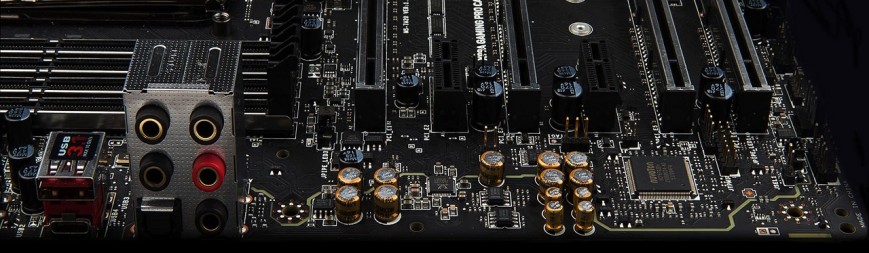

Lyd, delsystem av MSI er X99A GAMING PRO CARBON
Teknologien for automatisk overklokking OC Genie II, som brukes i Klikk på BIOS 4 og den “gamle” matplot på brikkesett X99 Express, endret Spillet Boost-funksjonen. Det fungerer med alle sjetongene til socket LGA-2011-v3, som er, modeller Haswell-E og Broadwell-E. Det er flere mønstre av bruk:
- Den første måten ved siden av knappene Power og Reset er kablet-trommelen med en roterende ringen. For å aktivere den du vil aktivere i BIOS-alternativet Spillet Boost-Funksjon for Kontroll.
- Den andre metoden er å kjøre forhåndsinnstillinger direkte i Klikk på BIOS-5. Styret støtter åtte profiler, de er nummerert som 0, 1, 2, 4, 6, 8, 10 og 11.
- Den tredje måten er å aktivere automatisk overklokking ved hjelp av programmet kommandosenter.
I nærheten av 24-pin strømkontakt av macplay er flere Lysdioder for diagnose. De viser hva bestemt enhet (CPU, RAM, skjermkort eller drive) har stoppet lanseringen av operativsystemet. I øvre høyre hjørne er ikke mindre en nyttig indikator på POST-signaler.
Eksterne kontroller, MSI er X99A GAMING PRO CARBON
Panel med porter mottatt standard matplot 2016, året et sett av grensesnitt. Interessant — to USB-porter 3.1 ulike typer og en knapp for tilbakestilling av BIOS-innstillingene. Ja, i moderne enheter er fortsatt brukes PS/2-kontakt. Forresten, han er fire år eldre PCI-bussen.
I/O-panelet MSI X99A GAMING PRO CARBON
Jeg glemte nesten det viktigste. Mer presist, den første produsenten fokuserer på belysning X99A GAMING PRO CARBON. Led utstyrt med brikkesett, lyd-kretser, I/O-panelet, og selv makten delsystem. Støttet 16,7 millioner farger. Tilgjengelig 17 virkninger arbeid. Hver sone kan være separat konfigureres ved hjelp av programmet, Gaming App.
Bakgrunnsbelysning MSI X99A GAMING PRO CARBON
Bakgrunnsbelysning MSI X99A GAMING PRO CARBON
Bakgrunnsbelysning MSI X99A GAMING PRO CARBON
Bakgrunnsbelysning MSI X99A GAMING PRO CARBON
Mer tydelig bakgrunnsbelysningen X99A GAMING PRO CARBON denne videoen viser.
Totalt sett riktig kabling komponenter. En stor kontakten og nødvendigheten av desoldering fra åtte DIMM-spor, selvfølgelig, setter sine spor. Og likevel, på grunnlag av X99A GAMING PRO CARBON er fullt mulig å montere en kraftig PC med flere grafikkort og et stort antall stasjoner.
BIOS og programvare
Klikk på BIOS 5 for vanlige besøkende Ferra.ru kjent. Jeg har testet mange MSI-hovedkort på brikkesett Z170 Express (Z170A XPOWER GAMING TITANIUM-UTGAVE, for eksempel), og B150 Express (B150M MØRTEL, for eksempel). Så jeg skal ikke gjenta. En kort oppsummering av firmware: rask, logiske, funksjonelle. Å overklokke CPU og minne, og også konfigurere de er koblet til systemet viften ikke fungerer.

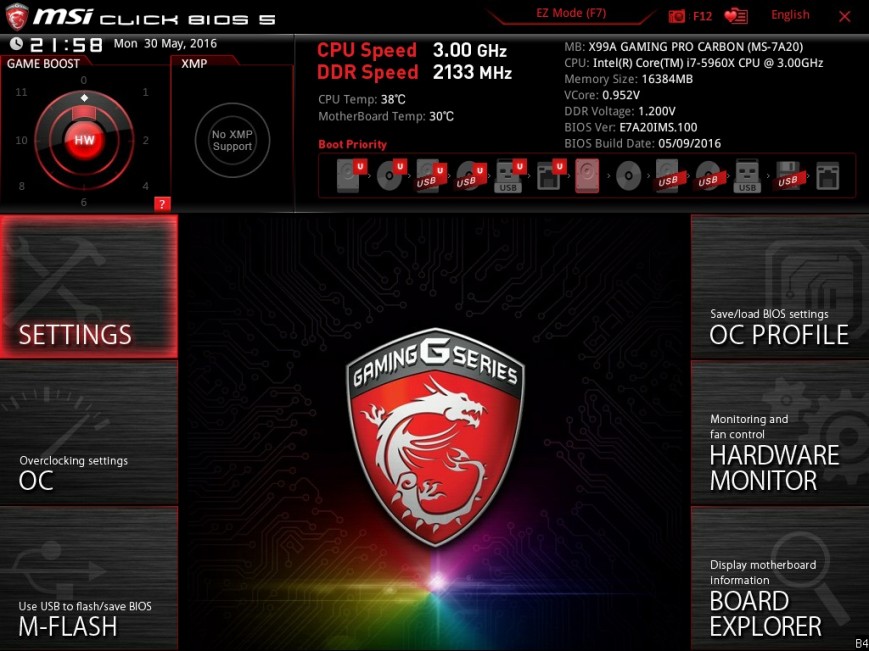

BIOS på hovedkortet MSI X99A GAMING PRO CARBON
Skjermbilde gallery Klikk på BIOS-5.
BIOS på hovedkortet MSI X99A GAMING PRO CARBON
BIOS på hovedkortet MSI X99A GAMING PRO CARBON
BIOS på hovedkortet MSI X99A GAMING PRO CARBON
BIOS på hovedkortet MSI X99A GAMING PRO CARBON
BIOS på hovedkortet MSI X99A GAMING PRO CARBON
BIOS på hovedkortet MSI X99A GAMING PRO CARBON
BIOS på hovedkortet MSI X99A GAMING PRO CARBON
BIOS på hovedkortet MSI X99A GAMING PRO CARBON
Software Suite består av flere verktøy. Store anses Gaming App og kommandosenter. Den første appen lar overcloking CPU og skjermkort (MSI, sikkert) på grunn av valg av tre pre-forberedt moduser. Ved hjelp av Kommandoen Center akselererer alt annet. Jeg oppmerksom på at de fleste av alternativene er like de som er gjennomført i Klikk på BIOS-5.
Aux-programvare, har MSI-nivå
Også med hjelp av Gaming App konfigurert på tastaturet og musen. Vel, bakgrunnsbelysningen X99A GAMING PRO CARBON, selvfølgelig.
MSI Command Center, MSI Gaming App
Testing
Test stå:
- CPU: Intel Core i7-5960X, 3 GHz Intel Core i7-6950X, 3 GHz
- Kjøling: Corsair GT H110i
- Hovedkort: MSI X99A GAMING PRO CARBON
- RAM: DDR4-2133 4x 4 GB
- Skjermkort: NVIDIA GeForce GTX Ti 750
- Lagring: Patriot Tenne SSD PI240GS325SSDR, 240 GB
- Strømforsyning: Corsair HX850i, 850W
- Operativsystem: Windows 10 x64
Ytelse flaggskip 10-core kjent. For testing Core i7-6950X bare brukt X99A GAMING PRO CARBON. Inkludert for overklokking. Som vi har sett, Styret er utstyrt med mulighet for automatisk overklokking av PROSESSOR Spillet Løft. Produsenten unnfanget åtte pre-forberedt forhåndsinnstillinger. Testing av karbon produsert i chip-Core i7-5960X. Denne “stein” i Spillet Boost bare overklokket til 4 GHz, selv om produsenten unnfanget muligheten for å overklokke til 4,8 GHz. Dette innebygd algoritme matplot hevet spenning påføres prosessor, opp til 1,2 V. dessverre, videre avtoradgona ikke skje. Test av “kobberrør”, som er LinX, systemet hver gang det er ikke bestått. Skylden Spillet Boost i et slikt resultat umulig. Likevel spredning av noen “stein” er alltid et lotteri, men våre core i7-5960X har en veldig middelmådig overklokking evner.

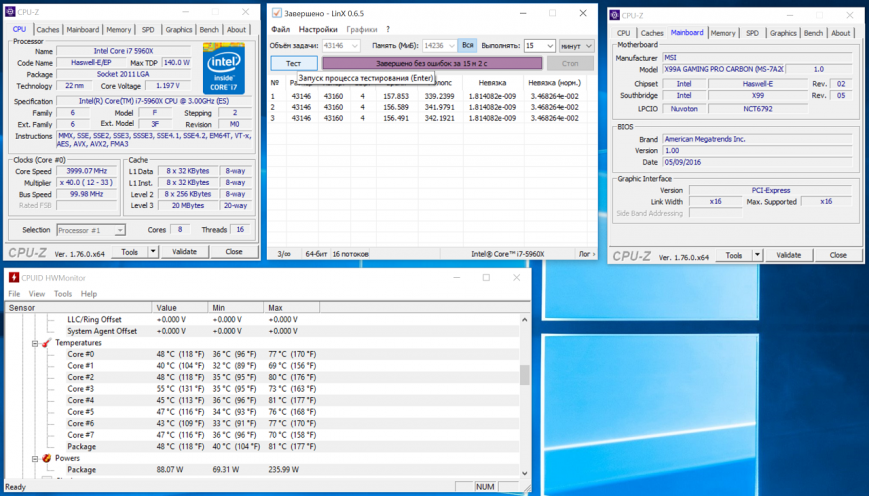

Auto-overklokking Intel Core i7-5960X
Jeg har allerede sagt at firmware X99A GAMING PRO CARBON, som det sømmer seg en topp-end løsning utstyrt med et stort antall av overklokking valg. Med deres hjelp, manuell, Core i7-6950X uten problemer overklokket til 4,3 GHz for alle ti kjerner. Spenningen VCore hadde høynet til 1,275 V. Resultatet er verdig. Derfor, vi sier følgende: med akselerasjonen av X99A GAMING PRO CARBON alt er vel.

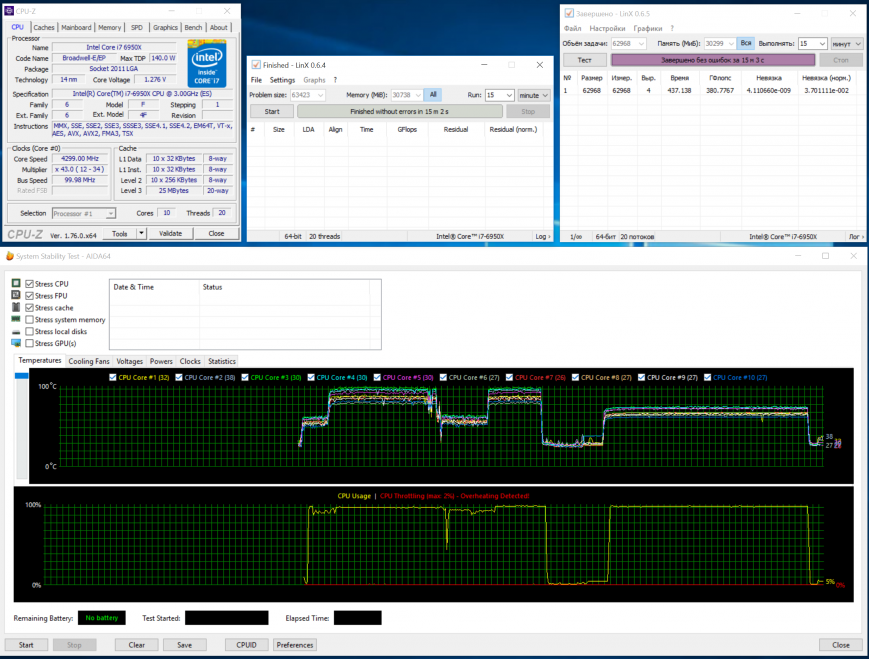

Manuell overklokking Intel Core i7-6950X
Ved hjelp av en vedlikeholdsfri flytende kjøling, overklokking når oxaloacetate plass er ikke blåst, ynkelig kjøligere kunne knapt takle kjøling av delsystemet CPU-kraft. For eksempel, i X99S GAMING 9 AC bruker konturen koblet med en kobber beklagelig. Som et resultat, faser og tilhørende elementer av CPU-kraft avkjølt mye mer effektivt.
Med anti X99A GAMING PRO CARBON alt er i orden, med kjøling av makt subsystem, ikke så mye.

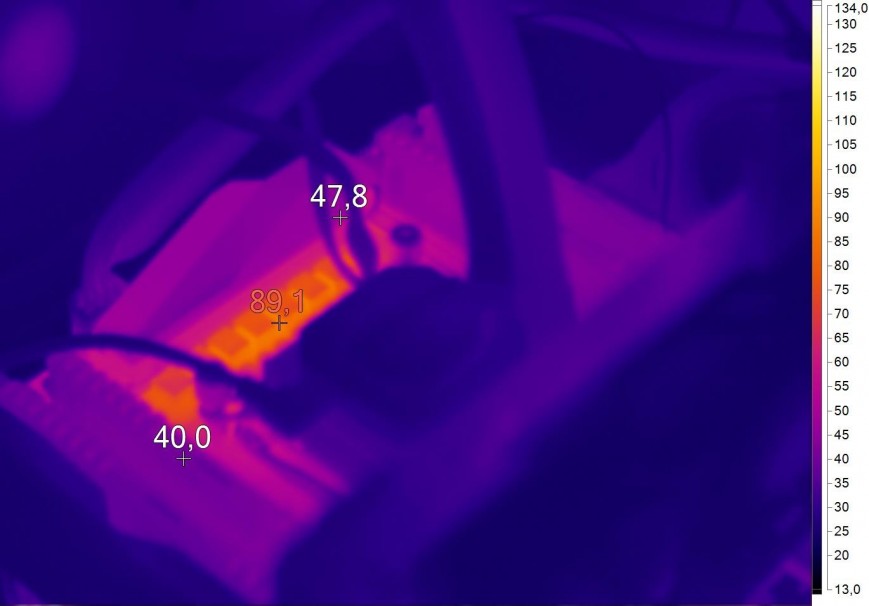

Figur 89 grader Celsius for spredt systemer er rett og slett ikke fungerer. Praksis viser at det er mye verre. Og likevel, når du bruker “dropsy” og X99A GAMING PRO CARBON er nødvendig for å gi en kompetent flyten av luft inne i saken.
Varme MSI er X99A GAMING PRO CARBON
Konkurrenter og analoger
For prosessorer Broadwell-E vil passe og gamle nutplate på brikkesett X99 Express. Er det tilstrekkelig å oppdatere BIOS. Og ennå produsentene til kunngjøringen av den nye chips har produsert flere interessante nyheter. Jeg foreslår å sammenligne X99A GAMING PRO CARBON med ROG X99 GAMING STRIX fra ASUS og en GA-X99-Phoenix SLI fra GIGABYTE. Merk at disse avgiftene er 10 $ dyrere.
MSI X99A GAMING PRO CARBON
ASUS ROG STRIX X99 GAMING
GIGABYTE GA-X99-SLI Phoenix
Minne
8x DIMM DDR4-2133-3400, opp til 128 GB
8x DIMM DDR4-2133-3333 opp til 128 GB
8x DIMM DDR4-2133-3600, opp til 128 GB
Utvidelse spor
4x PCI Express x16
2x PCI Express x1
4x PCI Express x16
2x PCI Express x1
4x PCI Express x16
1x PCI Express x1
Disk subsystem
10 x SATA 3.0
1x SATA Express (eller 2x SATA 3.0)
1x U. 2
1x M. 2 (PCI Express 3.0 x4)
8x SATA 3.0
1x SATA Express (eller 2x SATA 3.0)
1x U. 2
1x M. 2 (PCI Express 3.0 x4)
10 x SATA 3.0
1x SATA Express (eller 2x SATA 3.0)
1x U. 2
1x M. 2 (PCI Express 3.0 x4)
Lyd
Basert på Realtek ALC1150
Basert på Realtek ALC1150
Basert på Realtek ALC1150
Nettverk
Intel I218-V, 10/100/1000 Mbit/s
1x Intel I218-V, 10/100/1000 Mbit/s
Wi-Fi 802.11 a/b/g/n/ac + Bluetooth 4.2
2x Intel 10/100/1000 Mbit/s
Wi-Fi 802.11 a/b/g/n/ac + Bluetooth 4.2
Grensesnitt på baksiden
1x PS/2
4x USB 2.0
4x USB 3.0
2x USB-3.1
1x-RJ-45
1x S/PDIF
5x 3,5 mm jack
1x PS/2
4x USB 2.0
4x USB 3.0
2x USB-3.1
1x-RJ-45
1x S/PDIF
5x 3,5 mm jack
1x PS/2
6 x USB 3.0
2x USB-3.1
2x RJ-45
1x S/PDIF
5x 3,5 mm jack
Formfaktor
ATX
ATX
ATX
Pris
$330
$340
$340
Kjøp
Ring vertelki:MSI X99A GAMING PRO CARBON59103inline
Ring vertelki:ASUS X99 ROG STRIX GAMING59103inline
Ring vertelki:GIGABYTE GA-X99-Phoenix SLI59103inline
Hva som skal(re)placewhen? Dommer av tekniske egenskaper, hovedsakelig forekomst av trådløs kommunikasjon modul. Fra ROG STRIX GAMING og X99 GA-X99-SLI-Phoenix til stede. I tillegg, GIGABYTE har to Ethernet-nettverk-kontrolleren.
ASUS ROG STRIX X99 GAMING
Resten av funksjonaliteten i alle tre løsninger er på omtrent samme nivå. Moderne porter som er tilgjengelige. Med oppløsningen av styrene er også fint.

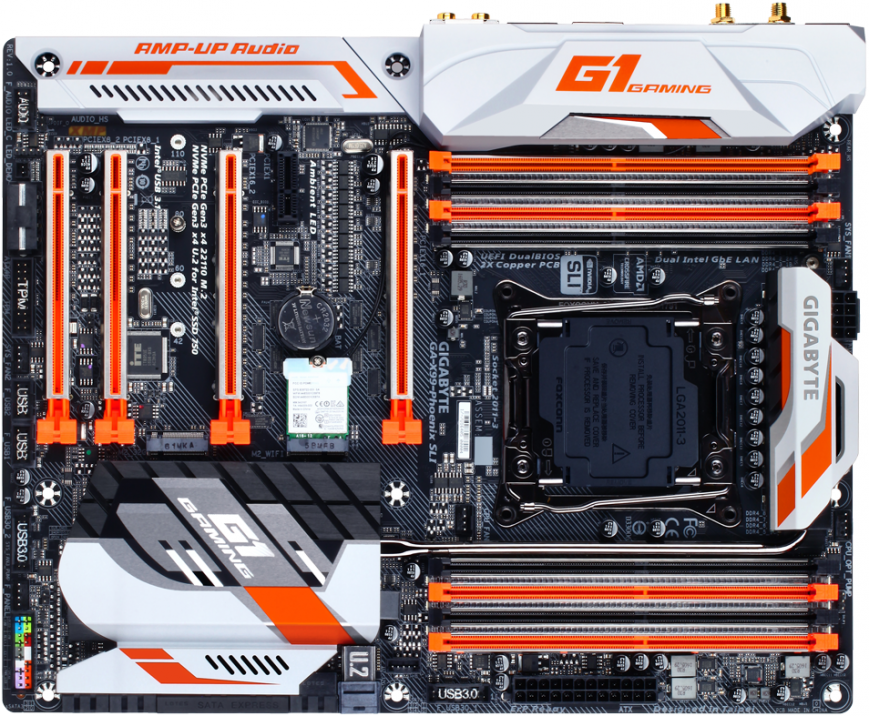

GIGABYTE GA-X99-SLI Phoenix
I konklusjon
Plattform LGA2011-v3 kan ikke være billig, per definisjon. Og en prosessor Broadwell-E til de beste av de (mindre) side av situasjonen har ikke endret seg. Tvert imot! For å X99A GAMING PRO CARBON jeg har nesten ingen klager. Det passer perfekt inn i konseptet for et kostbart system med en 6-core Core i7-6800K og 10-“Golov” Core i7-6950X. Funksjonaliteten av de testede enheter på bakken. Alle moderne porter som er tilstede i tilstrekkelig mengde. Med akselerasjonen er også greit. Hjertesvikt, ustabil arbeid og andre absurditeter ble lagt merke til. Kanskje er det bare krav til X99A GAMING PRO CARBON er en merkbar oppvarming av strøm-delsystem i det språklege og tilstedeværelsen av bare fem kontakter for fans tilkobling.
MSI X99A GAMING PRO CARBON
Fordeler:
Ulemper:
- En skrivekyndig ledninger Styret komponenter;
- Funksjonalitet, har alle moderne grensesnitt.
- Kvalitet BIOS;
- God overklokking potensial, overklokking uluchshiteli;
- Ekstra programvare for overklokking og tilpasning av macplay.
- Sterk oppvarming av strøm delsystem;
- Bare 5 kontakter for fans.
