Billige matplot for chips Haswell-E og Broadwell-E ikke eksisterer. Ja, og hvor de kommer fra, hvis den ledige processor til LGA2011 platform-v3 anses shestiyadernik Core i7-5820K værd $ 390? På den anden side, bevæbnet med 8/10 Core i7 (review), ikke ønsker at gå på kompromis. Top CPU-top Bord. Fra MSI “spise dem” en masse. I dag stifte bekendtskab med den model, X99A GAMING PRO CARBON.
MSI X99A GAMING PRO CARBON
Specifikationer og design funktioner
Åh, denne markedsføring. På grund af ham navnet på enheden under test, i virkeligheden består af fire dele, men der altid er der, det magiske ord Gaming. ASUS, ASRock, GIGABYTE, MSI — alt, hvad jeg ønsker at sige, at de fleste gaming bestyrelser. Og derfor synes morsomt ordspil, når der er en GAMING PRO er PRO-GAMING — og tro mig, stor forskel! Men i ethvert bundkort vigtigste ting — ikke navn og ikke engang hendes positionering. Så lad os se, hvad gaming i X99A GAMING PRO CARBON. Vi begynder, som altid, med tekniske specifikationer.
MSI X99A GAMING PRO CARBON
Stik
LGA2011-v3
Chipset
X99 Hurtig
Hukommelse
8x DIMM DDR4-2133-3400 op til 128 GB
Udvidelsesporte
4x PCI Express-grafikkort (x16)
2x PCI Express x1 –
Disk subsystem
10x SATA 3.0
1x SATA Express (eller 2x SATA 3.0)
1x U. 2
1x M. 2 (PCI-Express 3.0 x4)
Lyd
Baseret på Realtek ALC1150
Netværk
Intel I218-V 10/100/1000 Mbit/s
Grænseflader på bagsiden
1x PS/2
4x USB 2.0
4x USB 3.0
2x USB-3.1
1x S/PDIF
5x 3,5 mm jack
Form faktor
ATX
Pris
$330
Købe
Opkald vertelki:MSI X99A GAMING PRO CARBON59103inline
Pakning gebyrer er helt standard. Designerne MSI ordet “carbon” er ikke forbundet med minearbejdere, men med dyre sport biler. Få print af McLaren P1, som er kendt for at have mange dele lavet af kulfiber. For at minimere vægten af køretøjet.
Emballagen MSI X99A GAMING PRO CARBON

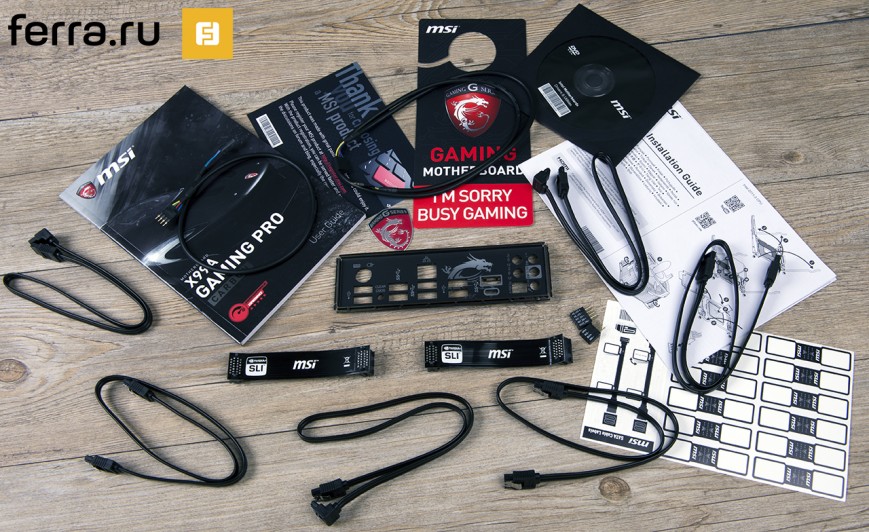

Pakken er også ganske typiske. I tilstedeværelse af en masse affald, herunder badge på døren og klistermærker på ledninger, to SLI-bro, seks SATA-kabler, mærkat ikon, sæt I/O-panel-adapter for nem tilslutning af knapperne på sagen, og to kabler i forskellige længder med yderligere belysning.
Package MSI X99A GAMING PRO CARBON
Bestyrelsen er lavet på grundlag af form faktor ATX. Det er indlysende, at for LGA2011 platform-v3, en stor del af stikket, og otte DIMM slots. Socket, ved den måde, forbedret. Den såkaldte Turbo Socket modtaget 2036 pins i stedet for standard 2011. Noget lignende anvendelser i hans beslutninger og ASUS.
Tilsyneladende, at MSI ‘ s designere trak inspiration fra TV-show TopGear
X99A GAMING PRO CARBON har seks expansion slots: fire PCI Express-grafikkort (x16) og to PCI Express x1. Steder forhistorisk PCI-af indlysende grunde var det ikke. Bundkort til rent faktisk at forbinde op til fem fans. Ikke nok til top-modeller? Der er et separat stik til pumpen. Alle porte er 4 pin, at der er momentum, “Carlson” er reguleret enten i BIOS eller ved hjælp af speciel software.
MSI X99A GAMING PRO CARBON

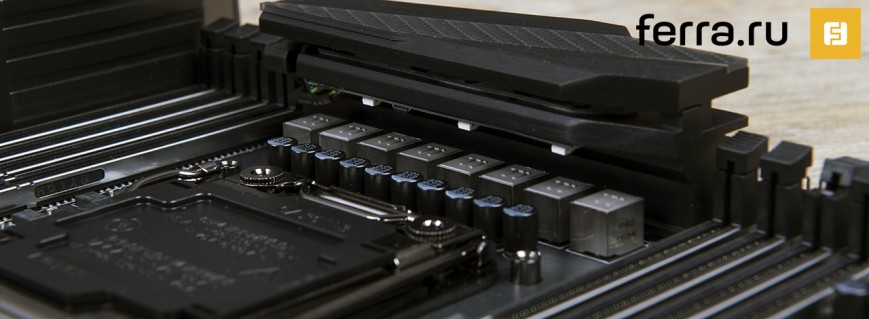

Power-delsystem, der består af ni faser. For alt afsat hlipenkie radiator. Vi vil studere dens resultater.
Magt delsystem af MSI X99A GAMING PRO CARBON

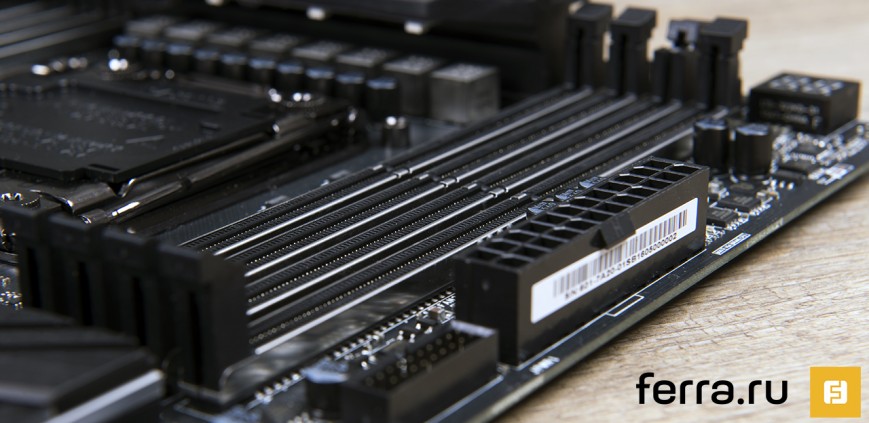

Bestyrelsen, så at sige, understøtter DDR4 Boost. Enheder på Z170 chipset Express baner, der kommer fra DIMM slots til CPU-socket, er derudover skærmet ikke-ledende el-PCB. Her vil jeg aldrig se. Men helt synlig styrkelse af alle de otte stik til RAM.
Forstærket Dimm-moduler har MSI X99A GAMING PRO CARBON
Så, X99A GAMING PRO CARBON har fire PCI Express x16 slots. Hvis systemet bruger en chip med 40 linjer, så de arbejder i henhold til de ordninger, x16+x16, x16+x16+x8 eller x16+x8+x8+x8. Hvis processoren 28 linjer (Core i7-5820K, Core i7-6800K), PEG-porte arbejde i henhold til den formel, x16+x8, x8+x8+x8 x8+x8+x8+x4, hhv. Ved hjælp af systemet tre eller flere grafikkort stik U. 2 er deaktiveret, og slot M. 2 værker i mode PCI Express 2.0 x2.
For at styrke expansion slots er en moderne “chip”
Alle fire PCI Express x16-interface forstærket med metal “panser”. Ser stærk, især i kombination med den “carbon” – design, men jeg vil være ærlig: nedbryde PIND slots i moderne bundkort bør stadig formår.
Udvidelsesporte, MSI ‘ s X99A GAMING PRO CARBON
Disken delsystem omfatter ti SATA 3.0 porte og en SATA Express. Antallet af grænseflader, hvad kan jeg sige, imponerende. Som den anden port i sig selv, dødfødt (- enheder solgt), så i den sidste ende, vi har tolv SATA 3.0. Lad os se, hvilken skæbne venter U. 2. Dette stik er også er loddet på bundkortet.
Grænseflader disk subsystem MSI X99A GAMING PRO CARBON

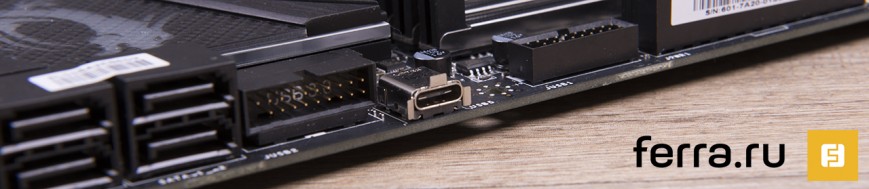

Interne USB 3.1 Type-C, er loddet i nærheden af den 24-bens strømstik til bundkortet kompatible med nye bygninger. Mens der i dette tilfælde ikke meget, men hver dag, de bliver mere og mere.
Intern port USB-3.1, MSI ‘ s X99A GAMING PRO CARBON
Naturligvis, den X99A GAMING PRO CARBON vil tage enhver moderne M. 2-drev. Stik medfølgende fire linjer af PCI-Express 3.0. Bemærk, at denne funktion ikke tilgængelig port U. 2. Det følgende er en komplet diagram af foreneligheden af alle grænseflader til tilslutning af drev til mor Bestyrelsen.
Interface M. 2, MSI ‘ s X99A GAMING PRO CARBON

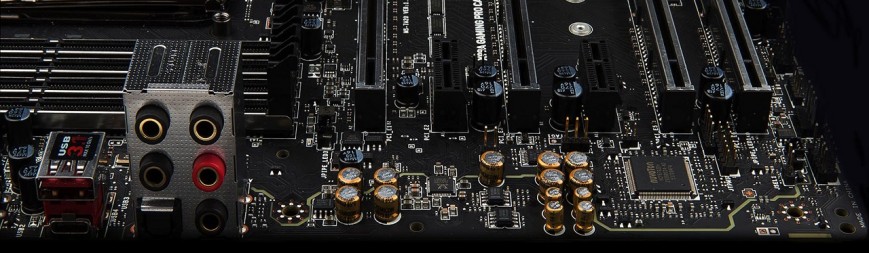

Lyd i X99A GAMING PRO CARBON opfylder fælles for Middle/High-end Intel CPU Realtek ALC1150, selvom det delsystem, der er ændret med “audiofile” kondensatorer “Japansk kvalitet” Kemisk-con, to operationsforstærkere, EMI-skjold og isolation af tarmkanalen en stribe af ikke-ledende elektricitet af PCB. 3,5 mm “Jack” på I/O-panel, selvfølgelig, forgyldt. Her er Lyd-Boost 3.
Med lyd-alt er i orden. Wi-Fi-og Bluetooth-ingen
Ansvarlig for netværk controller Intel I218-V trådløse Modul på X99A GAMING PRO CARBON er ikke fastsat.
Lyd delsystem af MSI ‘ s X99A GAMING PRO CARBON
Den teknologi, der automatisk overclocking OC Genie II, der anvendes i Click BIOS-4, og den “gamle” matplot på X99 chipsettet Hurtig, ændret Spillet Boost-funktion. Det virker med alle chips til socket LGA-2011-v3, der er, modeller Haswell-E og Broadwell-E. Der er flere mønstre for brug:
- Den første måde, ved siden af knapperne Power og Reset er forbundet tromle med en roterende ring. For at aktivere det, som du vil aktivere i BIOS indstilling, Game Boost-Funktionen Kontrol.
- Den anden metode er at køre forudindstillinger direkte i Click BIOS-5. Bestyrelsen understøtter otte profiler, de er nummereret som 0, 1, 2, 4, 6, 8, 10 og 11.
- Den tredje måde er at aktivere den automatiske overclocking ved hjælp af programmet Command Center.
Nær den 24-pin strømstik macplay er ekstra Lysdioder for diagnosticering. De viser, hvad specifik enhed (CPU, RAM, skærmkort eller kørsel) er gået i stå lanceringen af styresystemet. I øverste højre hjørne er ikke mindre en nyttig indikator for POST-signaler.
Eksterne kontroller, at MSI ‘ s X99A GAMING PRO CARBON

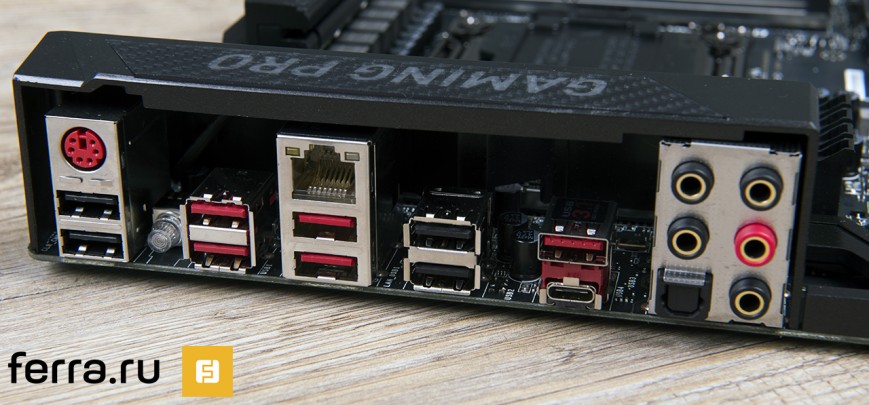

Panel med havne, der modtages standard matplot 2016 år et sæt af grænseflader. Interessant — dual USB-porte 3.1 forskellige typer og en knap til at nulstille BIOS-indstillingerne. Ja, i moderne udstyr er der stadig bruges PS/2-stik. Af den måde, han er fire år ældre PCI-bus.
I/O-panel MSI X99A GAMING PRO CARBON
Jeg glemte næsten det vigtigste. Mere præcist, den første producent fokuserer på belysning X99A GAMING PRO CARBON. Lysdioder er udstyret med chipset, audio kredsløb, I/O-panel og selv den magt delsystem. Understøttet 16,7 millioner farver. Tilbud 17 virkninger arbejde. Hver zone kan indstilles hver konfigureres ved hjælp af programmet, Gaming App.
Baggrundslys MSI X99A GAMING PRO CARBON
Baggrundslys MSI X99A GAMING PRO CARBON
Baggrundslys MSI X99A GAMING PRO CARBON
Baggrundslys MSI X99A GAMING PRO CARBON
Mere klart baggrundslyset X99A GAMING PRO CARBON denne video viser.
Samlet korrekt ledningsføring komponenter. En stor sokkel og nødvendigheden af desoldering fra de otte DIMM-pladser, naturligvis sætter sit præg. Og alligevel på grundlag af de X99A GAMING PRO CARBON er meget muligt, at samle en kraftig PC med flere grafikkort og en lang række drev.
BIOS og software
Klik på BIOS 5 for almindelige besøgende Ferra.ru bekendt. Jeg har prøvet mange MSI bundkort på chipsæt Z170 Hurtig (Z170A XPOWER GAMING TITANIUM EDITION, for eksempel) og B150 Hurtig (B150M MØRTEL, for eksempel). Så jeg vil ikke gentage. En kort sammenfatning af firmware: det er både hurtigt, logisk og funktionel. Til at overclocke CPU og hukommelse, og også konfigurere tilsluttet til systemet, loftvifte, der ikke arbejder.
BIOS-bundkort MSI X99A GAMING PRO CARBON
Screenshot-galleri Klik på BIOS 5.
BIOS-bundkort MSI X99A GAMING PRO CARBON
BIOS-bundkort MSI X99A GAMING PRO CARBON
BIOS-bundkort MSI X99A GAMING PRO CARBON
BIOS-bundkort MSI X99A GAMING PRO CARBON
BIOS-bundkort MSI X99A GAMING PRO CARBON
BIOS-bundkort MSI X99A GAMING PRO CARBON
BIOS-bundkort MSI X99A GAMING PRO CARBON
BIOS-bundkort MSI X99A GAMING PRO CARBON
Den software Suite består af flere værktøjer. Større anses for Gaming App og Kommando Center. Den første app giver overcloking CPU og grafikkort (MSI, i hvert fald) på grund af valget af de tre pre-forberedt tilstande. Ved hjælp af Command Center accelererer alt andet. Jeg bemærke, at de fleste af de indstillinger, der er kopieret dem, der gennemføres i Klik på BIOS 5.
Ekstra software har MSI-niveau
Også ved hjælp af Gaming App konfigureret tastaturet og musen. Nå, baggrundslys X99A GAMING PRO CARBON, selvfølgelig.
MSI Kommando Center, MSI Gaming App
Test
Test stå:
- CPU: Intel Core i7-5960X, 3 GHz Intel Core i7-6950X, 3 GHz
- Køling: Corsair GT H110i
- Bundkort: MSI X99A GAMING PRO CARBON
- RAM: DDR4-2133 4x 4GB
- Grafikkort: NVIDIA GeForce GTX 750 Ti
- Opbevaring: Patriot Antænde SSD PI240GS325SSDR, 240 GB
- Strømforsyning: Corsair HX850i, 850W
- Operativsystem: Windows 10 x64
Performance flagskib 10-core kendt. Til test Core i7-6950X bare brugt X99A GAMING PRO CARBON. Herunder for overclocking. Som vi har set, Bestyrelsen er udstyret med mulighed for automatisk overclocking af CPU Spil Boost. Producent udtænkt otte på forhånd forberedt presets. Test af kulstof, der er produceret i den chip Core i7-5960X. Denne “sten” i Spil Boost kun overclocket til 4 GHz, selv om producenten udtænkt muligheden for at overclocke til 4,8 GHz. Denne indbyggede algoritme matplot rejst spænding til processor, op til 1,2 V. desværre yderligere avtoradgona ikke ske. Test af “kobber rør”, der er LinX, system hver tid er ikke forbi. Blame Game Boost i et sådant resultat er umuligt. Endnu spredning af en “sten” er altid et lotteri, men vores core i7-5960X har en meget middelmådig overclocking evner.
Auto-overclocking Intel Core i7-5960X

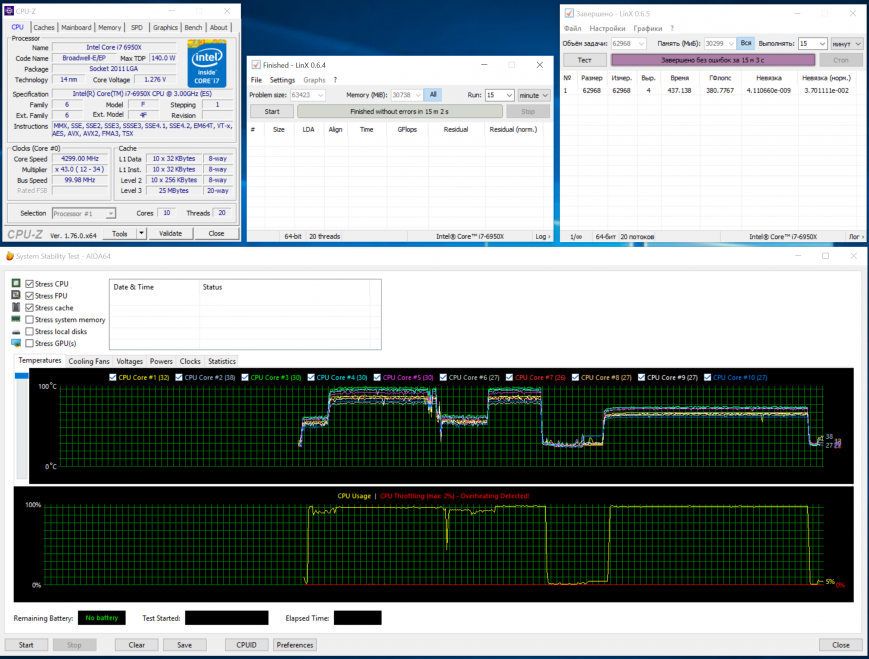

Jeg har allerede sagt, at den firmware X99A GAMING PRO CARBON, som det sømmer sig en top-end løsning, der er udstyret med et stort antal af overclocking muligheder. Med deres hjælp, vejledning, Core i7-6950X uden problemer overclocket til 4,3 GHz for alle ti kerner. Spændingen VCore skulle være rejst til 1,275 V. Resultatet er værdig. Derfor, vi oplyse følgende: med acceleration af X99A GAMING PRO CARBON alle er godt.
Manuel overclocking Intel Core i7-6950X
Ved hjælp af en vedligeholdelsesfri væske, køling, overclocking, når oxaloacetate plads er ikke blæst, sølle køligere næppe kunne klare med køling af delsystemet CPU-kraft. For eksempel, i X99S GAMING 9 AC bruger konturen forbundet med en kobber beklagelig. Som et resultat, faser og tilhørende elementer af CPU-kraft køles meget mere effektivt.
Med acceleration X99A GAMING PRO CARBON alt er i orden, med køling af magt delsystem, ikke så meget.

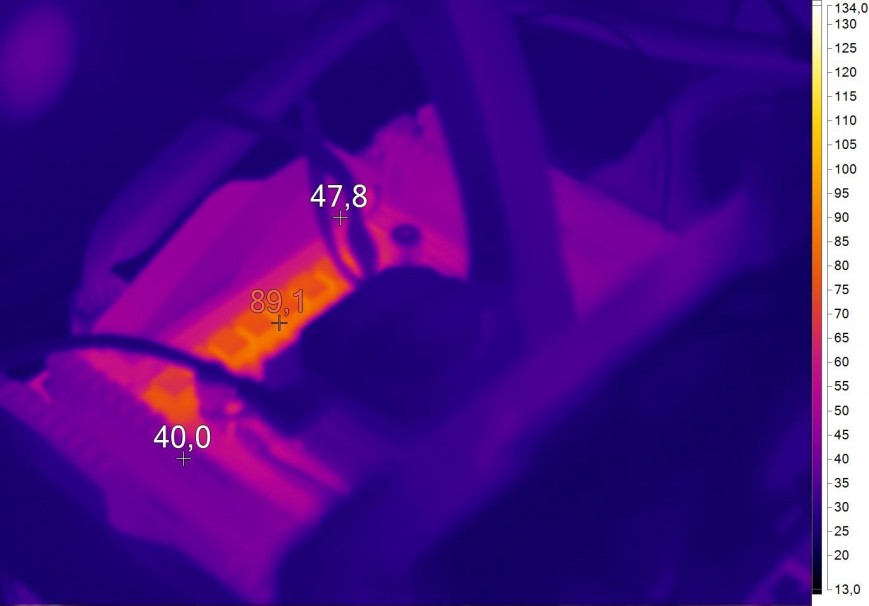

Figur 89 grader Celsius til spredte systemer er simpelthen ikke i orden. Praksis viser, at det er meget værre. Og alligevel, når du bruger “vattersot” og X99A GAMING PRO CARBON er nødvendige for at levere en kompetent strøm af luft inde i sagen.
Varmen MSI ‘ s X99A GAMING PRO CARBON
Konkurrenter og analoger
For processorer, der Broadwell-E vil passe og gamle nutplate på X99 chipsettet Hurtig. Det er tilstrækkeligt at opdatere BIOS. Og endnu producenterne at annonceringen af de nye chips har produceret flere interessante nyheder. Jeg foreslår at sammenligne X99A GAMING PRO CARBON med ROG X99 GAMING STRIX fra ASUS og en GA-X99-Phoenix SLI fra GIGABYTE. Bemærk, at disse gebyrer er 10 $ dyrere.
MSI X99A GAMING PRO CARBON
ASUS ROG STRIX X99 GAMING
GIGABYTE GA-X99-SLI Phoenix
Hukommelse
8x DIMM DDR4-2133-3400 op til 128 GB
8x DIMM DDR4-2133-3333 op til 128 GB
8x DIMM DDR4-2133-3600 op til 128 GB
Udvidelsesporte
4x PCI Express-grafikkort (x16)
2x PCI Express x1 –
4x PCI Express-grafikkort (x16)
2x PCI Express x1 –
4x PCI Express-grafikkort (x16)
1x PCI Express x1 –
Disk subsystem
10x SATA 3.0
1x SATA Express (eller 2x SATA 3.0)
1x U. 2
1x M. 2 (PCI-Express 3.0 x4)
8x SATA 3.0
1x SATA Express (eller 2x SATA 3.0)
1x U. 2
1x M. 2 (PCI-Express 3.0 x4)
10x SATA 3.0
1x SATA Express (eller 2x SATA 3.0)
1x U. 2
1x M. 2 (PCI-Express 3.0 x4)
Lyd
Baseret på Realtek ALC1150
Baseret på Realtek ALC1150
Baseret på Realtek ALC1150
Netværk
Intel I218-V 10/100/1000 Mbit/s
1x Intel I218-V 10/100/1000 Mbit/s
Wi-Fi 802.11 a/b/g/n/ac + Bluetooth 4.2
2x Intel 10/100/1000 Mbit/s
Wi-Fi 802.11 a/b/g/n/ac + Bluetooth 4.2
Grænseflader på bagsiden
1x PS/2
4x USB 2.0
4x USB 3.0
2x USB-3.1
1x RJ-45
1x S/PDIF
5x 3,5 mm jack
1x PS/2
4x USB 2.0
4x USB 3.0
2x USB-3.1
1x RJ-45
1x S/PDIF
5x 3,5 mm jack
1x PS/2
6x USB 3.0
2x USB-3.1
2x RJ-45
1x S/PDIF
5x 3,5 mm jack
Form faktor
ATX
ATX
ATX
Pris
$330
$340
$340
Købe
Opkald vertelki:MSI X99A GAMING PRO CARBON59103inline
Opkald vertelki:ASUS X99 ROG STRIX GAMING59103inline
Opkald vertelki:GIGABYTE GA-X99-Phoenix SLI59103inline
Hvad med at(gen)placewhen? At dømme ud fra tekniske egenskaber, især tilstedeværelsen af det trådløse kommunikationsmodul. Fra ROG STRIX GAMING og X99 GA-X99-SLI Phoenix til stede. Udover, GIGABYTE har to Ethernet-netværk controller.
ASUS ROG STRIX X99 GAMING
Resten af funktionaliteten af alle tre løsninger er omkring det samme niveau. Moderne porte er tilgængelige. Med opløsningen af bestyrelser er også fint.
GIGABYTE GA-X99-SLI Phoenix
I konklusion
LGA2011 Platform-v3 ikke kan være billige, per definition. Og en processor Broadwell-E til den bedste af de (mindre) side af situationen har ikke ændret sig. Tværtimod! At X99A GAMING PRO CARBON jeg har næsten ingen klager. Det passer perfekt ind i konceptet for et dyrt system med en 6-core Core i7-6800K og 10-“Golov” Core i7-6950X. Funktionaliteten af testede enheder på bakken. Alle moderne porte er til stede i tilstrækkelig mængde. Med en acceleration, der er også okay. Svigt, ustabile arbejde og andre absurditeter, der blev bemærket. Måske det eneste krav til X99A GAMING PRO CARBON er en mærkbar opvarmning af power-delsystem på spredning og forekomst af kun fem stik for fans forbindelse.
MSI X99A GAMING PRO CARBON
Fordele:
Ulemper:
- En kultiveret kredsløb komponenter;
- Funktionalitet, har alle moderne grænseflader.
- Kvalitet BIOS;
- God overclocking potentiale, overclocking uluchshiteli;
- Yderligere software for overclocking og tilpasning af macplay.
- Stærk opvarmning af power-delsystemet;
- Kun 5 stik til fans.
