Som en regel, hvis vi snakker om en enhet med unike funksjoner og funksjonalitet, det er en priori kan ikke være billig. Sann andre definisjon: maksimum valg og “chips” hentet utelukkende fra flaggskipene. Avgift lange navnet Z170A XPOWER GAMING TITANIUM-UTGAVE er på topp. Faktisk, det er andre i tabellene i rekkene enhet for MSI Intel varen har blitt lagt til.
MSI XPOWER GAMING Z170A TITAN EDITION
Tekniske egenskaper og utstyr
Den første er en modell Z170A GAMING ACK M9. Jeg testet det siste året. Z170A XPOWER GAMING TITANIUM UTGAVE i form av funksjonalitet er åpenbart lettere, men utad er. Markedsførere ikke har en lang kjempe og “presset” i navnet på enheten og tilhørighet til OC kasten (XPower), og gaming fokus (Gaming), og til og med brukt en fargepalett (Titan Edition). Ja, det første som trekker i “titanium” hovedkortet er uvanlig farge av PCB. Enheten fra linje Xpower forrige generasjon hadde tenkt på en svart PCB-med tillegg av innstikk er gul.
MSI XPOWER GAMING Z170A TITAN EDITION
MSI GAMING ACK Z170A M9
Brikkesett
Z170 Express
Z170 Express
Kontakt
LGA1151
LGA1151
Minne
4x DIMM, DDR4-2133-4000, opp til 64 GB
4x DIMM, DDR4-2133-3600, opp til 64 GB
Disk subsystem
4x SATA 3.0
2x SATA Express (eller 4x SATA 3.0)
2x M. 2 (PCI Express x4)
2x SATA 3.0
2x SATA Express (eller 4x SATA 3.0)
2x M. 2 (PCI Express x4)
Utvidelse spor
4x PCI Express x16
3x PCI Express x1
3x PCI Express x16
3x PCI Express x1
Nettverk
Intel I219-V, 10/100/1000 Mbit/s
Killer E2400, 10/100/1000 Mbps
Killer Trådløs 1535 (802.11 a/b/g/n/ac, Bluetooth v4.1)
Lyden
Realtek ALC1150
C-media CM6632
Kontaktene på bakpanelet
1x PS/2
1x HDMI
1x DisplayPort
3x USB 2.0
4x USB 3.0
2x USB-3.1
1x-RJ-45
1x S/PDIF
5x 3,5 mm jack
1x PS/2
1x HDMI
1x DisplayPort
3x USB 2.0
2x USB 3.0
1x USB-3.1
1x USB 3.1 (Type-C)
1x-RJ-45
1x S/PDIF
5x 3,5 mm jack
Formfaktor
ATX
ATX
Pris
25 000 GNI.
35 000 rubler.
Price.ru
Sitat:MSI XPOWER GAMING Z170A TITANIUM EDITION59101
Sitat:MSI GAMING Z170A M9 ACK59101
Hovedkortet er Pakket i veldig fin boks. Dens største fordel — en informativ. På folding den utskrevne siden alle de viktigste funksjonene på enheten. Men det viktigste er hva som ligger inni.
Emballasje Z170A XPOWER MSI GAMING EDITION TITAN
Som alltid, MSI har tatt mye av avfall som papir. Av papir produkter vil tilordne etiketter for ledninger og kabler. De virkelig kommer til nytte, hvis systemet enhet har et stort antall stasjoner. Og så er det seks SATA-kabler, en-kontakten på I/U-panelet, fleksibel bridge til å bli med NVIDIA i SLI utvalg, multimeter testledninger og plast ramme — med dens hjelp det er enklere og tryggere å installere CPU.
Leveres med MSI XPOWER GAMING Z170A TITAN EDITION
Pakket og koste OC DASHBOARD. Med det lettere å overklokke CPU og RAM, og kontroll teststed. Les mer om OC DASHBOARD, jeg vil forklare senere.
Totale pakken er ganske god. Det er synd at produsenten ikke sette i en boks panelet DELID DØR GUARD er en spesiell trykkfoten ramme kontakten som brukes til å installere skal ha drept CPU uten varme distribusjon cap.
MSI OC DASHBOARD og skjøteledninger
Utseende og design funksjoner
Alle flaggskip MSI-hovedkort for Intel-prosessorer varen har blitt lagt basert på ATX formfaktor. Enheter av større størrelse for E-ATX er ikke gitt. Klassikere er nok til å bygge en svært kraftig oppsett med to grafikk-kort. Hvis du vil ha mer er det bedre å gå til plattformen LGA2011-v3 og prosessorer Haswell-E. TITANIUM UTGAVEN har syv utvidelsesspor: fire PCI Express x16-og tre PCI Express x1-spor. I de første par-porter som er installert på skjermkortet. Styret støtter ordningen x8+x8+x8 og x4+x4+x4+x4. I alle fall, når du installerer to 3D-akseleratorer 16 linjer PCI Express 3.0 vil være delt i to. Den viktigste PEG slots “lenket” i et metall kappe, en teknologi som kalles Panser. Porter har mer lodding poeng betyr at de er sterkere, og det er vanskelig å bryte ned. Jeg gjorde ikke kontrollere Panser i (plutselig mer teknologi vil være markedsføring), men forsterket spor for PCI Express x16-sporet ser ut som minst en søt en. Både metall PEG-kortsporet er plassert i en avstand fra hverandre. Kompetent avgjørelse.
En annen teknologi — DDR4 Boost — refererer til arbeidet RAM. Kontakt spor for DIMM-spor er i tillegg beskyttet av PCB stripe uten ledende lag. Dette design “lure” reduserer den parasittiske krysstale og bedre akselerasjon. Produsenten hevder at i OS-modus vil fungere selv hval RAM DDR4-4000. På salg lignende moduler som allerede er tilgjengelige.
Kanskje den eneste ulempen til TITANIUM UTGAVEN jeg tar bare fem-kontakter for tilkobling av fans. I min mening, et slikt nummer er ikke nok for en enhet som er plassert som flaggskipet overklokking. For eksempel, ASUS Z170-DELUXE har sju kontakter. Men alle kontaktene — 4-pin. Plasseringen er god. Til hver port er tilkoblet via en lineær driver Marvell NCT3943S.
Generelle layout av komponenter på hovedkortet organisert på riktig måte. Det er bare én ting som kan forårsake problemet under Montering av datamaskinen. Avstanden mellom uttaket og Pervis PCI Express x16-liten — bare 45 mm. Noen store kjølere kan blokkere dette sporet.

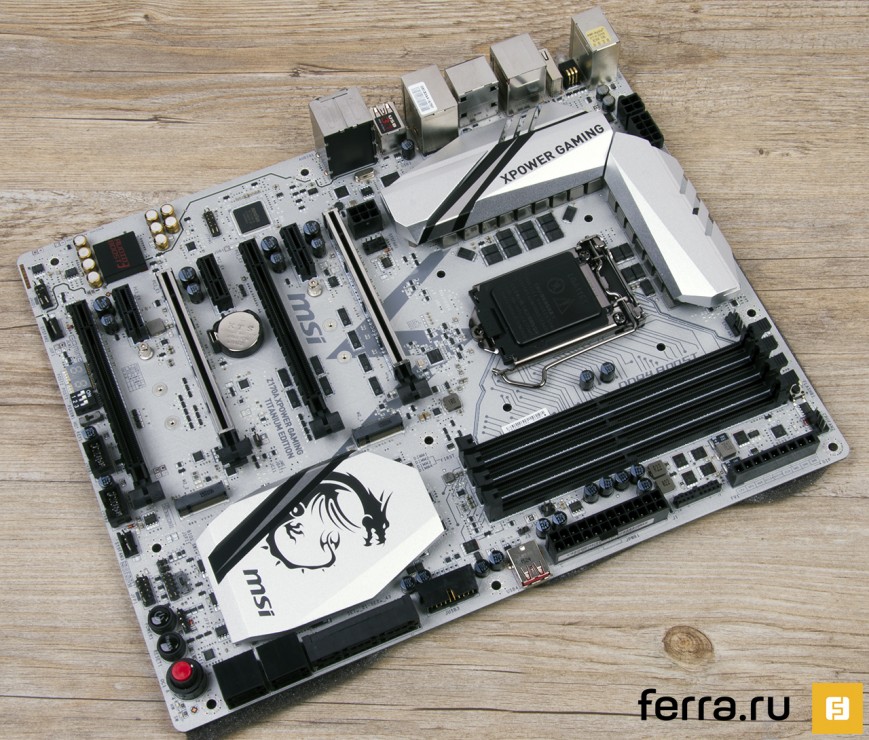

MSI XPOWER GAMING Z170A TITAN EDITION
Hovedkort for Haswell-prosessorene, som kjent, med et enkelt power Converter. Den påfølgende separasjon er gjort i brikken. “Steiner” har mistet varen har blitt lagt FIVR modul, og alle prober ble igjen en del av hovedkortet. Omformere av prosessorkjerner, integrert grafikk, og moduler VCCIO og VCCSA. Alle delsystem strøm-TITAN EDITION består av 17 faser. For kjerner og integrert grafikk er 14 elementer. To fasene er å VCCIO, ett til VCCSA. Klarer alle elementer av PWM-kontrolleren fra Internasjonale Likeretter IR35201.
Strøm delsystemet er avkjølt av to små radiatorer fra aluminium legering. De er koblet til hverandre ved hjelp av kobber beklagelig. En annen aluminium kjøler brikkesett.
Strømforsyningen delsystem Z170A XPOWER MSI GAMING EDITION TITAN
Generelt, kjede synker takler godt med sin oppgave. Strømforsyningen delsystemet er ikke overoppheting, alle temperaturer i normen.
Avgift forbedret auxiliary power-porter. De vil være nyttig for ekstrem overklokking. 8-pin kontakt, ingeniører lagt til en annen kontakt, men 4-pin. Auxiliary power til grafikk kort er grunn til 6-pervogo PCI-E.

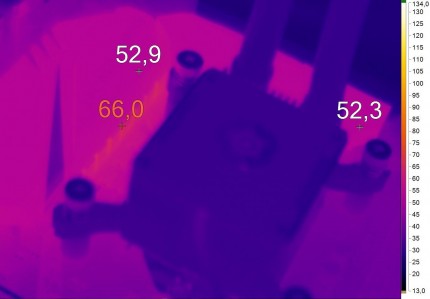

Oppvarming Z170A XPOWER MSI GAMING EDITION TITAN
Oppvarming Z170A XPOWER MSI GAMING EDITION TITAN
“Titan” hovedkortet har to M. 2 spor. Både porter kjøre gjennom PCI Express 3.0 x4, det vil si å gi en ytelse på opp til 32 Gb/s. I en av disse kontaktene kan du installere adapter med M. 2 på CPU 2 (selges separat). Viktig — seter tillater deg å installere solid state-disker på opptil 80 mm.
M. 2 sporene på MSI XPOWER GAMING Z170A TITAN EDITION
Blant kontaktene “tradisjonell orientering” er til stede fire SATA 3.0 og to SATA Express, som ærlig, er ubrukelig. Z170 Uttrykke seg selv støtter kun seks porter. To ekstra tilkobling genererer kontrolleren ASMedia ASM1061.
SATA-portene på MSI XPOWER GAMING Z170A TITAN EDITION
Bruke alle ti grensesnitt samtidig vil ikke fungere. Du trenger for å velge fra fire mulige kombinasjoner. Tror mønsteret, som involverer alle portene på disken delsystemet er usannsynlig.
Ordningen av arbeidet med flere kontakter samtidig
Lyd system Audio Boost-3 er basert på svært populære-kodeken Realtek ALC1150. Brosjyren inneholder to operasjonell forsterker OPA1652 og Japanske kondensatorer er Nippon ChemiCon. Resten av PCB “øy” med Audio Boost 3 er atskilt av PCB stripe uten ledende lag. Målet er det samme som for DDR4 Boost-teknologi, er å minimere krysstale. The strip er uthevet i rødt med hjelp av tretten Lysdioder, loddet på baksiden av KRETSKORTET.
Nettverket er en kraftig kontrolleren Intel I219-V. Trådløs kommunikasjon modul Wi-Fi og Bluetooth, i utformingen av TITAN EDITION er ikke tilgjengelig.
Lyd, delsystem MSI XPOWER GAMING Z170A TITAN EDITION
I/U-panelet har to USB-3.1 (Type-A). De og RJ-45-kontakt er markert med en rød indikator. Det er to HDMI. Deployert 90 grader USB er for flash-oppdatere BIOS på hovedkortet. Funksjon av BIOS Flashback+ oppdatere systemet, selv uten at den er installert på CPU og RAM. Brukeren vil bli bedt om å fylle inn alle de nødvendige filene på den eksterne harddisken, må du koble strøm til enheten, og trykk på FLASHB1. Ved siden av dette USB-port, unsoldered knapp for tilbakestilling av BIOS-innstillingene.
I/O-panelet MSI XPOWER GAMING Z170A TITAN EDITION
En annen full USB 2.0-kontakt loddet ved 24-pin-hovedkort strømkontakt. Dens formål er å hjelpe overclocker, når tilgang til i/U-panelet er begrenset. Den uvanlige engineering løsningen, har jeg aldri møtt. Kanskje noen kommer i hendig.
USB-port MSI XPOWER GAMING Z170A TITAN EDITION
Som TITANIUM-UTGAVE, først utgitt for overclockers, alle typer “chips” av dette forumet, — mer enn nok. På PCB unsoldered mye av kontrollene, og ulike vippebrytere fra primitive knappene på/av, og start systemet på nytt for å måle poeng av store stress. Alle disse “vertelki” har med MSI-ACK-GAMING Z170A M9.

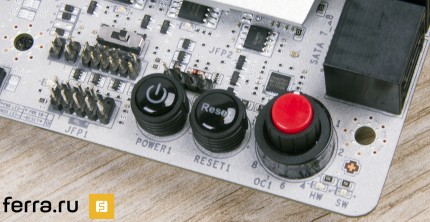

Eksterne kontroller Z170A XPOWER MSI GAMING EDITION TITAN
Eksterne kontroller Z170A XPOWER MSI GAMING EDITION TITAN
Kontakt for MSI OC DASHBOARD og kontakter for måling viktigste spenning
Det mest interessante innslag er utvidelseskort, OC DASHBOARD. Hun er tilkoblet både direkte og ved hjelp av en spesiell extender-enheten. Duplisert om Bord knappene på/av og starte på nytt. Lagt tastene for å endre multiplikator av prosessor og klokken generator frekvens, og bytter modus SlowMode. Knappen med lightning bolt aktiverer dyputlading, som nullstiller alle BIOS-innstillingene.
MSI OC DASHBOARD
BIOS og programvare
På grunnlag av TITAN EDITION firmware Klikk på BIOS-5. Det samme systemet brukes i MSI-hovedkort GAMING ACK Z170A M9 og M7 MSI GAMING Z170A. Når det gjelder funksjonalitet, det er ingen forskjeller. Brukte samme aggressive rød-svart hud.
MSI Klikk på BIOS-5
Teknologien for automatisk overklokking OC Genie II Klikk på BIOS-5 har endret Spillet Boost-funksjonen. Det fungerer bare med chips Core i5-og Core i7-6600K-6700K, dvs. modeller med en ulåst multiplikator. Alternativ Nr 1: i nærheten av Power og Reset-knapper loddet til trommelen med en roterende ringen. For å aktivere det du trenger for å aktivere i BIOS-alternativet Spillet Boost Kontroll Funksjon. Alternativ Nr 2: å kjøre forhåndsinnstillinger direkte i Klikk på BIOS-5. Styret støtter åtte profiler, de er nummerert på den måten audiofile: 0, 1, 2, 4, 6, 8, 10 og 11. De som blir møtt med profesjonelt lyd-utstyr, skjønte hva det handlet om. Hver verdi er tilordnet til en bestemt frekvens for Core i5-og Core i7-6600K-6700K henholdsvis.

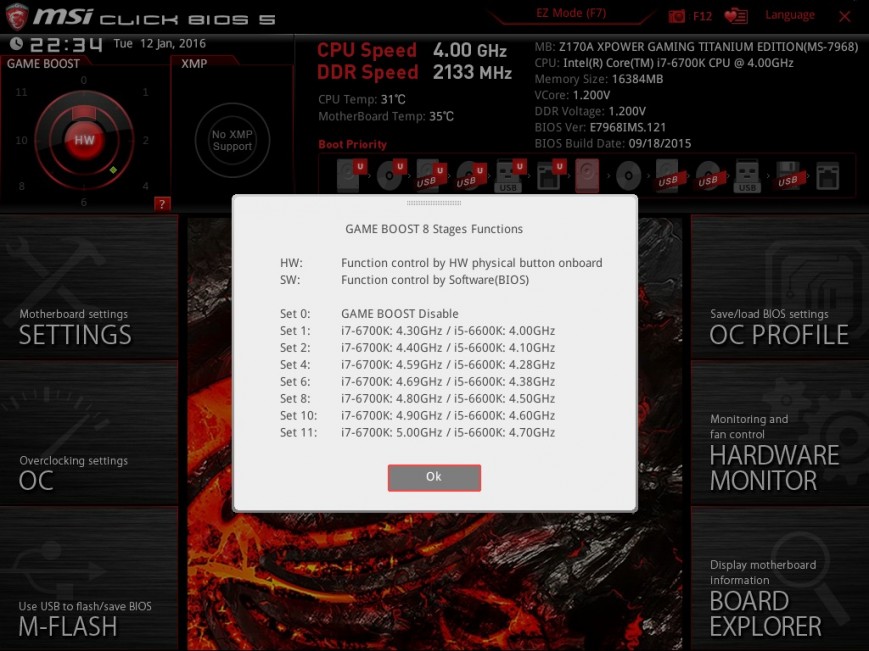

Forhåndsinnstillinger Spillet Boost
Galleri av skjermbilder:
MSI Klikk på BIOS-5
MSI Klikk på BIOS-5
MSI Klikk på BIOS-5
MSI Klikk på BIOS-5
MSI Klikk på BIOS-5
MSI Klikk på BIOS-5
MSI Klikk på BIOS-5
MSI Klikk på BIOS-5
Akselerasjon
Test stå:
- Prosessor: Intel Core i5-6700K (skal ha drept)
- CPU-kjøler: ENERMAX LIQTECH 240
- Hovedkort: MSI XPOWER GAMING Z170A TITAN EDITION
- Skjermkort: NVIDIA GeForce GTX Ti 750
- RAM: DDR4-3000, 2x 4 GB
- Lagring: OCZ Vertex 3, 360 GB
- Strømforsyning: LEPA G1600, 1600 W
- Eksterne enheter: Samsung U28D590D, ROCCAT ARVO, ROCCAT SAVU
- Operativsystem: Windows 10 x64
Automatisk overklokking Øke Spillet fungerer veldig bra, og det var i stand til å øke hyppigheten av Core i7-6700K helt stabil opp til 4800 MHz. Veldig glad for at BIOS automatisk sette mild spenning i mengden av VCore av 1.39 V. Noen planker i jakten på megahertz alvorlig “mobbet” potensiell forskjell. I manuell modus jeg var i stand til å oppnå samme frekvens, til en lavere spenning.
Overklokking Intel Core i7-6700K i automatisk modus opptil 4800 MHz
I 2D klart til oppstart og ved en frekvens på 5000 MHz. Men ved denne hastigheten systemet har ikke gått et eneste stress test. Resultatet, selvfølgelig, vakker, men helt ubrukelig.
Overklokking Intel Core i7-6700K opp til 5 GHz
En annen liten seier TITAN EDITION — solid overklokke på bussen. 160 MHz er, selvfølgelig, er ikke en ta opp (den nylig testet ASUS Maximus Extreme VIII erobret 360 MHz), men at resultatet er tilstrekkelig, for eksempel, å overklokke uten ulåst multiplikator. Elementær eksempel: ta chip Core i5-6400. Hvis “stein” vil tillate, deretter sin frekvens vil bli økt fra 2700 MHz til 160х27=4320 MHz. God ytelse få, tror du ikke? Tilsynelatende, ingen i sitt rette sinn kommer til å kjøpe dyrere CPU kostnad. Dette er bare et illustrerende eksempel.
Generelt, om at akselerasjonen er TITAN EDITION all right. Enheten lever opp til sin posisjon.
Overklokking MSI XPOWER GAMING Z170A TITAN EDITION buss
Konkurrenter
Eventuelle selvrespekt produsenten har en linje av overklokking hovedkort. ASUS enheter for overclockers vevd inn i Republikken Spillere. ASRock under beskyttelse av den berømte overlocker nick Shih (Nick Shih) produserer en serie OC Formula. Disse gebyrene og konkurrere Z170A MSI XPOWER GAMING TITANIUM UTGAVE. Vanskelig å umiddelbart si, hvis avkom som er bedre, fordi alle tre modellene er svært god. Hver “mamma” har sine egne særtrekk og minneverdig funksjoner.
MSI XPOWER GAMING Z170A TITAN EDITION
ASUS ROG MAXIMUS V FORMULA
Z170 ASRock OC Formula
Minne
4x DIMM, DDR4-2133-4000, opp til 64 GB
4x DIMM, DDR4-2133-3733, opp til 64 GB
4x DIMM, DDR4-2133-4500, opp til 64 GB
Disk subsystem
4x SATA 3.0
2x SATA Express (eller 4x SATA 3.0)
2x M. 2 (PCI Express x4)
4x SATA 3.0
2x SATA Express (eller 4x SATA 3.0)
1x M. 2 (PCI Express x4)
1x U. 2 (PCI Express x4)
4x SATA 3.0
3x SATA Express (eller 6x SATA 3.0)
3x M. 2 (PCI Express x4)
Utvidelse spor
4x PCI Express x16
3x PCI Express x1
3x PCI Express x16
3x PCI Express x1
4x PCI Express x16
2x PCI Express x1
Nettverk
Intel I219-V, 10/100/1000 Mbit/s
Intel I219-V, 10/100/1000 Mbit/s
Wi-Fi 802.11 a/b/g/n/ac, Bluetooth v4.1
Intel I219V, 10/100/1000 Mbps
Lyden
Realtek ALC1150
Realtek ALC1150
Realtek ALC1150
Kontaktene på bakpanelet
1x PS/2
2x HDMI
1x DisplayPort
3x USB 2.0
4x USB 3.0
2x USB-3.1
1x-RJ-45
1x S/PDIF
5x 3,5 mm jack
1x PS/2
1x HDMI
1x DisplayPort
6 x USB 3.0
1x USB-3.1
1x USB 3.1 (Type-C)
1x-RJ-45
1x S/PDIF
5x 3,5 mm jack
1x PS/2
1x HDMI
1x DisplayPort
2x USB 2.0
4x USB 3.0
1x USB-3.1
1x USB 3.1 (Type-C)
1x-RJ-45
1x S/PDIF
5x 3,5 mm jack
Formfaktor
ATX
ATX
ATX
Pris
25 000 GNI.
N/A
26 000 GNI.
Price.ru
Sitat:MSI XPOWER GAMING Z170A TITANIUM EDITION59101
Be om priser:ASUS ROG MAXIMUS VIII FORMULA59101
Sitat:ASRock OC Z170 Formula59101
ASUS ROG MAXIMUS V FORMULA
Z170 ASRock OC Formula
I konklusjon
Overklokking MSI-flaggskipet absolutt ikke traff på en dirt personen. Styret tydelig mislyktes. Kaste kostnadsfaktor TITANIUM-UTGAVE, fordi vi møtt med mote produkt. Design er interessant, det tiltrekker seg oppmerksomhet. Det viktigste i alle hovedkort er pålitelighet og funksjonalitet. Dette XPOWER GAMING TITANIUM-UTGAVEN ikke noe problem. Entusiast vil sette pris på den flotte overklokking potensial for enheten og rike funksjoner Klikker du på BIOS-5. En spiller med penger til å samle konfigurasjonen av nesten alle kompleksitet. Den Modder vil bli inspirert og skape interessante og vakre prosjektet.
MSI-hovedkort XPOWER GAMING Z170A TITANIUM-UTGAVEN får prisen for “Beste design”.
MSI XPOWER GAMING Z170A TITAN EDITION
Fordeler:
Ulemper:
- Høy funksjonalitet;
- Interessant design;
- Utmerket element base;
- Funksjonelle BIOS;
- Heftig overklokking potensial.
- Bare 5 kontakter for tilkobling av fans.
